Вибрационный ударный стандартный встряхиватель сит предназначен для ситового анализа и классификации материалов по размеру частиц в лабораториях дорожного строительства, строительной отрасли, геологии, металлургии, научных исследований и других связанных областях. Благодаря стандартному времени работы всего 5 минут на один цикл испытания, прибор обеспечивает удобный и эффективный способ выполнения классификации материалов.

Лабораторный механический просеиватель | Испытания заполнителей

Modelo: TD302-2

I. Introducción del producto

Вибрационный ударный стандартный встряхиватель сит разработан и изготовлен нашей компанией в соответствии с требованиями T/CHES 29-2019 «Код испытаний крупнозернистых грунтов», в частности с требованиями раздела «Подготовка грунта и образцов».

Ссылочные стандарты: ASTM D6913/D6913M, ISO 17892-4:2016

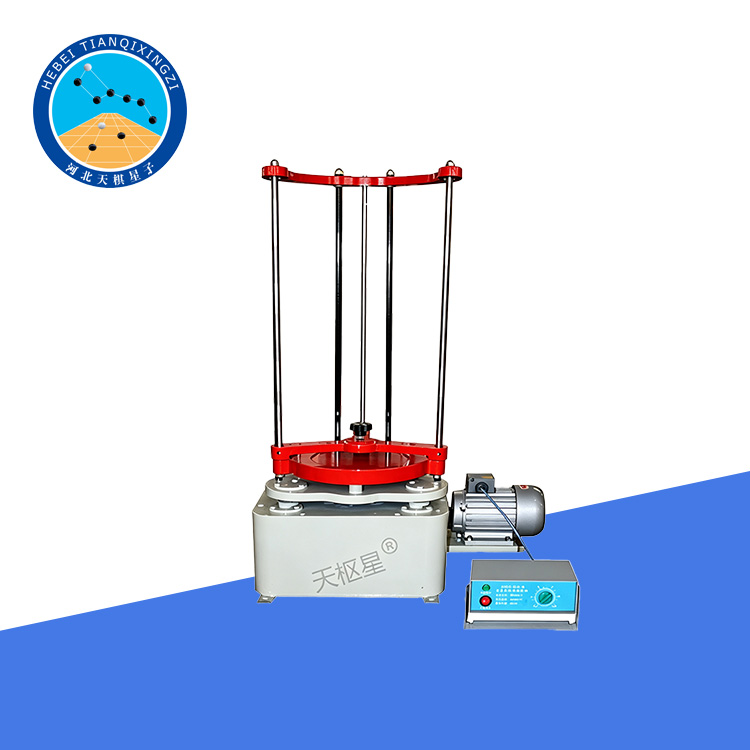

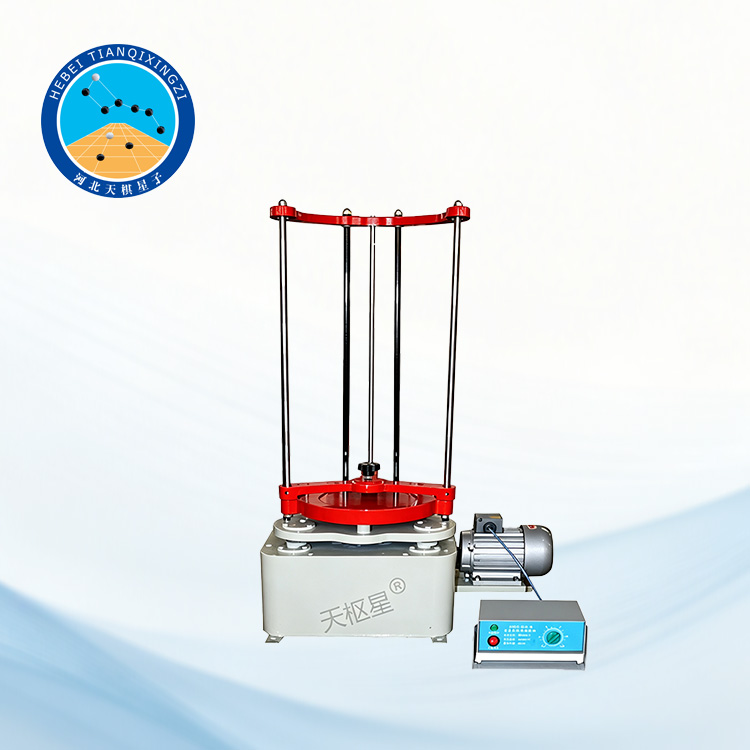

Комплектная система состоит из блока управления двигателем, осциллирующего основания, таймера, прижимной пластины для сит и набора испытательных сит. Прибор отличается компактными размерами, легкой конструкцией, привлекательным внешним видом, современной структурой, надежной работой, большой амплитудой колебаний, высокой силой удара и эффективной производительностью просеивания. Комплект сит легко и гибко устанавливается и фиксируется, что обеспечивает удобство эксплуатации прибора при проведении стандартных лабораторных испытаний.

II. Estructura principal y rendimiento

Аппарат в основном состоит из механизма качания, ударного механизма и зажимного механизма.

Электродвигатель через приводной вал и червячную передачу приводит во вращение главный эксцентриковый вал, установленный на качающейся раме. Главный эксцентриковый вал, в свою очередь, приводит во вращение два других вспомогательных эксцентриковых вала, заставляя весь комплект сит совершать плоское круговое движение с радиусом качания, равным величине эксцентриситета.

Одновременно тот же электродвигатель приводит в действие другую пару червячных передач, которые через кулачковый механизм и толкатель периодически поднимают качающуюся раму с установленным на ней комплектом сит. Затем рама под действием собственного веса опускается на наковальню, расположенную на основании, благодаря чему комплект сит выполняет ударную вибрацию одновременно с плоским круговым движением.

III. Características principales

Este instrumento se caracteriza por su tamaño compacto, diseño ligero y atractivo aspecto. Incorpora una función de parada automática y ofrece una estructura avanzada, rendimiento fiable, gran amplitud de oscilación, fuerte impacto y excelente eficiencia de cribado.

Además, presenta bajo consumo energético, alta eficiencia operativa, excelente resistencia al desgaste y una sujeción cómoda y flexible de las pilas de tamices, lo que facilita su manejo y lo hace idóneo para diversas aplicaciones de cribado en laboratorio.

IV. Especificaciones técnicas

1. Diámetro del tamiz: 300 mm / 200 mm

2. Amplitud: 8 mm

3. Frecuencia de impacto: 147 impactos/min

4. Frecuencia de oscilación del tamiz: 221 ciclos/min

5. Radio de rotación: 12,5 mm

6. Potencia del motor: 0,75 kW

7. Tensión: 380 V

V. Instrucciones de funcionamiento

1. Установите сита в порядке увеличения размера отверстий, располагая их от сита с наибольшим размером отверстий до сита с наименьшим размером отверстий. Затем установите поддон для сбора материала в нижней части набора сит.

2. Засыпьте исследуемый материал в верхнее сито, надежно установите крышку сита и затем разместите весь набор сит в опорном гнезде для сит вибрационного ударного стандартного встряхивателя сит.

3. Поверните бакелитовую рукоятку на зажимной пластине сит против часовой стрелки, чтобы опустить всю зажимную пластину на набор сит. Затем поверните бакелитовую рукоятку по часовой стрелке, чтобы затянуть верхний шток относительно опорного гнезда и надежно закрепить весь комплект испытательных сит.

4. Ajuste el temporizador del tamizador vibratorio de impacto al tiempo de tamizado deseado y, a continuación, encienda el interruptor. El tamizador comenzará el proceso de tamizado.

5. Cuando el temporizador alcance el tiempo preestablecido, el tamizador vibratorio de impacto se detendrá automáticamente.

6. Gire la manivela de baquelita de la placa de sujeción del tamiz en sentido contrario a las agujas del reloj para liberarla. Luego, levántela y fíjela en el manguito deslizante. Retire la pila de tamices de prueba. Pese el material retenido en cada tamiz, secuencialmente, utilizando una balanza, con la precisión de pesaje seleccionada según la relación de análisis requerida.

7. Si no se observa vibración vertical durante el funcionamiento inicial, es posible que el motor esté girando en sentido contrario. En ese caso, invierta la posición de los dos cables de alimentación.

VI. Lista de empaque

Unidad principal (1 unidad)

Controlador (1 unidad)

Manual de instrucciones (1 copia)

Certificado de conformidad (1 copia)
