Этот прибор в основном используется для измерения плоскостности поверхности мебельных компонентов, включая панели, видимые поверхности, двери, столешницы и фасады ящиков. Он является важным инструментом контроля качества для оценки точности изготовления и качества поверхности деревянной мебели, металлической мебели и мебели для ванных комнат.

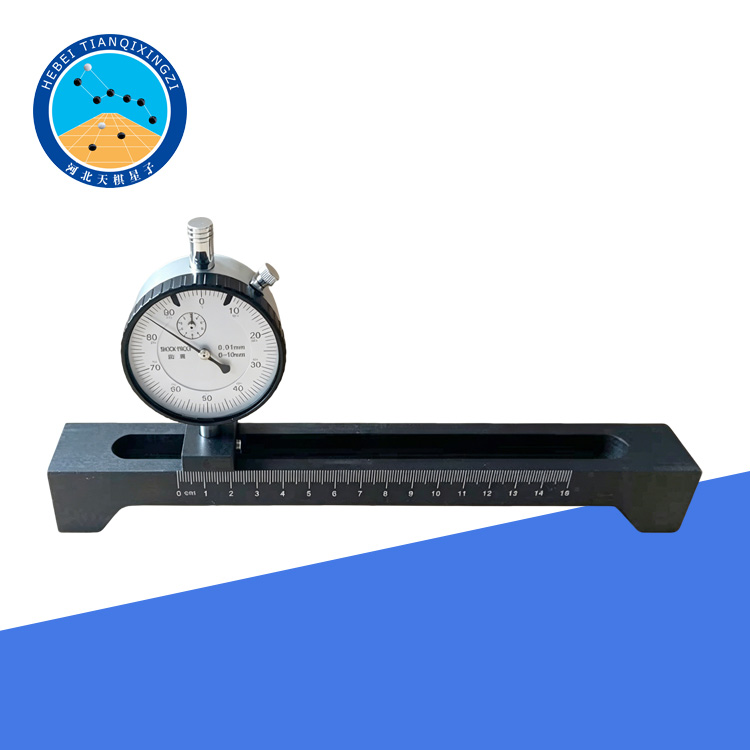

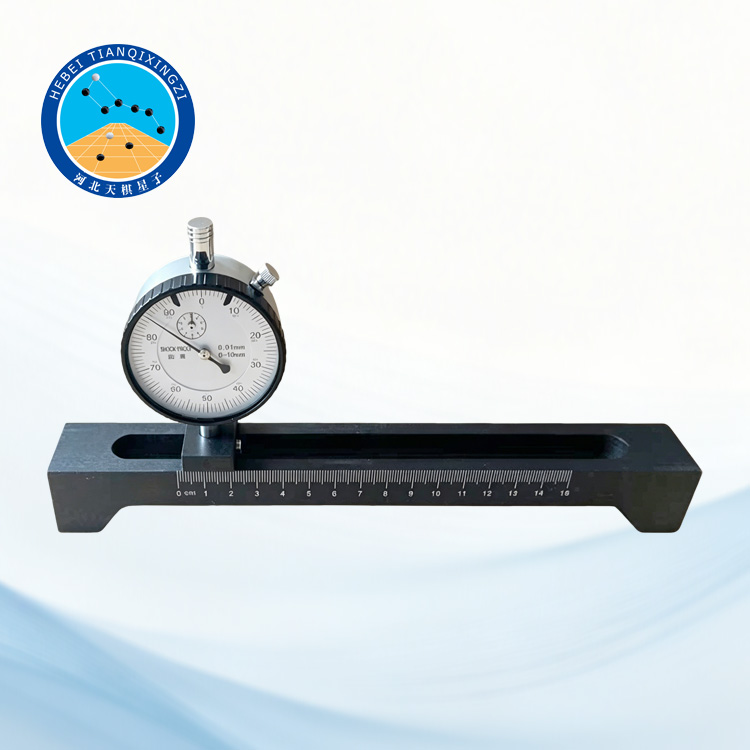

Прибор для измерения плоскостности поверхности мебели

Модель: TD3324-P

I. Введение в продукт

Прибор для измерения плоскостности мебельной поверхности разработан в соответствии со стандартами GB/T 3324-2017, GB/T 3325-2017 и GB 24977-2010. Прибор также может использоваться в качестве эталонного инструмента для контроля качества мебели в соответствии с требованиями стандартов ISO, EN и ANSI/BIFMA.

Благодаря высокой точности измерений, стабильной конструкции и простоте эксплуатации, прибор для измерения плоскостности мебельной поверхности широко используется производителями мебели, лабораториями контроля качества, научно-исследовательскими учреждениями и сторонними испытательными организациями.

II. Основные характеристики

1. Устойчивая трехточечная измерительная конструкция

Тестер имеет трехточечную опорную конструкцию, которая обеспечивает превосходную устойчивость во время измерений и предотвращает вибрацию, которая может привести к ошибкам измерений.

2. Высокоточный цифровой измерительный прибор

Оснащенный высококачественным цифровым измерительным прибором, он обеспечивает четкие показания, простую настройку нуля и надежную работу измерительного оборудования. Цифровой дисплей повышает эффективность тестирования и снижает количество ошибок оператора.

3. Прочная рама из нержавеющей стали

Основная рама изготовлена из нержавеющей стали, что обеспечивает превосходную коррозионную стойкость, структурную стабильность и долговечность. Она сохраняет точность даже после длительного использования.

4. Портативность и простота в использовании

Компактная конструкция обеспечивает удобную транспортировку и эксплуатацию. Подходит для лабораторных испытаний, контроля качества на производственных линиях и в системах контроля качества.

5. Высокая точность измерений

Прибор обеспечивает точность измерения до 0,03 мм, что соответствует требованиям к прецизионному контролю качества поверхности мебели.

III. Технические характеристики

Диапазон измерения образца: 150 мм

Диапазон измерения: 0–10 мм

Разрешение дисплея: 0,01 мм

Точность измерения: ≤0,03 мм

Вес: приблизительно 1,8 кг

Размеры: приблизительно 80 × 30 × 250 мм

Упаковка: инструментальный кейс из алюминиевого сплава

IV. Критерии оценки плоскостности

Согласно соответствующим стандартам испытаний мебели, допустимые значения отклонения от плоскости следующие:

V. Метод испытания

Для измерения плоскостности следует использовать измерительный прибор с точностью не менее 0,01 мм. Выберите три панели с наиболее выраженной неровностью поверхности и измерьте расстояние между проверяемой поверхностью и эталонной прямой в диапазоне длин от 0 мм до 150 мм. Максимальное измеренное расстояние принимается за значение отклонения плоскостности.

VI. Принцип работы

Прибор для проверки плоскостности мебельных поверхностей измеряет разницу высот между эталонной опорной поверхностью и проверяемой поверхностью мебели.

Во время проверки прибор размещается на поверхности мебели, и цифровой индикатор измеряет отклонение, вызванное неровностями поверхности. Отображаемое значение представляет собой отклонение плоскостности проверяемой области.

Трехточечная конструкция опоры обеспечивает стабильное положение, а высокоточный цифровой индикатор гарантирует точные и воспроизводимые результаты измерений.

VII. Применение

Контроль качества деревянной мебели

Испытания металлической мебели

Контроль качества мебели для ванной комнаты

Измерение плоскостности шкафов и панелей

Контроль поверхности столешниц и дверей

Контроль качества при производстве мебели

Лабораторные испытания эксплуатационных характеристик мебели
