Микроскоп оснащён новой оптической системой с бесконечной коррекцией и профессиональными планахроматическими металлографическими объективами с большой рабочей дистанцией и бесконечной коррекцией, обеспечивающими различные режимы наблюдения, включая светлое поле, тёмное поле, простую поляризованную подсветку и дифференциально-интерференционный контраст (DIC). Он соответствует различным требованиям научных исследований и инспекционного контроля и широко применяется в таких областях, как литьё, металлургия, термическая обработка, печатные платы (PCB), исследования полупроводников, контроль сырья и анализ материалов.

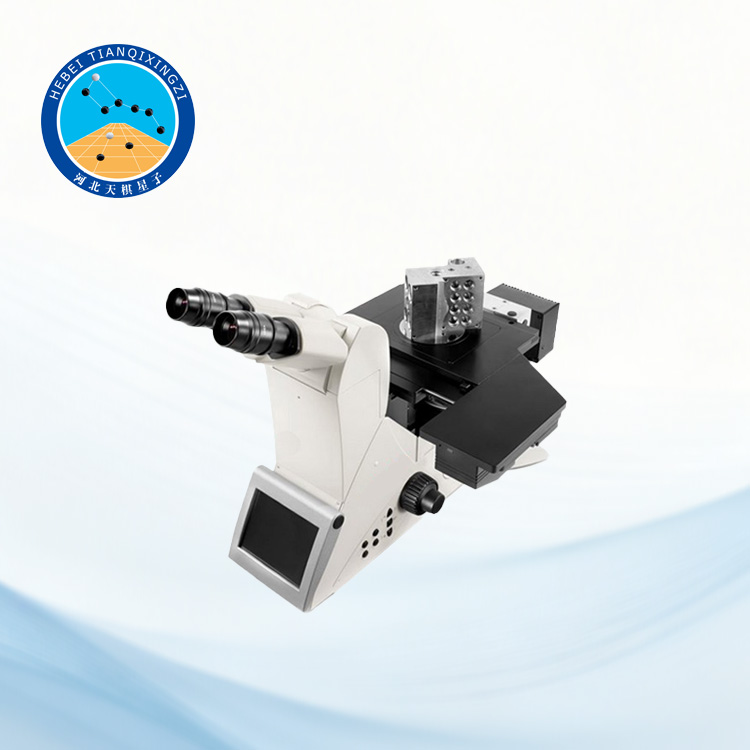

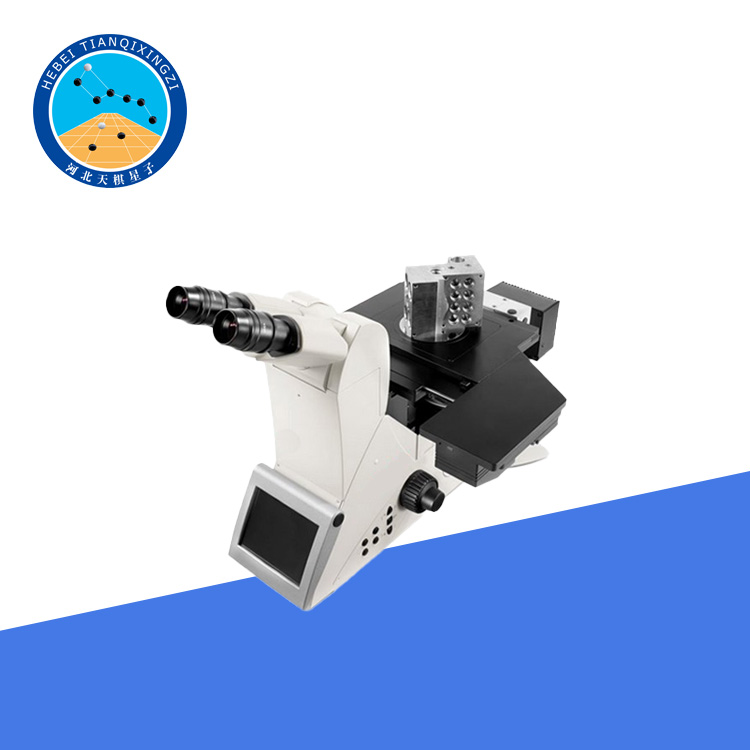

Инвертированный металлографический микроскоп для анализа материалов

Модель: TD-4XC

I. Введение в продукт

Инвертированный металлографический микроскоп предназначен для прямого наблюдения и анализа микроструктуры металлических материалов, включая дефекты материалов, ликвацию, первичные карбиды, обезуглероженные слои, толщину покрытий, толщину оксидных плёнок, азотированные слои, а также микроструктуры, сформированные в различных условиях, таких как сварка, холодная обработка, литьё, ковка и термическая обработка. Он помогает оценивать качество и эксплуатационные характеристики материалов посредством микроскопического исследования.

Перед проведением наблюдения система требует надлежащей подготовки образцов. Полная система анализа изображений включает металлографический микроскоп, камеру, компьютер, принтер и профессиональное программное обеспечение для анализа изображений, образуя интегрированную систему оптической визуализации и анализа.

II. Характеристики продукта

1. Модульная конструкция

2. 6-позиционный револьверный держатель объектива

3. Передняя панель управления с 6 светодиодными индикаторами для отображения состояния объектива

4. 6-позиционный / 2-позиционный барабан регулировки контрастности

5. Встроенная усовершенствованная система 3D-подсветки с улучшенной контрастностью (эксклюзивная запатентованная технология Leica)

6. Энергосберегающая и экологичная светодиодная система освещения с различными вариантами источников света.

7. Макрообъектив 0,7× (эксклюзивный объектив Leica).

8. Современное высокоразрешающее наблюдение в тёмном поле.

9. Удобная система фокусировки.

10. Управление освещением для ручных моделей.

11. Режимы переменного контраста.

III. Технические характеристики

1. Основной блок:

Питание: Встроенное

Дисплей: 6/12 светодиодных индикаторов

Техники контрастности:

2. Отраженный свет: Светлое поле; UC-3D; Дифференциально-интерференционный контраст (DIC); Поляризованный свет; Флуоресценция

3. Проходящий свет: Светлое поле; контраст поляризованного света; дифференциально-интерференционный контраст (DIC); тёмное поле.

4. Управление: Основной блок: централизованное управление / переключение между отражённым и проходящим светом.

5. Фокусировка: Ручная система фокусировки с 2-ступенчатым механизмом передачи; ручная система фокусировки с 3-ступенчатым механизмом передачи с регулировкой крутящего момента и функцией ограничения фокусировки (опция).

6. Револьверное устройство для объективов: Кодированный револьвер на 6 позиций M32; кодированный револьвер на 6 позиций M25 (опция).

7. Револьвер отражателей:

Кодированный переключатель модулей отражателей на 2 позиции;

Кодированный переключатель модулей отражателей на 6 позиций;

Некодированный переключатель модулей отражателей на 6 позиций.

8. Ось отражённого света:

Ручная система (включает центрируемую полевую диафрагму и апертурную диафрагму / ручную подсветку UC-3D, анализатор или слот для фильтра).

9. Переключатель увеличения:

Фронтальное управление, переключатель увеличения 1,5× или 2,0×.

10. Предметный столик:

Фиксированный предметный столик с различными вкладышами и держателями образцов;

Ручной трёхпластинчатый предметный столик с различными вкладышами для образцов;

Демпфированный скользящий предметный столик.

11. Освещение:

Светодиодное освещение (LED), галогенная лампа (с внешним источником питания), ртутная лампа EL6000 100 Вт (с внешним источником питания).

IV. Применение

Инвертированный металлографический микроскоп широко используется для микроскопического контроля и оценки качества металлов, сплавов и промышленных материалов. Он подходит для:

Металлографического анализа стали, алюминия, меди и других металлических материалов;

Наблюдения за микроструктурой после термической обработки, сварки, литья, ковки и механической обработки;

Оценки размера зерна и анализа фазовой структуры;

Исследования включений, трещин, дефектов и деградации материалов;

Измерения толщины покрытий, оксидных слоёв и поверхностных обработок;

Контроля качества электронных компонентов, печатных плат (PCB) и полупроводниковых материалов;

Научно-исследовательских и опытно-конструкторских работ в университетах, лабораториях и промышленных предприятиях.

V. Характеристики оптической системы

1. Оптическая система с бесконечной коррекцией обеспечивает получение изображений с высоким разрешением и высокой контрастностью, а также отличной цветопередачей.

2. Металлографические объективы с большой рабочей дистанцией позволяют удобно наблюдать неровные или крупногабаритные образцы.

3. Несколько режимов освещения поддерживают различные требования к исследованию образцов, включая наблюдение в светлом поле, тёмном поле, поляризованном свете и методом дифференциально-интерференционного контраста (DIC).

4. Современная оптическая конструкция снижает искажения изображения и повышает точность микроскопического анализа.
