Данный продукт используется для определения содержания глинистых материалов и примесей, содержащихся в различных мелких заполнителях, включая природный песок, искусственный песок и каменную муку, с максимальным размером частиц не более 4,75 мм, с целью оценки чистоты заполнителей. Значение эквивалента песка обозначается как SE.

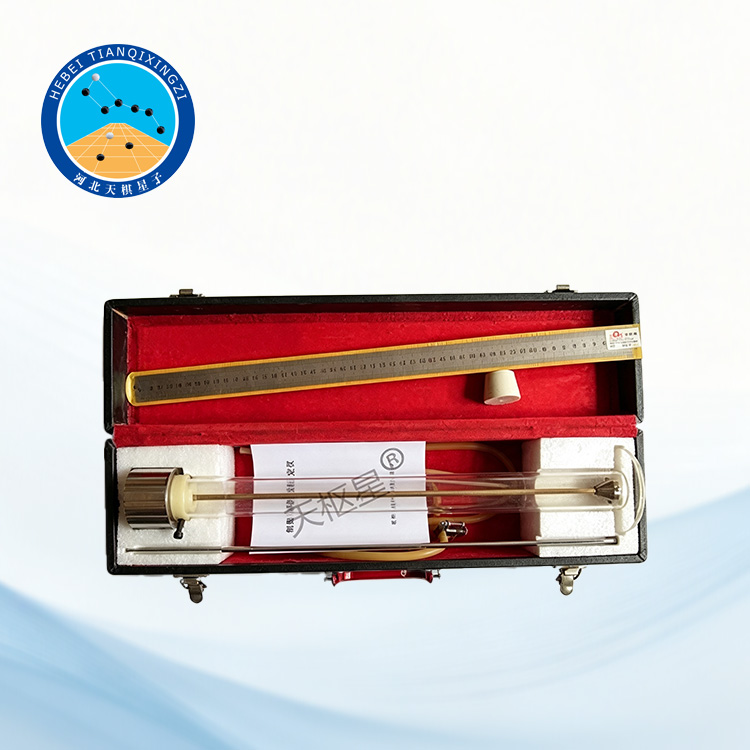

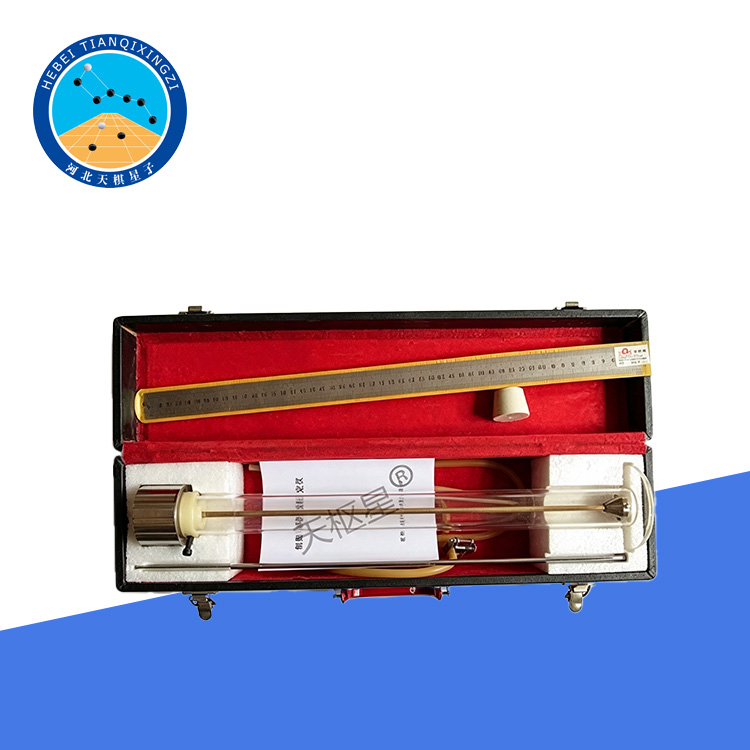

Ручной прибор для испытания песчаного эквивалента

Модель: TD0334-1

I. Введение в продукт

Ручной прибор для определения эквивалента песка разработан и изготовлен нашей компанией в соответствии с китайским промышленным стандартом, изданным Министерством транспорта Китайской Народной Республики: JTG E42-2005 «Методы испытаний заполнителей для дорожного строительства», в частности, T0334-2005 «Испытание эквивалента песка для мелкого заполнителя».

Применимые или справочные стандарты:

ASTM D2419, AASHTO T 176, EN 933-8, NF P18-598, UNE 83131

II. Технические параметры

Поршень противовеса: 1 кг ± 5 г

Пластиковый испытательный цилиндр: внутренний диаметр 32 мм ± 0,25 мм, высота 420 мм

Промывочная трубка: внешний диаметр 6 мм ± 0,5 мм, внутренний диаметр 4 мм ± 0,2 мм

III. Приготовление раствора

Раствор готовят в соотношении 1:2 по объему безводного хлорида кальция (г) : дистиллированной воды (мл).

При растворении хлорида кальция в воде выделяется тепло, что приводит к повышению температуры раствора. После охлаждения раствора до комнатной температуры его фильтруют через фильтровальную бумагу для удаления нерастворимых примесей. Отфильтрованный высококонцентрированный раствор следует хранить для дальнейшего использования. Содержание хлорида кальция в этом растворе составляет 410 г/л.

1. Приготовление концентрированного раствора (1 л)

(1) Отмерьте 272 мл высококонцентрированного раствора хлорида кальция с помощью мерного цилиндра.

(2) Взвесьте 484,8 г глицерина с помощью весов.

(3) Взвесьте 13,6 г формальдегида с помощью весов.

(4) Перелейте три вышеуказанных реагента в мерный цилиндр объемом 1 л. Во время переливания используйте небольшое количество дистиллированной воды для ополаскивания емкостей с каждым реагентом и добавьте ополаскивающую жидкость в мерный цилиндр.

(5) Перелейте приготовленный 1 л раствора в стакан объемом 2 л или мерный цилиндр, тщательно перемешайте и храните до использования.

2. Приготовление промывочного раствора

Отмерьте 62,5 мл ± 0,5 мл концентрированного раствора, приготовленного для теста, и перелейте его в пластиковый контейнер или бутылку объемом 5 л. Разбавьте его дистиллированной водой до общего объема 2,5 л ± 0,005 л.

IV. Метод испытания

1. Цель и область применения

(1) Данный метод применим для определения содержания глинистых материалов и примесей, содержащихся в мелких заполнителях, и оценки чистоты заполнителей. Результат выражается в эквивалентном значении песка (SE).

(2) Данный метод применим к природному песку, искусственному песку и каменной пыли, используемым в асфальтобетонных смесях и цементобетоне. Максимальный размер частиц заполнителя не должен превышать 4,75 мм (через сито с круглыми отверстиями 5 мм).

2. Оборудование и реагенты

Для проведения данного испытания необходимы следующие приборы и оборудование:

Ручной прибор для определения эквивалента песка TD334-1

Пластиковый контейнер (5 л): Контейнер должен быть снабжен резиновой пробкой с сифонной трубкой. Дно контейнера должно находиться примерно на 1,5 м выше поверхности рабочего стола.

Весы: Максимальная нагрузка: 1 кг; точность измерения: 1 г.

Печь: Способна поддерживать температуру 105°C ± 5°C.

Воронка с широким горлом (пластиковая): Диаметр горлышка приблизительно 100 мм.

Сито с ячейками 4,75 мм (сито с круглыми отверстиями 5 мм) и поддон для сита.

Скребок и ложка.

Термометр.

Прочее: мерный цилиндр объемом 1 л, стакан объемом 2 л, щетка, поднос, небольшой алюминиевый контейнер и т. д.

3. Процедура испытания

Чтобы избежать влияния на процесс осаждения, испытание следует проводить на устойчивой, виброизолированной горизонтальной поверхности. Во время испытания регулярно проверяйте выходное отверстие ирригационной трубки, чтобы предотвратить засорение.

Во время испытания температура промывочного раствора должна поддерживаться в диапазоне 20°C ± 2°C.

Поскольку пластиковые материалы могут стать непрозрачными при длительном воздействии солнечного света, следует по возможности избегать прямого воздействия солнечных лучей на пластиковые приборы. Пластиковые емкости, используемые для хранения исследуемого раствора, следует тщательно очищать после использования.

С помощью ирригационной трубки набирайте промывочный раствор в испытательный цилиндр до тех пор, пока уровень жидкости не достигнет отметки 100 мм (требуется приблизительно 80 мл раствора).

Осторожно, используя воронку, вылейте влажный образец, эквивалентный 120 ± 1 г сухого материала, в вертикально расположенный испытательный цилиндр.

Постукивайте ладонью по нижней части цилиндра несколько раз, чтобы удалить пузырьки воздуха и обеспечить максимально быстрое и тщательное смачивание образца. Затем дайте образцу постоять 10 минут.

После того, как образец постоит 10 ± 1 минуту, закройте цилиндр резиновой пробкой.

Ручное встряхивание: Возьмите цилиндр и совершайте горизонтальные линейные возвратно-поступательные движения. Амплитуда встряхивания должна составлять 20,3 ± 1,0 см, а частота встряхивания — 180 ± 2 циклов/мин. После встряхивания снимите резиновую пробку.

Вставьте промывочную трубку в испытательный цилиндр и быстро промойте частицы заполнителя, прилипшие к внутренней стенке цилиндра, промывочным раствором. Затем вставьте промывочную трубку до дна испытательного цилиндра и медленно вращайте ее, постепенно поднимая вверх с равномерной скоростью. Это позволит мелким частицам примесей, прилипшим к поверхности заполнителя, всплыть на поверхность. Продолжайте операцию до тех пор, пока уровень раствора не достигнет отметки 380 мм.

Медленно и равномерно извлеките промывочную трубку. Когда уровень жидкости достигнет отметки 380 мм, прекратите подачу промывочного раствора через трубку и поддерживайте уровень жидкости на отметке 380 мм. Дайте суспензии отстояться в спокойном состоянии в течение 20 минут ± 15 секунд.
