Измерительный стол для ширины геотекстиля предназначен для точного измерения ширины геотекстиля и других геосинтетических материалов. Благодаря устойчивой столешнице и точной измерительной шкале он идеально подходит для лабораторных испытаний, контроля качества и проверки различных геосинтетических изделий.

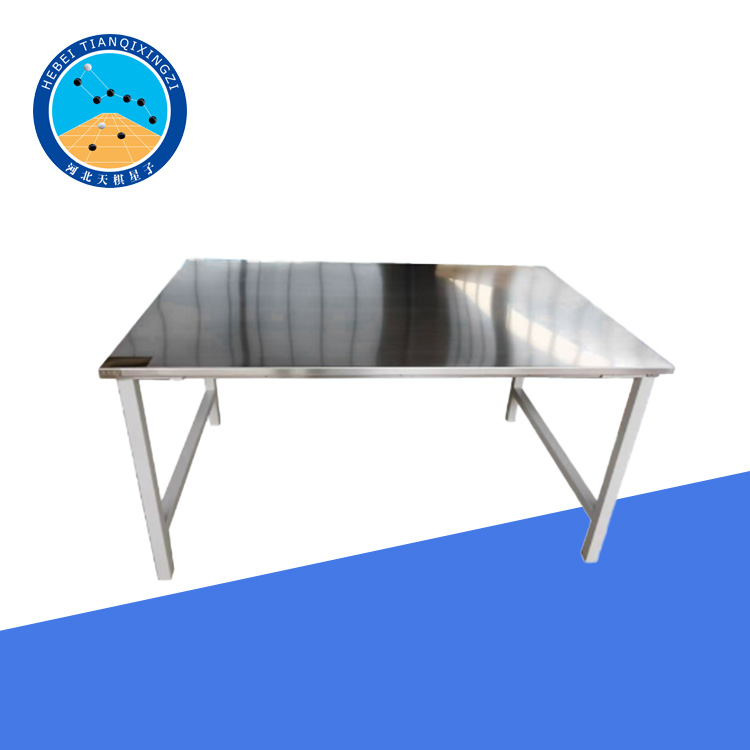

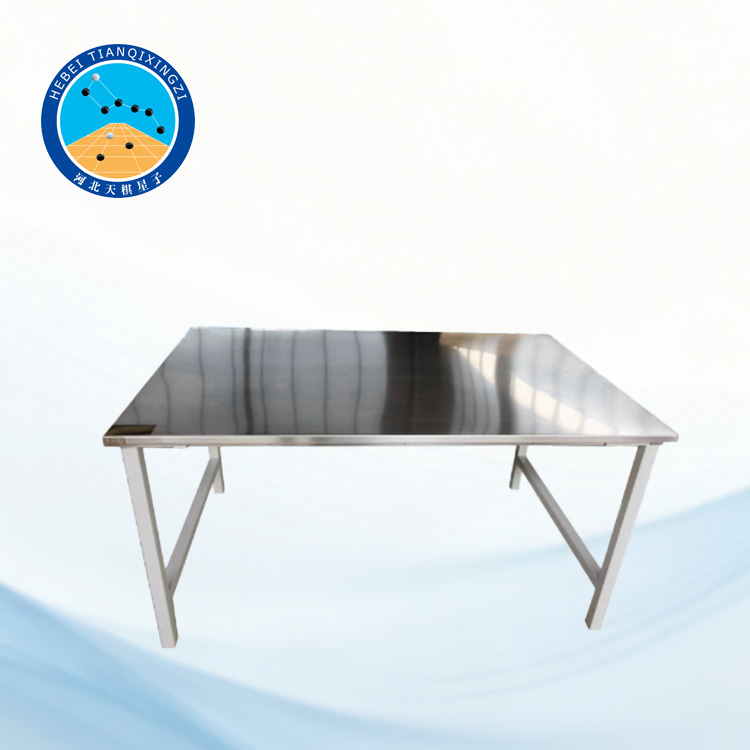

Стол для измерения ширины геотекстиля

Модель: TD1113-CZ

I. Введение в продукт

Таблица для измерения ширины геосинтетических материалов разработана и изготовлена нашей компанией в соответствии с JTG E50-2006 «Методы испытаний геосинтетических материалов для дорожного строительства» (T 1113-2006 «Определение ширины»), со ссылкой на ISO 9862:2023 и ASTM D4595/D4595M-24. Она подходит для определения ширины геотекстиля и других геосинтетических материалов. Другие типы геосинтетических материалов также могут быть испытаны с использованием этого метода.

2. Определение

Ширина образца: Ширина всего образца после кондиционирования и снятия натяжения, измеренная перпендикулярно продольному направлению, определяется как ширина всего образца.

3. Инструменты, оборудование и материалы

3.1 Стальная линейка: деление 1 мм, длина больше ширины образца.

3.2 Измерительный стол для определения ширины образца типа TD1113-1/2/3.

Технические параметры:

Размеры столешницы:

Тип 1 - 1000 мм * 1000 мм

Тип 2 - 2000 мм * 1000 мм

Тип 3 - 3000 мм * 1000 мм

Высота стола: 700 мм

4. Процедура тестирования

4.1 Отбор проб и подготовка образцов

Отбор проб должен проводиться в соответствии с положениями T 1101-2006 настоящей спецификации.

4.2 Образцы длиной более 5 м

4.2.1 Снятие натяжения и нанесение временных меток

Сначала положите 1–2 м торца образца плашмя на измерительный стол и снимите любое натяжение. Сделайте первую пару временных меток примерно в 1 м от торца образца.

Затем осторожно потяните образец вперед и положите среднюю часть плашмя на измерительный стол, сняв любое натяжение, и сделайте вторую пару временных меток.

Наконец, потяните образец, чтобы расположить последние 1–2 м плашмя на измерительном столе, снимите любое натяжение и сделайте третью пару временных меток.

4.2.2 Подготовка

После снятия натяжения с образца его следует полностью выдержать в стандартной атмосфере для подготовки. Подготовка должна проводиться в соответствии с разделом 5 T 1101-2006 настоящей спецификации в течение не менее 24 часов, до тех пор, пока разница в ширине между тремя последовательными измерениями в точках временной разметки не станет меньше 0,25% от ширины в каждой точке разметки.

4.2.3 Измерение

Удалите временные метки с образца и положите его плашмя на измерительный стол. Измерьте ширину образца как минимум в пяти точках с приблизительно равными интервалами (не более 10 м). Точки измерения должны находиться на расстоянии не менее 1 м от обоих концов образца. Ширина должна измеряться с точностью до 1 мм.

4.3 Образцы короче 5 м

Положите образец плашмя на измерительный стол и снимите натяжение. Отметьте не менее четырех точек с приблизительно равными интервалами. Первая и последняя точки отметки должны располагаться на расстоянии не менее одной пятой длины образца от любого из его концов. Измерьте ширину в каждой точке отметки с точностью до 1 мм.

5. Протокол испытаний

Протокол испытаний должен включать следующее:

Наименование и характеристики образца;

Дата испытания;

Ширина образца;

Максимальная и минимальная ширина образца;

Метод измерения;

Подробное объяснение любых отклонений от установленной процедуры.

6. Основные характеристики

Подходит для измерения ширины геотекстиля и различных геосинтетических материалов.

Жесткая и устойчивая конструкция столешницы обеспечивает удобную рабочую поверхность для измерения ширины.

Доступны три размера столешницы для размещения образцов различной ширины.

Четкая измерительная шкала и стальная линейка обеспечивают точные измерения ширины.

Открытая конструкция столешницы облегчает позиционирование образцов, снятие натяжения, нанесение разметки и измерение.

Подходит для лабораторных испытаний, контроля качества, проверки продукции и исследовательских целей.
