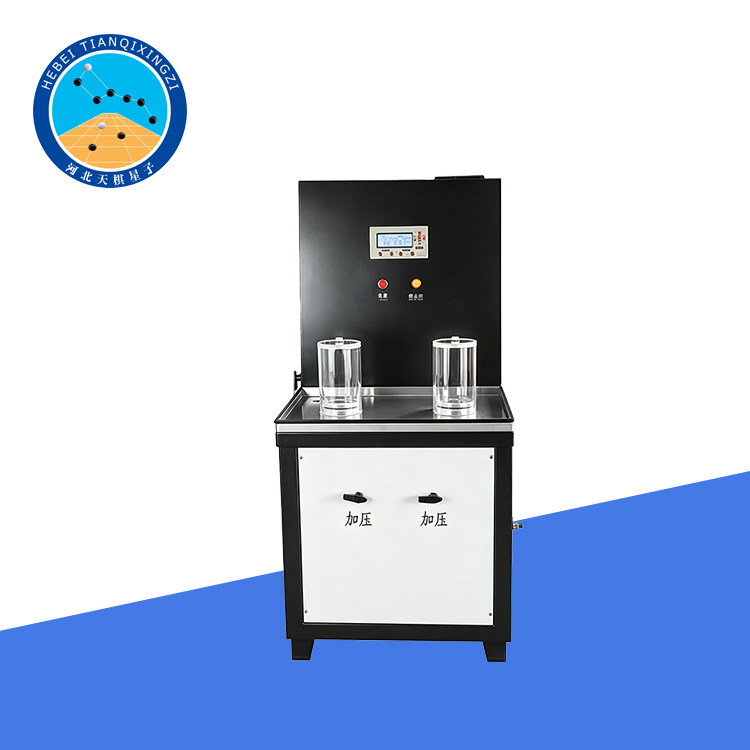

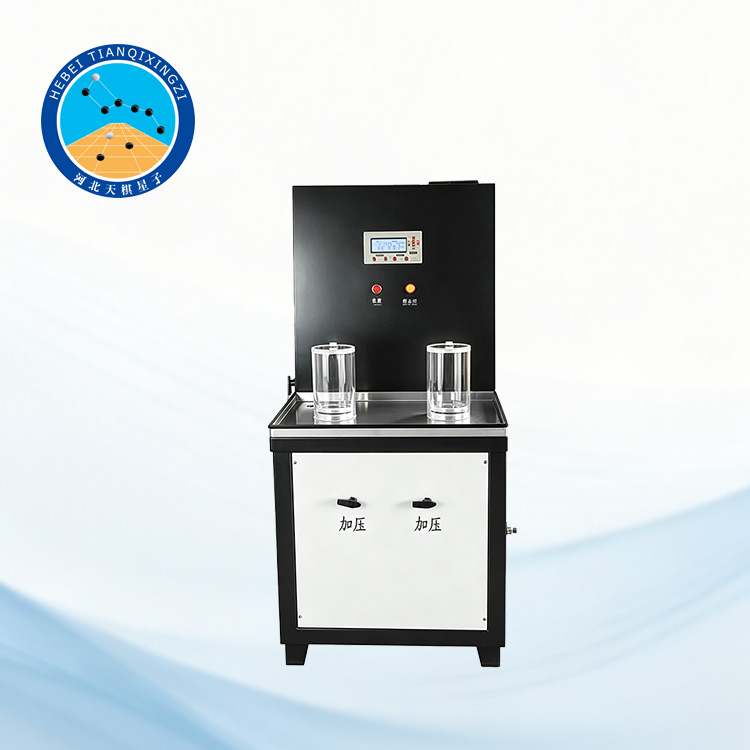

Прибор для определения прочности геотекстиля на разрыв предназначен для определения прочности геотекстиля на разрыв методом эластичной диафрагмы. Прибор оснащен ЖК-панелью управления, высокоточным датчиком давления, системой автоматического контроля давления, двухпозиционной испытательной системой и эффективной системой подачи воды, обеспечивая точные, стабильные и удобные результаты испытаний. Прибор подходит для лабораторий, органов контроля качества, научно-исследовательских институтов и производителей геотекстиля.

Прибор для определения прочности на разрыв геомембраны

Модель: TD-YT1212

I. Введение в продукт

Данный прибор разработан в соответствии со стандартами SL/T 235-1999 и GB/T 7742-1987 «Текстильные материалы. Определение прочности и растяжения при разрыве методом эластичной диафрагмы». Он предназначен для определения прочности геотекстиля на разрыв и отличается стабильными характеристиками, удобством эксплуатации и практичностью.

Справочные стандарты: ASTM D3786/D3786M, ISO 13938-1:2019

II. Характеристики продукта

1. ЖК-панель управления

ЖК-панель управления предоставляет такие функции, как предварительная установка давления, автоматическое таймерирование, автоматическое регулирование постоянного давления, автоматическая компенсация давления, сохранение данных и обнуление показаний.

2. Просторный рабочий стол из нержавеющей стали

Просторный рабочий стол из нержавеющей стали устойчив к ржавчине и коррозии, обеспечивая удобную и долговечную рабочую поверхность для проведения испытаний.

3. Высокоточный датчик давления

Встроенный высокоточный датчик давления обеспечивает высокую чувствительность и точные результаты измерений.

4. Зажимы из авиационного алюминия

Зажимы из авиационного алюминия обеспечивают надежное крепление образцов, превосходную коррозионную стойкость и длительный срок службы.

5. Двухэтапное тестирование

Прибор позволяет проводить тестирование двух образцов одновременно, повышая эффективность и производительность тестирования.

6. Двойные клапаны регулирования давления

Оснащен двумя специальными клапанами регулирования давления, позволяющими удобно регулировать давление вручную для каждого комплекта образцов.

7. Прозрачный акриловый водосборник

Водосборник изготовлен из плексигласа, который обладает высокой прозрачностью и облегчает экспериментальные наблюдения.

8. Встроенный высокоэффективный водяной насос

Встроенный высокоэффективный водяной насос обеспечивает автоматическую подачу воды при подключении к источнику водоснабжения.

9. Сливное отверстие

Прибор оснащен специальным сливным отверстием для удобного отвода воды после проведения испытаний.

III. Технические параметры

1. Точность измерения: ±0,5%

2. Скорость потока: 100 мл/мин

3. Диаметр водосборника: Φ30,5 мм

4. Максимальное давление: 2,5 МПа

5. Размер образца: Φ55 мм

6. Габаритные размеры: 830 × 830 × 1500 мм

7. Питание: переменный ток 380 В, 50 Гц

8. Вес: 80 кг

IV. Принцип тестирования

Образец надежно закрепляется между верхним и нижним зажимами, при этом под образцом располагается эластичная диафрагма. На диафрагму постепенно подается давление воды, вызывая деформацию образца до момента его разрушения. Максимальное давление, достигнутое в момент разрушения образца, регистрируется как прочность на разрыв. Полученные результаты испытаний могут использоваться для оценки механической прочности и сопротивления геотекстиля разрыву.

V. Области применения

Прибор для определения прочности геотекстиля на разрыв подходит для испытаний тканых и нетканых геотекстильных материалов, используемых для фильтрации, дренажа, разделения, армирования, защиты от эрозии и других задач в области гражданского строительства. Он широко применяется производителями геотекстиля, лабораториями строительных материалов, научно-исследовательскими институтами, университетами и независимыми испытательными организациями.

VI. Испытательные показатели

Прибор может использоваться для оценки:

Прочности геотекстиля на разрыв;

Сопротивления разрыву геотекстиля;

Давления разрыва;

Характеристики разрыва;

Растяжимости при разрыве;

Сопротивления геотекстильным материалам давлению.

VII. Типичные области применения

Данный прибор может использоваться для контроля качества и оценки эксплуатационных характеристик геотекстиля в следующих областях:

Дорожное и железнодорожное строительство;

Проекты по захоронению отходов и охране окружающей среды;

Дренажные и фильтрационные системы;

Гидротехническое строительство;

Борьба с эрозией;

Укрепляющие грунтовые конструкции;

Исследования и разработки геосинтетических материалов.
