В машине используется электрогидравлическая система нагружения и высокоточный датчик нагрузки. Она оснащена функцией отображения скорости нагружения, сохранения пиковой нагрузки после разрушения, хранения данных, печати, запросов и автоматического расчета прочности на сжатие.

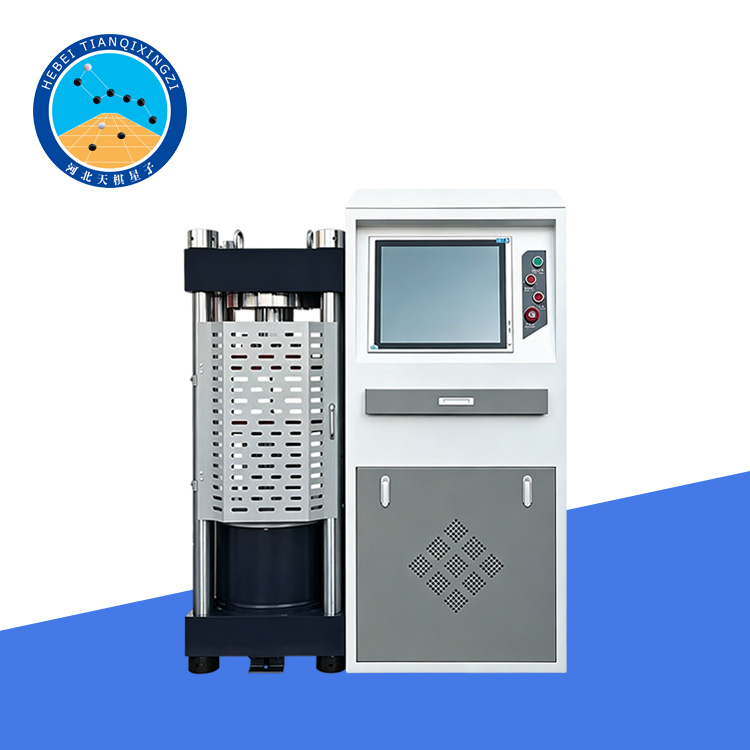

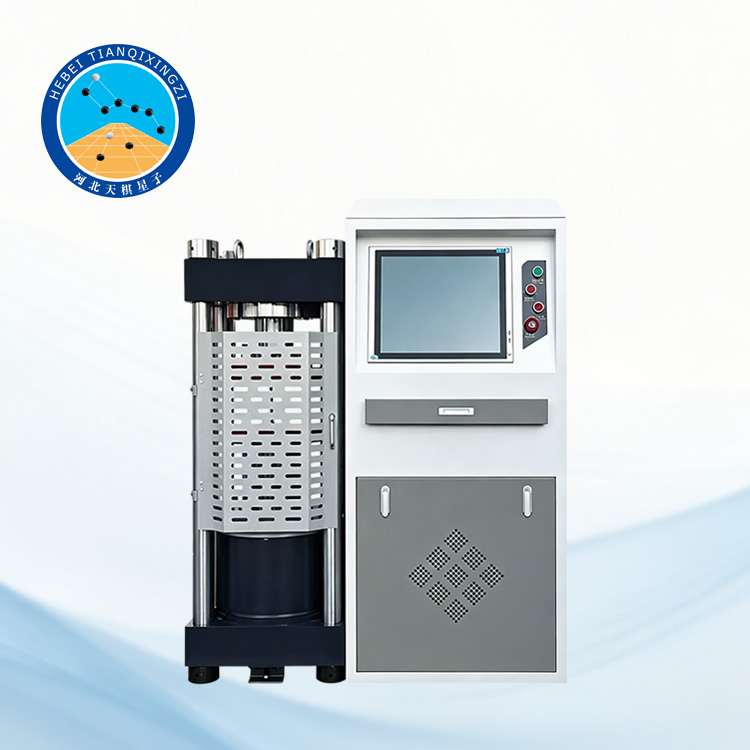

Полностью автоматическая цифровая машина для испытания на сжатие

Модель: TDYE-2000A

I. Введение в продукт

Эта машина для испытаний на сжатие в основном используется для определения прочности на сжатие строительных материалов, таких как кирпич, камень и бетон. Она широко применяется в строительстве, производстве строительных материалов, а также в дорожном и мостовом строительстве и служит важным оборудованием для испытания механических свойств материалов.

Оборудование соответствует стандарту GB/T 50081-2002 «Стандарт методов испытаний механических свойств обычного бетона» и стандарту GB/T 3159-2008 «Гидравлические универсальные испытательные машины». Оно также соответствует международным стандартам, включая ASTM C39/C39M, ISO 7500-1, ASTM E4 и EN 12390-3.

II. Конструкция машины

Рама машины состоит из четырёх колонн, соединяющих цилиндр и верхнюю поперечную балку в единую конструкцию. На верхней балке установлен регулировочный ходовой винт. Высота испытательной машины в свободном состоянии может регулироваться с помощью большого маховика и винтово-гайечного механизма. На нижнем конце винта установлены шаровая опора и верхняя прижимная плита.

Нижняя опорная плита установлена на поршне гидравлического цилиндра. Когда образец соприкасается с верхней опорной плитой, шаровое седло верхней опорной плиты автоматически самовыравнивается, обеспечивая баланс и позволяя образцу сохранять горизонтальное соприкосновение с верхней и нижней опорными плитами во время испытаний.

На нижней плите нанесены позиционные линии для облегчения выравнивания образца, и при испытании образец должен устанавливаться в соответствии с этими линиями.

Под нижней плитой установлена пылезащитная крышка, которая эффективно предотвращает попадание пыли в гидравлический цилиндр во время движения поршня, тем самым защищая корпус цилиндра и уплотнения от повреждений. Между поршнем и цилиндром установлено уплотнительное устройство для предотвращения утечки гидравлического масла. Даже в случае незначительной утечки масла кольцевая маслосборная канавка и дренажный канал в верхней части цилиндра возвращают масло обратно в основной масляный бак.

II. Основные технические параметры

1. Максимальная нагрузка: 2000 кН

2. Класс испытательной машины: Класс 1

3. Минимальное разрешение: 0,1 кН

4. Максимальное расстояние между опорными плитами: 320 мм

5. Верхняя и нижняя плиты: 220 × 250 мм

6. Диаметр поршня / максимальный ход: 250 × 30 мм

7. Мощность двигателя: 0,75 кВт

8. Входное напряжение: 380 В ±10%, 50 Гц

9. Габаритные размеры: 880 × 480 × 1400 мм

10. Вес нетто: 750 кг

IV. Характеристики продукта

1. Электрогидравлическая система нагружения, стабильная и надежная работа

2. Высокоточное измерение силы датчиком, точные данные

3. Функция фиксации пикового значения, автоматическая запись разрушающей нагрузки

4. Цифровое отображение процесса нагружения и результатов испытаний

5. Поддерживает хранение, извлечение и распечатку данных.

6. Автоматически рассчитывает прочность на сжатие, повышая эффективность испытаний.

7. Прочная конструкция, подходит для интенсивного длительного использования.
