Оснащенный высокоточной маятниковой ударной системой и цифровым дисплеем, тестер обеспечивает точные, надежные и воспроизводимые результаты испытаний. Он подходит как для испытаний на ударную вязкость по Шарпи с V-образным надрезом, так и по U-образному надрезу и широко используется в лабораториях контроля качества, университетах, научно-исследовательских институтах, металлургических заводах и промышленных предприятиях.

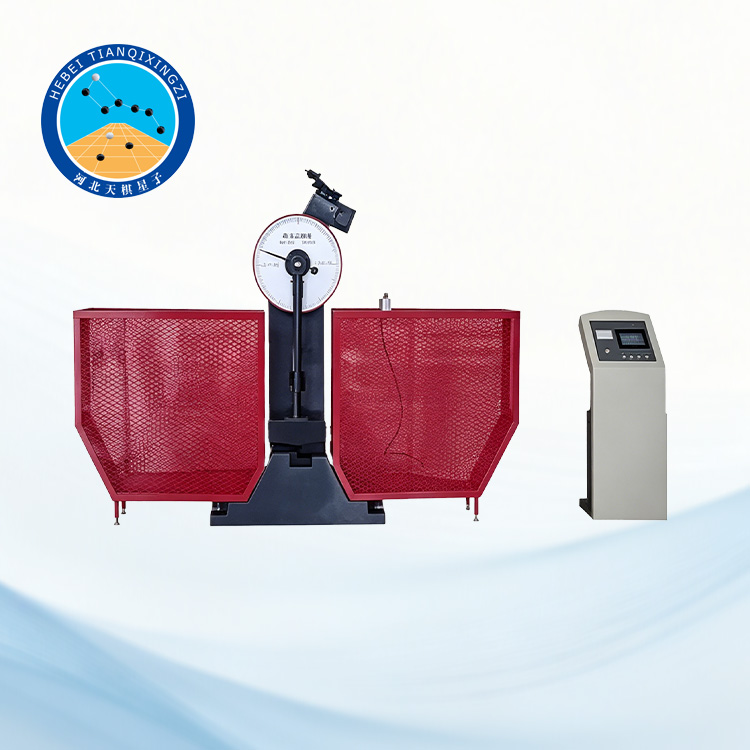

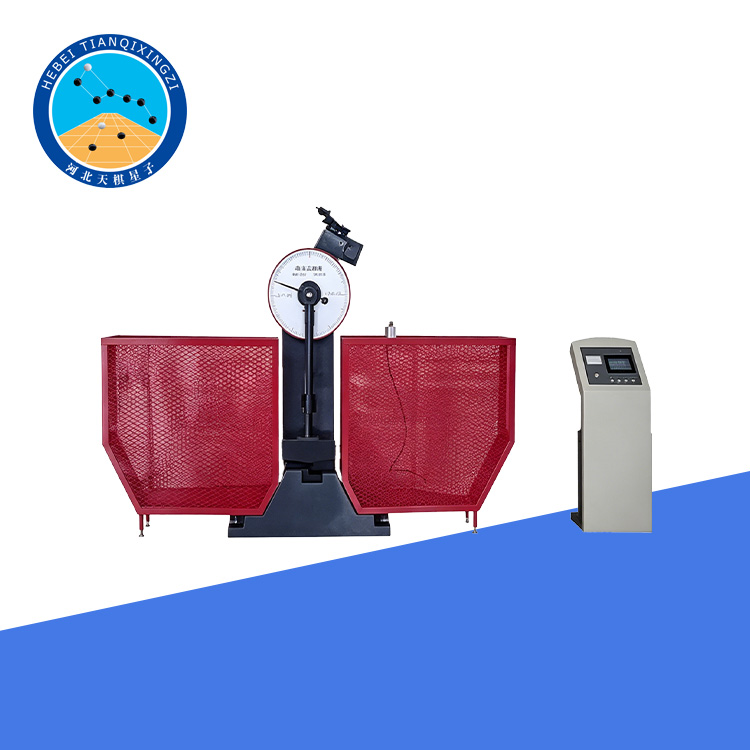

Цифровая маятниковая машина для испытаний на удар по Шарпи

Модель: TD229-S

I. Обзор продукта

Цифровая маятниковая машина для испытаний на удар по Шарпи предназначена для определения ударной вязкости и ударной прочности металлических материалов при динамических нагрузках. Путём измерения энергии, поглощённой при разрушении образца, оборудование позволяет оценивать механические свойства и качество металлов, используемых в строительстве, автомобилестроении, аэрокосмической промышленности, металлургии, машиностроении и научных исследованиях. Данная машина разработана в соответствии с международно признанными стандартами испытаний, что обеспечивает надёжную работу и соответствие глобальным требованиям к испытаниям.

II. Стандарты

Оборудование соответствует следующим стандартам:

ASTM E23

ISO 148-1

EN ISO 148-1

GB/T 229

GB/T 3803-2002

III. Характеристики

1. Высокая точность измерений

В приборе используется прецизионный маятниковый ударный механизм с угловым разрешением 0,1°, обеспечивающий точное измерение поглощенной энергии удара и отличную повторяемость результатов.

2. Цифровой дисплей

Цифровой дисплей напрямую отображает энергию удара после каждого измерения, что делает работу удобной и снижает погрешности считывания.

3. Автоматический возврат маятника

После разрушения образца оставшаяся энергия маятника используется для автоматического подъема маятника для следующего испытания, что значительно повышает эффективность испытаний.

4. Система электрического управления

Подъем, сброс после удара и возврат маятника управляются электрически, обеспечивая стабильную работу и удобство в обращении.

5. Стабильная и прочная конструкция

Прочная рама обеспечивает превосходную жесткость и минимизирует вибрацию во время испытаний, гарантируя стабильность испытаний в течение длительного времени.

6. Высокая эффективность для непрерывных испытаний

Машина особенно подходит для лабораторий и производственных предприятий, которые проводят непрерывные испытания на ударную прочность больших партий образцов.

IV. Технические характеристики

Энергия удара: 150 Дж / 300 Дж / 450 Дж / 500 Дж

Скорость удара: 5,2 м/с

Угол предварительного подъема маятника: 150°

Разрешение по углу: 0,1°

Расстояние между опорами: 40 мм

Радиус скругления опоры: R1,0–R1,5 мм

Радиус ударника: R2,0–R2,5 мм (опционально R8 мм)

Расстояние от центра маятника до точки удара: 750 мм

Стандартный размер образца: 10 × 10 × 55 мм (опционально 7,5 мм или 5 мм)

Крутящий момент маятника: 160,7695 Н·м / 80,3848 Н·м

Электропитание: трёхфазное, 380 В, 50 Гц, 5 А

Габариты станка: 2000 × 650 × 1400 мм

Приблизительный вес: 500 кг

Рабочая среда: отсутствие агрессивных сред, чрезмерной вибрации и сильных электромагнитных помех

V. Часто задаваемые вопросы

1. Какие материалы можно тестировать?

Прибор подходит для тестирования углеродистой стали, нержавеющей стали, легированной стали, чугуна, алюминиевых сплавов, медных сплавов и многих других металлических материалов.

2. Каким стандартам ударной вязкости соответствует машина?

Она соответствует стандартам ASTM E23, ISO 148-1, EN ISO 148-1, GB/T 229 и GB/T 3803.

3. Можно ли выбрать различную энергию удара?

Да. Машина доступна с маятниковым механизмом на 150 Дж, 300 Дж, 450 Дж и 500 Дж для удовлетворения различных требований к испытаниям.

4. Подходит ли машина для непрерывного тестирования?

Да. Автоматический маятниковый подъемный механизм значительно повышает эффективность, что делает ее идеальной для лабораторий и производственных линий, выполняющих крупномасштабные испытания.
