Данное оборудование широко используется в испытательных лабораториях строительных материалов, цементных заводах, научно-исследовательских институтах, университетских лабораториях, сторонних испытательных центрах и отделах контроля качества инженерных работ. Оно применяется для измерения прочности на изгиб и прочности на сжатие образцов цементного раствора, обеспечивая надежную информационную поддержку для контроля качества продукции, испытаний в рамках НИОКР и приемки проектов.

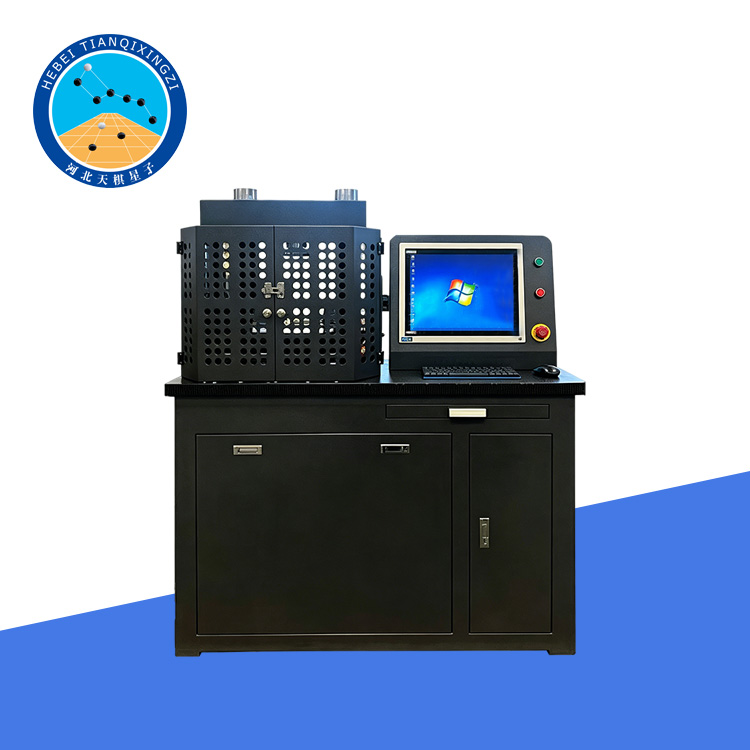

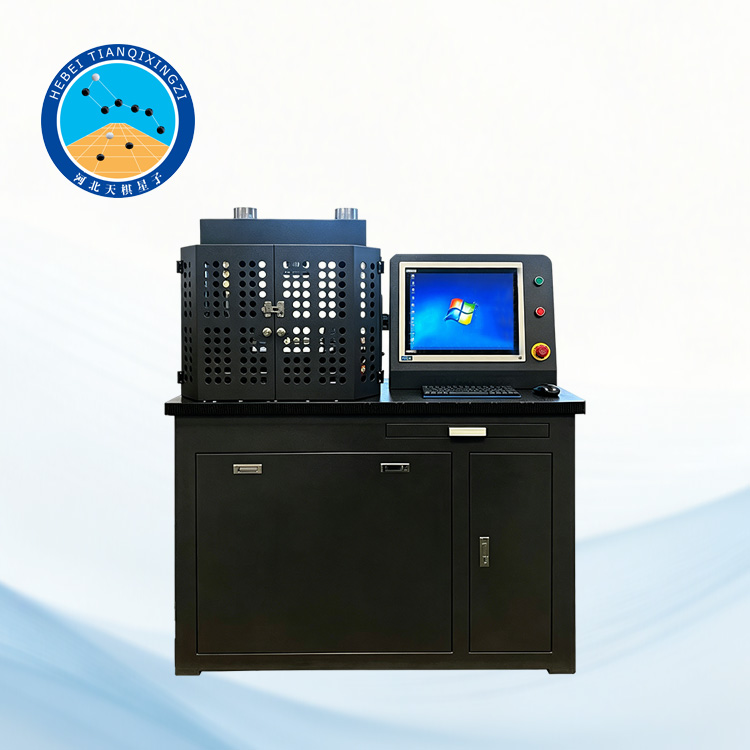

Компьютеризированная испытательная машина для испытаний на изгиб и сжатие

Модель: TDYE-300SG-10E

I. Введение в продукт

Машина для испытаний на изгиб и сжатие с постоянным давлением и компьютерным управлением — это высокоточная автоматизированная система испытаний, специально разработанная для проверки прочности цемента, строительного раствора и других строительных материалов. Объединяя функции испытаний на изгиб и сжатие в одном устройстве, машина использует усовершенствованную систему сервопривода переменного тока и технологию компьютерного управления с обратной связью. Она поддерживает несколько режимов управления, включая постоянную нагрузку и постоянное напряжение, обеспечивая соответствие всего процесса испытаний как международным, так и национальным стандартам.

II. Применимые стандарты

Оборудование спроектировано и изготовлено в строгом соответствии со следующими стандартами:

GB/T 17671 «Метод испытания прочности цементного раствора (метод ISO)»

ISO 679 «Методы испытания цемента – определение прочности»

EN 196-1 Методы испытания цемента – Определение прочности

ASTM C109/C109M Прочность на сжатие гидравлических цементных растворов

ASTM C348 Прочность на изгиб гидравлических цементных растворов

III. Характеристики продукта

1. Разработанные в строгом соответствии со стандартами, цементные зажимы для измерения прочности на изгиб имеют антивозрастную конструкцию и отдельную, бесфрикционную конструкцию, что является важнейшим показателем для обеспечения точности результатов испытаний. Возможна также индивидуальная настройка под различные нестандартные требования.

2. Используется микрокомпьютерное управление, включающее режимы управления для испытаний с постоянной скоростью приложения силы, испытаний с постоянным напряжением и испытаний с удержанием силы. Компьютер обеспечивает отображение данных и кривых испытаний на экране, хранение данных на диске, управление базами данных, а при подключении к принтеру может выводить отчеты об экспериментальных данных.

3. Система сервопривода переменного тока приводит в движение серводвигатель переменного тока, а прецизионный редуктор приводит в движение шариковинтовую передачу, обеспечивая высокую точность, низкий уровень шума и стабильную работу всей машины.

4. Датчики прочности на изгиб и сжатие являются датчиками нагрузки, обеспечивая прямой вывод данных с высокой точностью.

5. Процесс управления не зависит от температуры, что обеспечивает более стабильную работу механической нагрузки.

6. Отсутствие проблем, связанных с загрязнением, вызванным утечкой, просачиванием, капанием или разливом гидравлического масла. Отсутствие риска неисправности из-за загрязнения сервоклапанов.

7. Высокая долговременная надежность работы без необходимости технического обслуживания (исключает необходимость частой замены гидравлического масла).

8. Прямое использование источника питания 220 В, исключающее сложность проводки и монтажа питания 380 В.

9. Оснащен защитой от перегрузки по рабочему положению, а также функциями защиты от перегрузки и перегрузки по току, что обеспечивает надежную и безопасную работу.

10. Оснащен функцией автоматического возврата в исходное положение после завершения испытаний, что обеспечивает высокую эффективность и удобство.

11. Компьютерная система может выполнять статистический анализ и обработку данных испытаний, распечатывать различные необходимые кривые испытаний и отчеты, а также поддерживать функции хранения данных, работы в сети и обмена данными, обеспечивая централизованное и систематическое управление лабораторией.

IV. Технические параметры

Максимальная сила при испытании на сжатие: 300 кН

Максимальная сила при испытании на изгиб: 10 кН

Класс точности измерений испытательной машины: стандартный ±1%, для класса 0,5 требуется индивидуальная настройка

Диапазон измерения прочности на сжатие: 2%~100% от полной шкалы

Диапазон измерения прочности на изгиб: 2%~100% от полной шкалы

Минимальная индикативная сила: 0,01 кН

Скорость нагружения: 0-4,8 кН/с (предел прочности на сжатие)

Диапазон регулирования скорости испытания: 0,05-40 мм/мин

Расстояние между опорными пластинами: 180 мм

Максимальное испытательное пространство (расстояние между пылезащитными крышками): ширина 220 × высота 230 мм

Диаметр верхней и нижней прижимной плиты: 120 мм

Максимальный ход шарикового винта: 100 мм

Электропитание: переменный ток 220 В ±10%, 50 Гц

Мощность: 1 кВт

Габаритные размеры (Д × Ш × В): 1400 × 500 × 1650 мм

Вес брутто: 600 кг

V. Функции программного обеспечения

Отображение в реальном времени силы испытания, перемещения и состояния испытания

Автоматическое построение кривых силы

Автоматический расчет прочности на изгиб и сжатие

Автоматическое сохранение исторических данных

Функция управления базой данных

Экспорт данных в Excel

Вывод отчета о тестировании в формате PDF

Обмен данными в локальной сети

Функция централизованного управления лабораторией
