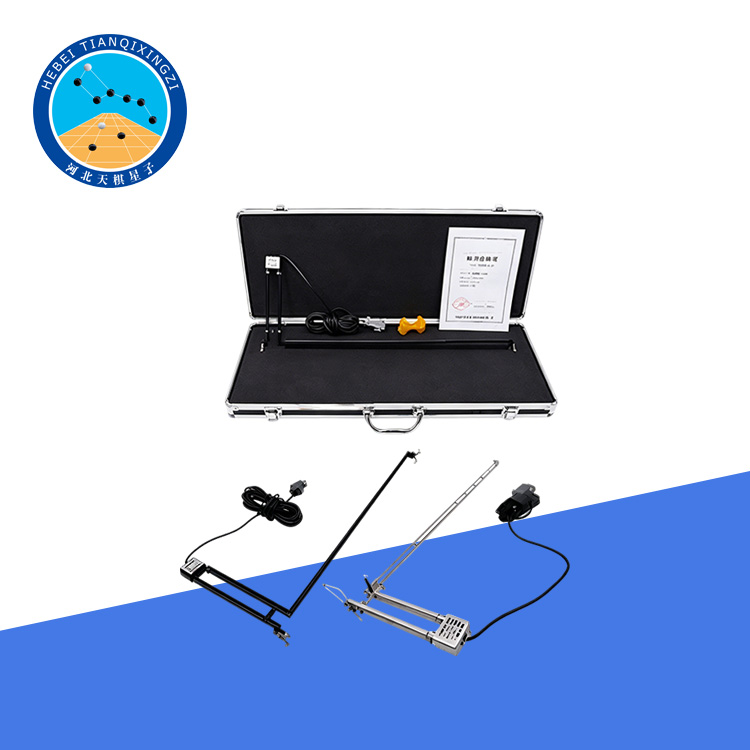

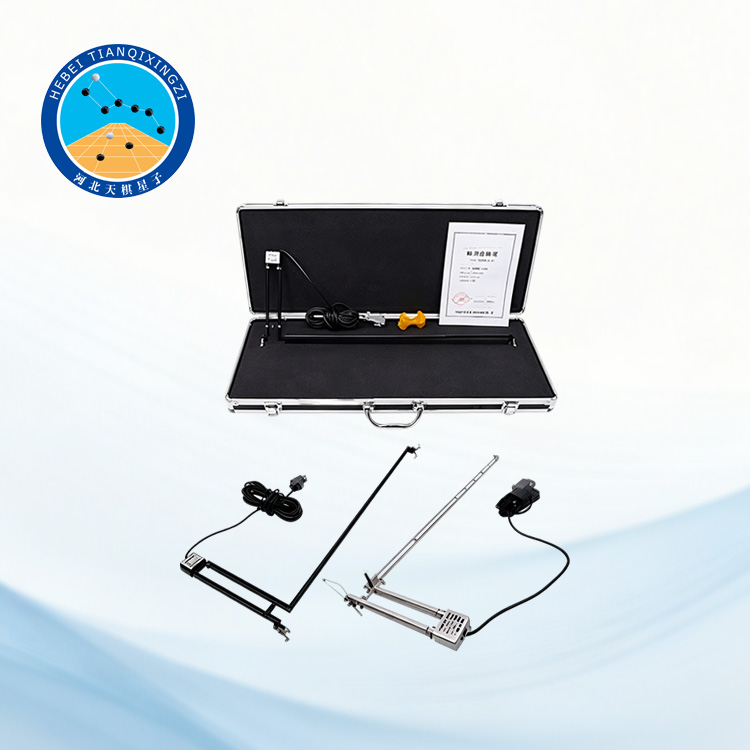

Экстензометр для стальных прядей — это высокоточный прибор для измерения деформации, специально разработанный для испытаний на деформацию стальных прядей и образцов предварительно напряжённой проволоки. Изготовленный в соответствии со строгими требованиями контроля качества и международными стандартами испытаний, он обеспечивает точное и стабильное измерение удлинения образца в пределах базовой длины во время испытаний на растяжение.

Экстензометр для стального каната

Модель: TDGJ-YS1

I. Обзор продукта

Экстензометр для стальных прядей может использоваться совместно с измерительными усилителями, индикаторами деформации и другими вторичными приборами, образуя полноценную систему измерения деформации. Полученные сигналы могут передаваться на компьютер или регистратор данных для обработки, анализа и построения диаграмм «напряжение–деформация». Это необходимый и рекомендуемый измерительный прибор для современных лабораторий механических испытаний и испытаний материалов.

II. Ключевые особенности

1. Высокоточное измерение деформации образцов из стальных прядей и проволоки.

2. Подходит для измерения деформации образцов различных размеров и с различной базовой длиной.

3. Совместим с усилителями для измерения деформации, индикаторами деформации и системами сбора данных.

4. Вывод сигнала в реальном времени для обработки данных на компьютере

5. Стабильная работа с отличной повторяемостью и надежностью

6. Простая установка и удобное управление

III. Технические характеристики

Тип датчика: Тензометрический резистивный датчик

Сопротивление моста: Полный мост 350 Ом

Чувствительность выходного сигнала: ≥ 1,5 мВ/В

Нелинейность: ≤ ±0,5% от полной шкалы

Напряжение возбуждения моста: 3–12 В

Точность: Класс 0,5

Выходной сигнал: Аналоговый сигнал напряжения

Применение: Измерение деформации при растяжении стальных прутков и проволоки

IV. Область применения

Испытание предварительно напряженных стальных канатов

Испытание проволоки и тросов на растяжение

Лаборатории строительных материалов

Учреждения по контролю качества

Университеты и научно-исследовательские институты

Центры механических и материальных испытаний

V. Принцип работы

Экстензометр измеряет деформацию путем прикрепления тензодатчиков к поверхности образца. При растяжении образца тензодатчики обнаруживают микродеформации и преобразуют их в электрический сигнал. Затем сигнал усиливается и передается в систему сбора данных, где он обрабатывается и преобразуется в кривые напряжение-деформация для анализа.

VI. Системная совместимость

Экстензометр из стальных стержней может быть интегрирован со следующими устройствами:

Универсальные испытательные машины (УИМ)

Усилители измерения деформации

Системы сбора данных

Программное обеспечение для компьютерного тестирования

Платформы для механических испытаний
