Данная испытательная система предназначена для определения максимальной прочности при изгибе (MOR) и модуля упругости (MOE) декоративных древесных плит при воздействии изгибающей нагрузки. Она обеспечивает точные и надежные данные для оценки эксплуатационных характеристик, контроля качества и проведения лабораторных испытаний.

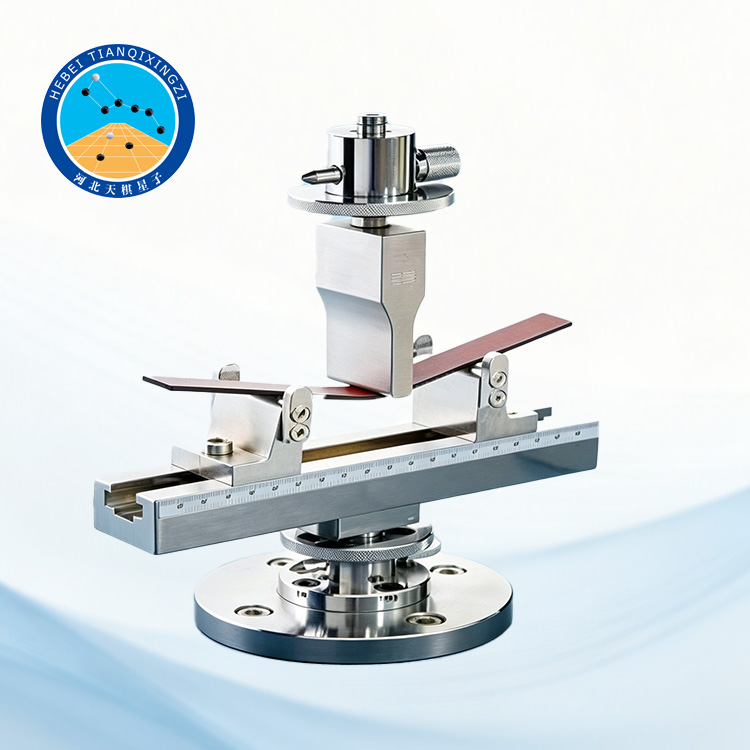

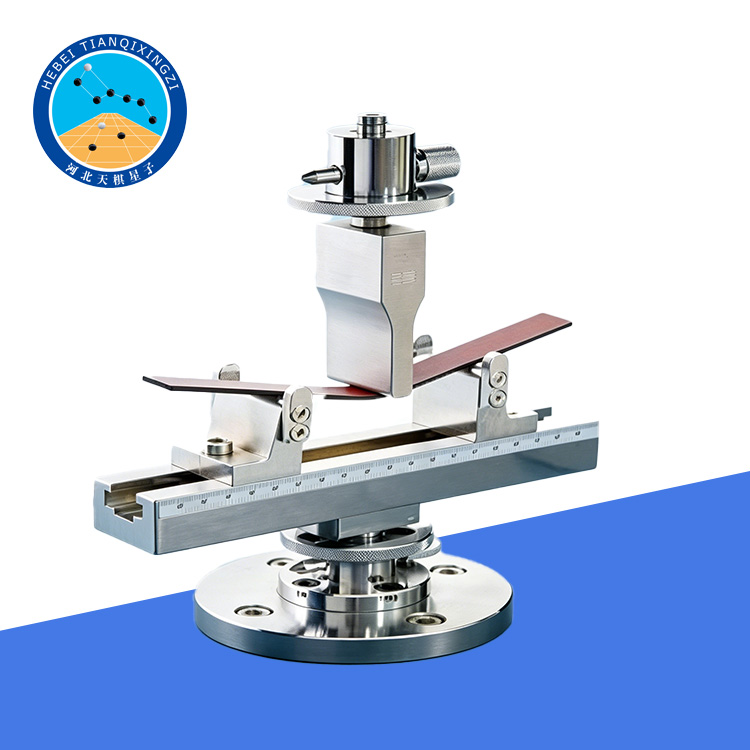

Испытательная машина для трехточечного изгиба древесных плит

Модель: TD17657-WJ1

I. Введение в продукт

Испытательная установка серии TDTD17657-WJ1 для испытаний декоративных древесных плит на трехточечный изгиб разработана компанией Hebei Tianqixingzi Inspection Equipment Co., Ltd. в строгом соответствии с техническими требованиями китайского национального стандарта GB/T 17657.При разработке оборудования также были учтены требования международных стандартов EN 310 и ISO 16978, что обеспечивает его соответствие международным требованиям к испытаниям и совместимость с мировыми методиками проведения испытаний.

II. Технические характеристики

1. Модель TDTD17657-WJ1

Диаметр опорного ролика: Φ10 ± 0,5 мм × длина 60 мм

Диаметр нагружающего ролика: Φ10 ± 0,5 мм × длина 60 мм

Максимальный пролет: 180 мм (регулируемый)

2. Модель TDTD17657-WJ2

Диаметр опорного ролика: Φ30 ± 0,5 мм × длина 60 мм

Диаметр нагружающего ролика: Φ15 ± 0,5 мм × длина 60 мм

Максимальный пролет: 700 мм (регулируемый)

III. Требования к испытательным образцам

Размеры образца:

Длина: (20 × толщина + 50) мм

Ширина: 50 ± 1 мм

Для пустотелых или сотовых панелей ширина образца должна быть не менее чем в два раза больше ширины каждой трубчатой ячейки.

Если в процессе испытания образец подвергается значительному прогибу без разрушения, расстояние между опорами допускается уменьшить (но не менее 100 мм). Фактическое расстояние между опорами в момент разрушения должно быть указано в протоколе испытаний.

IV. Краткое описание процедуры тестирования

1. Подготовка образцов

Образцы должны быть подготовлены в соответствии с требованиями метода испытаний. Древесные плиты не должны иметь дефектов, которые могут повлиять на результаты испытаний на прочность, особенно это относится к фанере и другим инженерным древесным материалам.

2. Кондиционирование образцов

Перед испытанием образцы должны быть выдержаны при следующих условиях:

Температура: 20 ± 2 °C; Относительная влажность: 65 ± 5 %

до достижения постоянной массы. Постоянная масса считается достигнутой, если разница между двумя последовательными взвешиваниями с интервалом 24 часа составляет не более 0,11 % от массы образца.

3. Метод испытания

Точно измерьте ширину и толщину образца

Настройте пролет: не менее 20 × толщина, минимум 100 мм, максимум 1000 мм

Разместите образец горизонтально, так чтобы направление волокон было перпендикулярно опорам

Прикладывайте нагрузку с постоянной скоростью до разрушения

Время нагружения до достижения максимальной нагрузки: 60 ± 30 секунд

Запишите кривую зависимости нагрузки от прогиба и максимальную нагрузку

V. Ключевые особенности

Высокоточная система испытаний на трехточечный изгиб;

Две модели для испытаний образцов различных размеров;

Регулируемое расстояние между опорами для различных условий испытаний;

Измерение нагрузки и прогиба в режиме реального времени;

Поддержка определения MOR (прочности при изгибе) и MOE (модуля упругости);

Соответствие международным стандартам испытаний.

VI. Часто задаваемые вопросы

1. Для чего используется испытательная машина для трехточечного изгиба?

Испытательная машина для трехточечного изгиба используется для определения прочности при изгибе (MOR) и модуля упругости (MOE) древесных плит под нагрузкой. Она позволяет оценить поведение материалов при воздействии изгибающих усилий вплоть до разрушения образца.

2. В чем разница между MOR и MOE?

MOR (модуль разрушения при изгибе): характеризует максимальную прочность при изгибе перед разрушением образца.

MOE (модуль упругости): характеризует жесткость материала или его сопротивление деформации под нагрузкой.

3. Сколько времени занимает испытание?

Нагрузка прикладывается с постоянной скоростью, и образец обычно достигает максимальной нагрузки в течение 60 ± 30 секунд, в зависимости от свойств материала.

4. Можно ли испытывать панели разных размеров на этом оборудовании?

Да. Оборудование оснащено регулируемым расстоянием между опорами (100–1000 мм), что позволяет проводить испытания образцов различной толщины и конструкции.
