Полностью автоматизированная интеллектуальная камера для испытаний древесно-стружечных плит методом погружения в воду представляет собой высокоинтегрированную и полностью автоматизированную систему испытаний, специально разработанную для проверки водостойкости древесно-стружечных плит. Она обеспечивает надежную поддержку при оценке водопоглощающих свойств, стабильности размеров и долговечности древесно-стружечных плит.

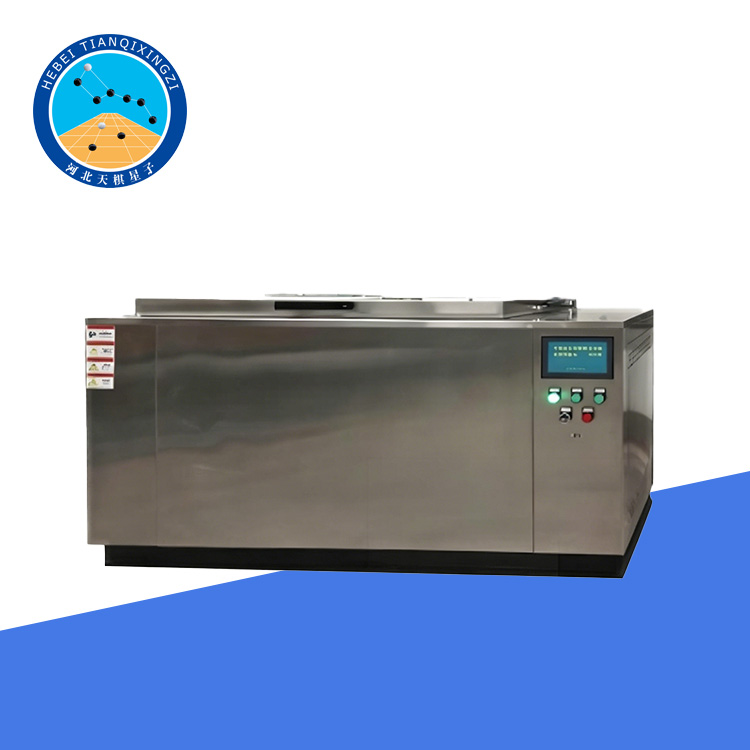

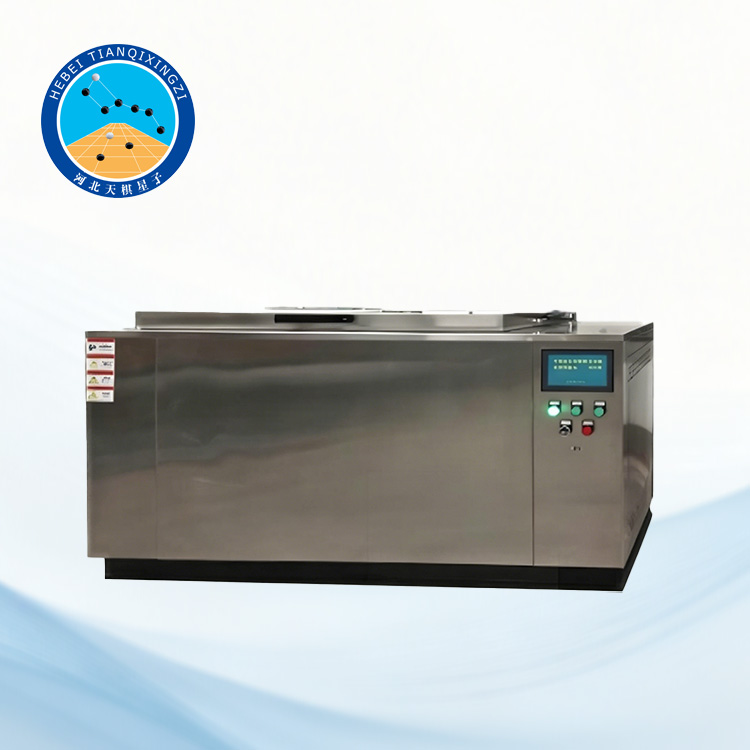

Камера для испытания древесных плит методом водного погружения

Модель: TD17657-SJ3

I. Обзор продукта

Оборудование способно независимо выполнять четыре стандартизированных метода предварительной обработки (a–d) в одном блоке. Оно строго соответствует соответствующим стандартам испытаний, таким как GB/T 17657, обеспечивая высокую точность и воспроизводимость обработки образцов при различных температурах, влажности и условиях погружения. Применяемые стандарты: EN 317, EN 321, ASTM D1037, ISO 16983.

II. Основные функциональные особенности

1. Полностью автоматическая многорежимная предварительная обработка

• Интегрирует четыре функциональных модуля: холодную воду, горячую воду, кипящую воду и сушку. Благодаря интеллектуальному программному управлению, он может запускать четыре стандартных процесса предварительной обработки (a), b), c) и d) одним нажатием кнопки, без необходимости ручного переключения оборудования или ручного вмешательства в ключевые параметры (такие как температура, время и состояние погружения/сушки).

2. Высокоточный контроль окружающей среды

• Контроль температуры:

Система использует технологию ПИД-регулирования для обеспечения высокоточной регулировки температуры с точностью ±1°C.

Поддерживаются различные условия тестирования, включая холодную воду (20±3°C), горячую воду (63±3°C), кипящую воду (в состоянии слабого кипения) и условия сушки (60±3°C), что гарантирует полное соответствие условий погружения и сушки стандартным требованиям.

• Управление временем:

Встроенный высокоточный таймер позволяет устанавливать время с точностью до минуты (например, охлаждение в течение 10 мин, сушка в течение 16–20 ч) с погрешностью ≤±1 мин, эффективно исключая отклонения, вызванные ручным измерением времени.

3. Интеллектуальное переключение процессов

• Система автоматически выполняет плавные переходы между сложными процедурами тестирования, такими как погружение – извлечение – охлаждение – сушка – повторное погружение. Она поддерживает циклические процессы, такие как последовательность «кипячение–сушка–кипячение», указанная в методе C.

Встроенные датчики непрерывно отслеживают температуру, уровень жидкости и состояние образца в режиме реального времени и автоматически запускают следующий этап (например, после завершения сушки система автоматически возвращает образцы в резервуар с кипящей водой).

4. Конструкция системы защиты

• Система оснащена множеством функций защиты, включая защиту от перегрева (автоматическое отключение питания при обнаружении аномальной температуры в резервуаре с кипящей водой), контроль уровня жидкости (сигнализация о нехватке воды с автоматической паузой нагрева) и штативы для фиксации образцов, предотвращающие их всплывание или опрокидывание во время погружения. Эти функции обеспечивают безопасную и стабильную долговременную работу оборудования.

IV. Процедуры выполнения четырех стандартных методов предварительной подготовки

Оборудование запускается одним нажатием кнопки с помощью предустановленных программ и автоматически выполняет следующие процедуры. Детали работы уточняются на основе стандартных требований и функций системы.

а) 24-часовое погружение в холодную воду

Настройка параметров:

Выберите предустановленную программу «а – Погружение в холодную воду» и установите температуру (20 ± 3)°C и продолжительность 24 часа.

Процесс выполнения:

• Система автоматически заполняет погружной резервуар водой комнатной температуры и регулирует температуру до (20 ± 3) °C с помощью модуля охлаждения/нагрева.

• После закрепления образцов на специальных штативах они погружаются в воду, и запускается таймер для непрерывного 24-часового погружения.

• По завершении система подает сигнал тревоги, и оператор вручную извлекает образцы для последующего тестирования.

b) Погружение в горячую воду

1. Настройка параметров:

Выберите предустановленную программу «b – Погружение в горячую воду» и установите температуру (63 ± 3)°C и продолжительность 3 часа.

2. Процесс выполнения:

• Система нагревает воду до (63 ± 3)°C, и образцы погружаются в резервуар с горячей водой на 3 часа.

• По завершении образцы автоматически поднимаются в зону охлаждения и охлаждаются в течение 10 минут при комнатной температуре (20–25°C) с помощью встроенного вентилятора.

• После завершения охлаждения система подает сигнал тревоги, и оператор вручную извлекает образцы.

c) Погружение в кипящую воду – Сушка – Погружение в кипящую воду (Кипячение–Сушка–Кипячение)

1. Настройка параметров:

Выберите предустановленную программу «c – Кипячение–Сушка–Кипячение» и установите режим кипящей воды (слабое кипение), температуру сушки (60 ± 3)°C и время сушки 16–20 часов.

2. Процесс выполнения:

• Первое погружение в кипящую воду: Система нагревает воду до состояния слабого кипения (приблизительно 98–100 °C), и образцы погружаются в нее на 4 часа.

• Этап сушки: Образцы автоматически поднимаются в камеру с принудительной циркуляцией воздуха и сушатся при температуре (60 ± 3) °C в течение 16–20 часов. Встроенный датчик влажности непрерывно контролирует процесс сушки.

• Второе погружение в кипящую воду: После завершения сушки образцы автоматически возвращаются в резервуар с кипящей водой для второго 4-часового погружения.

• Этап охлаждения: После завершения второго погружения образцы автоматически переносятся в резервуар с холодной водой (≤30°C) и погружаются туда как минимум на 1 час.

• Полностью автоматическая работа: Весь цикл кипячения-сушки-кипячения выполняется автоматически без ручного вмешательства, что обеспечивает точность, согласованность и воспроизводимость результатов испытаний.

d) 72-часовое погружение в кипящую воду

1. Настройка параметров:

Выберите предустановленную программу «d – 72-часовое погружение в кипящую воду» и установите температуру воды на слабое кипение с продолжительностью испытания (72 ± 1) часа.

2. Процесс:

• Система непрерывно нагревает воду для поддержания слабого кипения, пока образцы остаются погруженными в течение 72 часов. Встроенный таймер обеспечивает точность измерения ±1 минута.

• По завершении периода погружения образцы автоматически перемещаются в резервуар с холодной водой (≤30°C) и погружаются туда как минимум на 1 час, завершая процесс предварительной подготовки.

V. Меры предосторожности при эксплуатации

1. Подготовка образцов: Размер и количество образцов должны соответствовать требованиям стандарта (например, указанным в GB/T 17657). Образцы следует закрепить на специальном кронштейне оборудования, обеспечивая полное погружение и предотвращая контакт между образцами во время погружения.

2. Требования к условиям окружающей среды: Оборудование следует размещать в хорошо проветриваемом и стабильном лабораторном помещении, избегая прямых солнечных лучей или сильных потоков воздуха, которые могут нарушить работу системы контроля температуры.

3. Требования к техническому обслуживанию

• После каждого испытания очищайте погружную ванну и сушильную камеру, чтобы предотвратить коррозию оборудования, вызванную остатками. Рекомендуется использовать нейтральное чистящее средство.

• Регулярно проверяйте нагревательные элементы, датчики температуры и датчики уровня жидкости, чтобы обеспечить точный контроль температуры и уровня жидкости. Плановое техническое обслуживание следует проводить в соответствии с Руководством по ежегодному техническому обслуживанию оборудования.

4. Предупреждения по технике безопасности

• Не открывайте погружной бак или дверцу сушильной камеры во время работы оборудования, так как это может привести к воздействию высоких температур и другим потенциальным опасностям.

• В случае срабатывания аварийной сигнализации (например, перегрева или низкого уровня воды) немедленно отключите электропитание и обратитесь к квалифицированному сервисному персоналу для осмотра и устранения неисправности.

VI. Технические характеристики (частичные)

1. Диапазон рабочих температур: Холодная вода: (20 ± 3)°C; Горячая вода: (63 ± 3)°C; Кипящая вода: слабое кипение; Сушка: (60 ± 3)°C

2. Емкость погружной ванны: ≥ 50 л (может вмещать несколько стандартных образцов одновременно)

3. Емкость сушильной камеры: ≥ 30 л (подходит для стандартных размеров образцов)

4. Точность контроля температуры: ±1°C

5. Точность контроля времени: ±1 минута

6. Источник питания: переменный ток 220 В, 50 Гц; Потребляемая мощность: ≤5 кВт
