Ручной прибор для испытания слабых частиц заполнителей предназначен для определения содержания слабых частиц в крупном заполнителе, щебне и гравии. Он оценивает качество заполнителей путем приложения заданных нагрузок к отдельным частицам и выявления частиц, разрушающихся под воздействием давления. Прибор отличается простотой эксплуатации, высокой точностью измерений и надежной работой, что делает его подходящим для лабораторий испытания заполнителей, контроля строительных материалов и применения в сфере контроля качества.

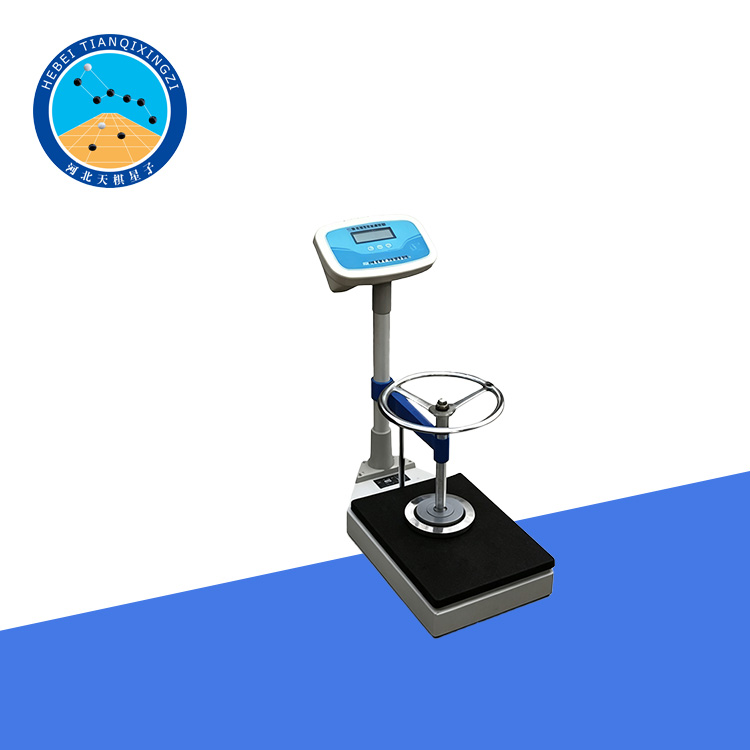

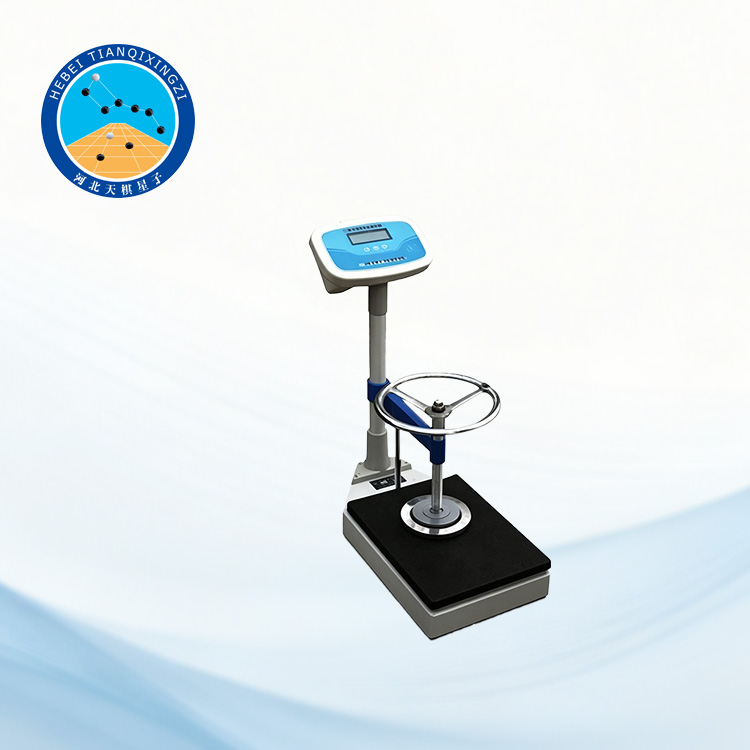

Ручной прибор для испытания слабых частиц заполнителей

Модель: TD320-1

I. Введение в продукт

Ручной прибор для испытания слабых частиц заполнителей разработан и изготовлен нашей компанией на основе T0320-2000 «Метод испытания слабых частиц в крупном заполнителе», указанного в стандарте JTG 3410 «Стандартные методы испытаний заполнителей для дорожного строительства».

Справочные стандарты: ASTM C142, AASHTO T112.

Прибор предназначен для определения содержания слабых частиц в щебне, гравии и дробленом гравии. В зависимости от размера частиц к каждой отдельной частице прикладывается сжимающая нагрузка 0,15 кН, 0,25 кН или 0,34 кН. Частицы, которые разрушаются под воздействием заданной нагрузки, классифицируются как слабые частицы и удаляются, а оставшиеся неповрежденные частицы взвешиваются для определения содержания слабых частиц.

II. Технические характеристики

Максимальная нагрузка: 1000 Н

Разрешение: 1 Н

Напряжение питания: 220 В

III. Порядок работы

1. Подготовьте образец для испытаний. Взвесьте 2 кг воздушно-сухого образца заполнителя (м₁). Если максимальный размер частиц превышает 40 мм, взвесьте 4 кг. Просейте образец на следующие фракции:

5 мм – 10 мм, 10 мм – 20 мм и более 20 мм; или

4,75 мм – 9,5 мм, 9,5 мм – 16 мм и более 16 мм (используя сита с квадратными отверстиями).

2. Установите прибор. Разместите ручной прибор для определения слабых частиц заполнителя на устойчивой, ровной поверхности. Отрегулируйте ножки, чтобы убедиться, что прибор правильно выровнен и надежно закреплен.

3. Подключите источник питания. Вставьте входной разъем адаптера питания в розетку переменного тока 220 В (или 110 В). Подключите выходной разъем адаптера к розетке на правой стороне блока управления, затем включите питание и убедитесь, что прибор включен.

4. Включение питания: Включите выключатель питания. На короткое время появится экран запуска, после чего дисплей автоматически изменится на «0.00», указывая на готовность прибора к тестированию. Если на дисплее не отображается «0.00», нажмите кнопку «Обнуление», чтобы сбросить его. Начинайте тестирование только тогда, когда на дисплее отображается «0.00», а индикатор стабильности остается стабильным.

5. Выбор единиц измерения: Прибор имеет две единицы измерения веса: Ньютон (кН) и фунт стерлингов (фунт). Нажмите кнопку «Преобразовать», и стрелка в правом верхнем углу ЖК-экрана укажет на выбранную единицу измерения веса.

6. Тестирование: Тестирование можно проводить, когда на ЖК-экране отображается «0.00».

7. Процедура тестирования: Поместите каждую частицу заполнителя из каждой фракции по размеру в центр платформы для сжатия. Приложите заданную нагрузку в соответствии с размером частиц: 0,15 кН, 0,25 кН или 0,34 кН.

8. Функция блокировки веса: Нажмите кнопку «Блокировка», чтобы зафиксировать отображаемое значение нагрузки. Показания останутся неизменными для удобства записи. Нажмите кнопку «Блокировка» еще раз, чтобы переключиться между заблокированным и разблокированным режимами.

9. Выключение питания: Выключите выключатель питания. Если прибор не будет использоваться в течение длительного периода времени, отсоедините адаптер питания от розетки.

10. Обработка результатов: Частицы, разрушающиеся под действием приложенной нагрузки, классифицируются как слабые частицы и должны быть удалены. Оставшиеся неповрежденные частицы взвесьте и запишите их массу (m₂).

11. После завершения испытания оборудование и окружающие отходы или мусор следует убрать, чтобы сохранить чистоту изделия и рабочей среды.

12. Примечания: Дополнительные инструкции для панели управления

12.1 Перегрузка:

Когда приложенная нагрузка превышает максимальную грузоподъемность, на дисплее отобразится «OF», и будет звучать непрерывный звуковой сигнал. В случае перегрузки немедленно снимите груз с платформы, чтобы предотвратить повреждение датчика нагрузки.

12.2 Обнуление:

Перед началом испытания поместите контейнер с образцом заполнителя (диск) на платформу и нажмите кнопку «Обнуление», чтобы сбросить показания дисплея перед приложением сжимающей нагрузки. После снятия контейнера с образцом на дисплее может отобразиться отрицательное значение веса тары. Нажмите кнопку «Обнуление» еще раз, чтобы восстановить показания дисплея до нуля.

IV. Расчет

Рассчитать содержание слабых частиц по следующей формуле, с точностью до 0,1%.

P=(m1-m1)/m1*100

Где:

P — Содержание слабых частиц в крупнозернистом заполнителе (%);

m₁ — Общая масса частиц в каждой фракции до испытания (г);

m₂ — Общая масса неповрежденных частиц в каждой фракции после испытания (г).

Приложение: Другие инструменты и материалы, используемые с данным прибором

1. Электронные весы TD5000

2. Стандартные сита TDBZS-5/10/20/4.75/9.5/16

3. Поддон для эмали: Один большой или средний неглубокий поддон

4. Щетка 3 дюйма: Одна штука
