Автоматический прибор для испытания слабых частиц заполнителей предназначен для определения содержания слабых частиц в щебне, гравии и крупном заполнителе. Он автоматически прикладывает заданные нагрузки к каждой отдельной частице, определяя слабые частицы по их разрушению под нагрузкой. Благодаря высокой точности измерений, простоте эксплуатации и надежной работе данное оборудование для испытания заполнителей широко используется в лабораториях строительных материалов, при контроле качества заполнителей и в инженерно-исследовательских работах.

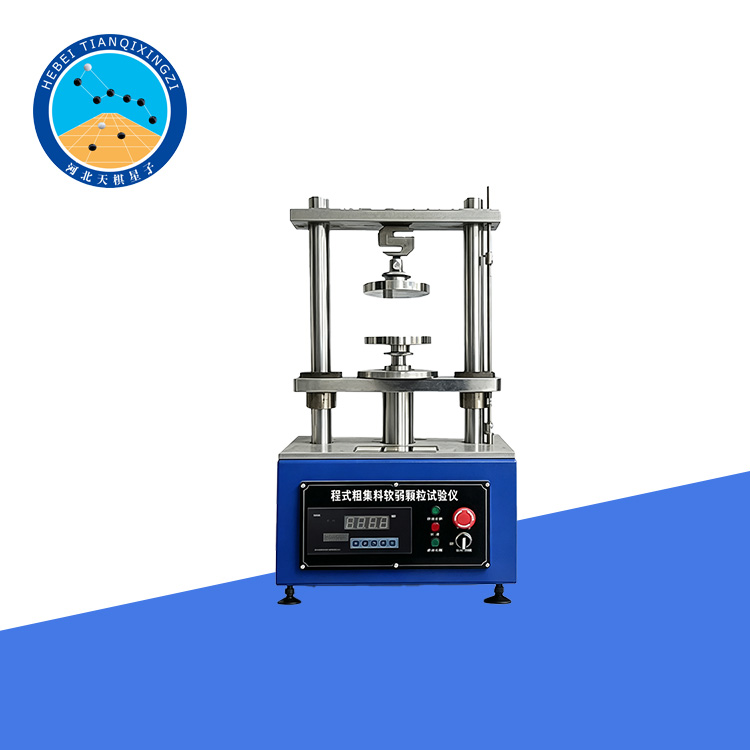

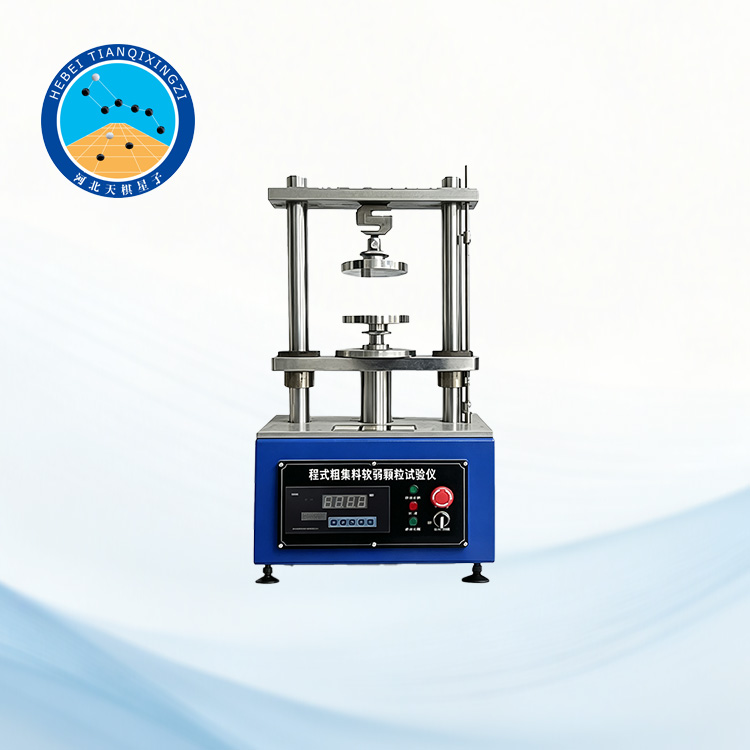

Автоматический прибор для испытания слабых частиц заполнителей

Модель: TD320-2

I. Введение в продукт

Автоматический прибор для определения содержания слабых частиц в заполнителях разработан в соответствии с методом испытания T0320-2000 «Определение содержания слабых частиц в крупных заполнителях» и используется для определения содержания слабых частиц в щебне, гравии и дробленом гравии.

Ссылки / Применимые стандарты: ASTM C142, AASHTO T112.

II. Технические характеристики

1. Грузоподъемность: ≤1000 Н

2. Способ нагружения: Нагрузка с помощью рычага

3. Ход: ≤60 мм

4. Датчик: Тензодатчик 1000 Н

5. Цифровой дисплей Питание: переменный ток 220 В, 50 Гц

III. Инструменты и материалы

1. Весы или платформенные весы: грузоподъемность 5 кг, чувствительность не более 5 г.

2. Стандартные сита: включая сита с круглыми отверстиями размером 5 мм, 10 мм и 20 мм, или сита с квадратными отверстиями размером 4,75 мм, 9,5 мм и 16 мм.

3. Машина для испытания на сжатие.

4. Прочее: неглубокий лоток, щетка и другие вспомогательные инструменты.

IV. Процедура тестирования

Взвесьте 2 кг образца воздушно-сухого заполнителя (м₁). Если размер частиц превышает 40 мм, взвесьте 4 кг образца. Просейте образец на отдельные фракции в зависимости от размера частиц:

5–10 мм, 10–20 мм и более 20 мм; или

4,75–9,5 мм, 9,5–16 мм и более 16 мм (используя сита с квадратными отверстиями).

Поместите каждую отдельную частицу из каждой фракции в центр платформы для испытания на сжатие. Приложите нагрузку 0,15 кН, 0,25 кН или 0,34 кН в зависимости от размера частиц.

Частицы, разрушающиеся под действием приложенной нагрузки, классифицируются как слабые частицы и подлежат отбраковке. Взвесьте оставшиеся неповрежденные частицы и запишите их массу (м₂).

V. Расчет

Рассчитайте содержание слабых частиц по формуле (1) с точностью до 0,1%.

P=(m1-m2)/m1x100

Где: p - содержание слабых частиц в крупном заполнителе, %;

M1 - общая масса частиц каждого класса размеров, г;

M2 - масса неповрежденных частиц каждого класса размеров после испытания, г.

VI. Инструкция по использованию прибора

1. Подключение питания: Подключите клемму питания к розетке переменного тока 220 В и включите выключатель питания. Проверьте наличие питания.

2. Включение питания: Включите выключатель питания. На экране появится сообщение о включении питания, которое затем сразу же отобразится как «0.0». После этого можно начинать работу. Если на экране не отображается «0.0», нажмите кнопку «Обнуление», чтобы обнулить показания.

3. Тестирование: Когда на ЖК-экране отобразится «0.0», можно начинать тестирование.

4. Выключение питания: Выключите выключатель питания. Если прибор не используется в течение длительного времени, отсоедините шнур питания.
