Установка для динамических испытаний геосинтетических материалов на сопротивление перфорации предназначена для оценки динамического сопротивления перфорации геотекстиля и других геосинтетических материалов. Конус из нержавеющей стали сбрасывается с заданной высоты на образец, имитируя удар острым предметом и определяя результирующую глубину проникновения. Установка подходит для лабораторных испытаний геотекстиля и других геосинтетических материалов в соответствии со стандартом ISO 13433 и соответствующими методами испытаний.

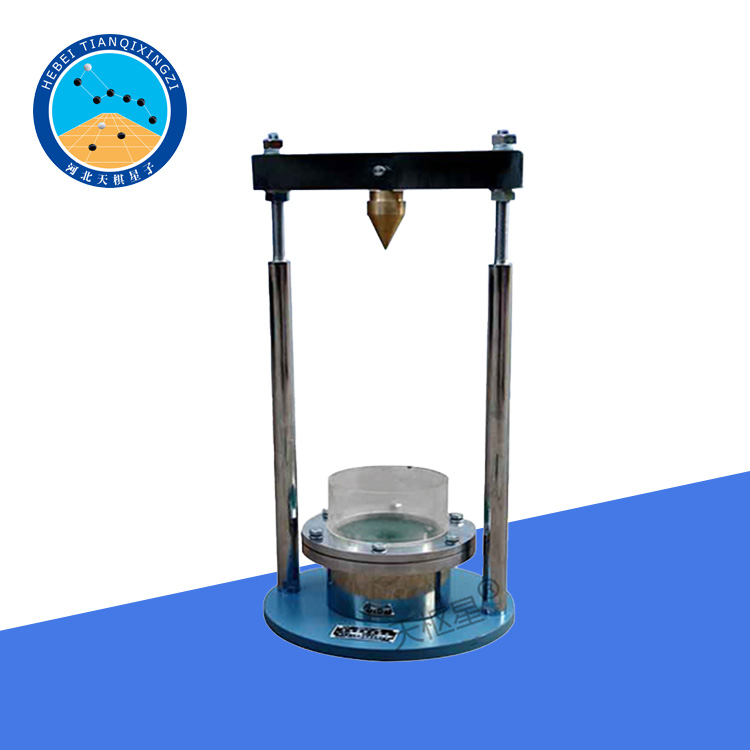

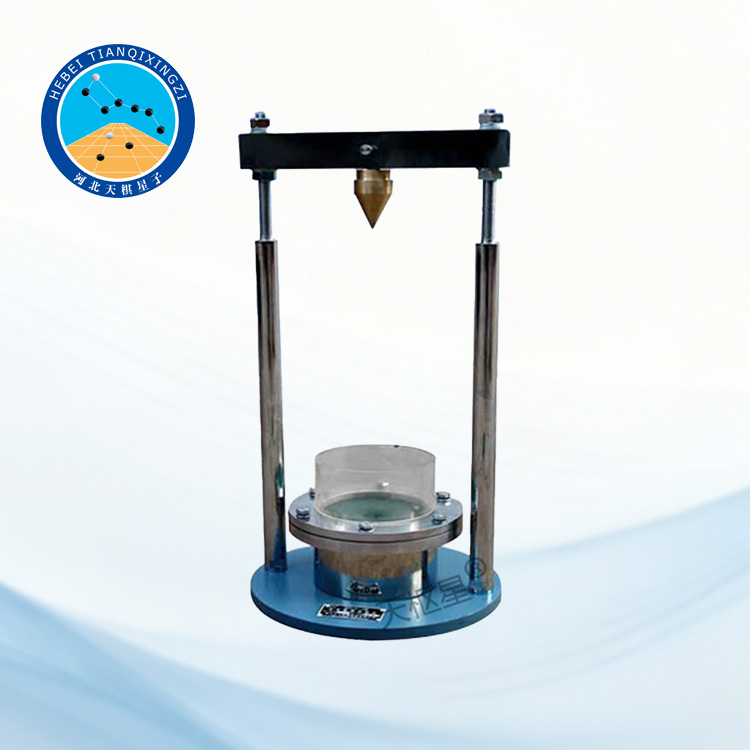

Прибор для динамического испытания геосинтетики падающим конусом

Модель: TD1128-1

I. Обзор продукта

Данный прибор предназначен для определения сопротивления геотекстиля и сопутствующих изделий пробиванию стальным конусом, сброшенным с заданной высоты. Он оценивает степень повреждения геотекстиля при ударе о его поверхность острыми камнями или подобными предметами. Рабочие характеристики прибора соответствуют требованиям GB/T 17630-1998, «Геотекстиль и сопутствующие изделия — Динамическое испытание на перфорацию — Метод сбрасывания конуса», со ссылкой на требования к прибору, указанные в ISO 13433.

II. Принцип тестирования

Образец геотекстиля горизонтально зажимается между зажимными кольцами. На образец с высоты 500 мм сбрасывается конус из нержавеющей стали заданной массы. Удар падающего конуса создает в образце отверстие. Затем в отверстие вставляется небольшой градуированный измерительный конус для определения степени проникновения.

III. Основные технические параметры

1. Внутренний диаметр зажимного кольца: 150 ± 0,5 мм

2. Расстояние от кончика конуса до образца: 500 ± 2 мм

3. Конус из нержавеющей стали: максимальный диаметр φ50 мм; угол конуса 45°; общая масса 1000 ± 5 г (включая направляющий стержень)

4. Градуированный мерный конус: масса 600 ± 5 г; деление φ2 мм/деление

5. Габаритные размеры: 435 × 575 × 1600 мм

6. Вес прибора: 55 кг

IV. Структура прибора

Прибор состоит в основном из рамы, устройства свободного падения стального конуса и зажимного кольца.

1. Рама: Жестко соединена такими компонентами, как 1) основание, 2) колонна, 3) верхняя пластина и центральная балка.

2. Основание имеет четыре регулируемые ножки. Регулируя эти ножки, пузырек в нивелирном пузырьке центрируется, обеспечивая горизонтальное положение прибора.

3. Зажимное кольцо: Зажимное кольцо представляет собой фланцевое зажимное кольцо, закрепленное восемью болтами для фиксации образца.

4. Устройство для свободного падения стального конуса

Конец стального конуса соединен с направляющим стержнем и установлен на устройстве. В промежуточной балке и верхней пластине рамы предусмотрены направляющие отверстия, обеспечивающие свободное падение конуса без изменения скорости падения. Промежуточная балка также оснащена фиксирующей рукояткой.

Стальной конус поднимается на высоту 500 мм над образцом, а затем отпускается, свободно падая и создавая в образце отверстие. Под промежуточной балкой устанавливаются металлический защитный кожух и прозрачный внешний экран. После надежной фиксации образца прозрачный внешний экран опускается вниз, после чего с помощью рукоятки освобождается стальной конус.

После падения стального конуса прозрачный внешний экран можно поднять вверх до защелки защитного кожуха, где он автоматически фиксируется в нужном положении для удобства использования.

V. Порядок работы

1. Установите прибор на устойчивое и прочное основание и выровняйте его в соответствии с разделом 4.1.

2. Поднимите стальной конус в верхнее положение и зафиксируйте его в заблокированном положении.

3. Поднимите прозрачный защитный экран и надежно закрепите образец в зажимном кольце, убедившись, что образец не имеет складок.

4. Опустите прозрачный защитный экран и отпустите фиксирующую рукоятку. Затем стальной конус свободно опустится с высоты 500 мм на образец.

5. Немедленно поднимите стальной конус в положение, описанное в разделе 5.2. Дайте конусу опуститься под собственным весом до тех пор, пока он не войдет в отверстие. Считайте данные измерений через 10 секунд.

6. Повторяйте разделы 5.3-5.5 до тех пор, пока не будут протестированы все указанные образцы.

7. Обработайте результаты испытаний в соответствии со стандартом GB/T 17630-1998.

VI. Меры предосторожности

1. В целях безопасности убедитесь, что стальной конус зафиксирован в верхнем положении каждый раз.

2. Для обеспечения свободного падения стального конуса направляющее отверстие должно быть чистым от мусора.

3. Перед тем как уронить стальной конус, опустите прозрачную защитную крышку.

4. Во избежание повреждения наконечника стального конуса не проверяйте его на твердых предметах.
