Этот тестер в основном используется для определения характеристик прямого сдвига и трения различных геосинтетических материалов, включая геотекстиль, геомембраны, георешетки и другие подобные материалы. Он позволяет проводить детальный анализ изменений данных на разных этапах процесса тестирования.

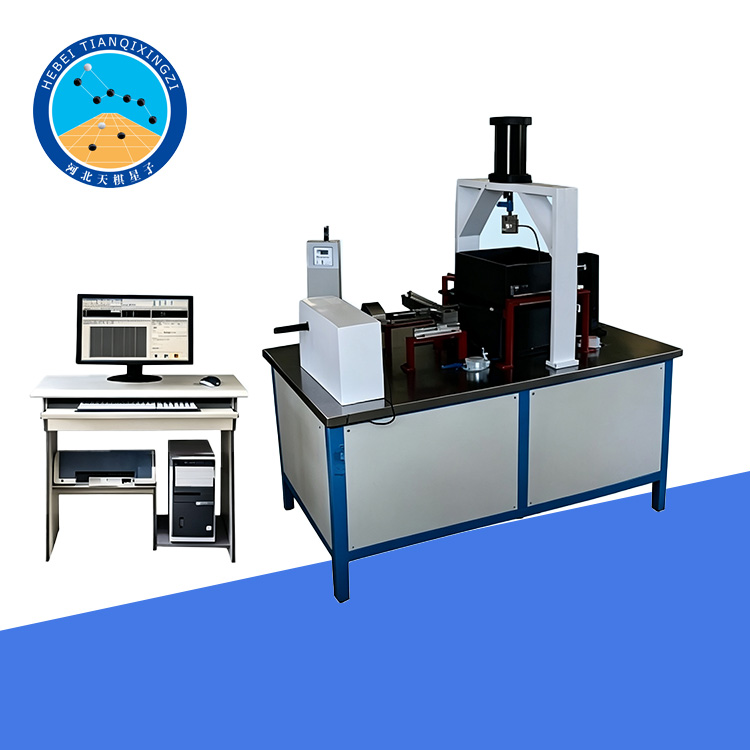

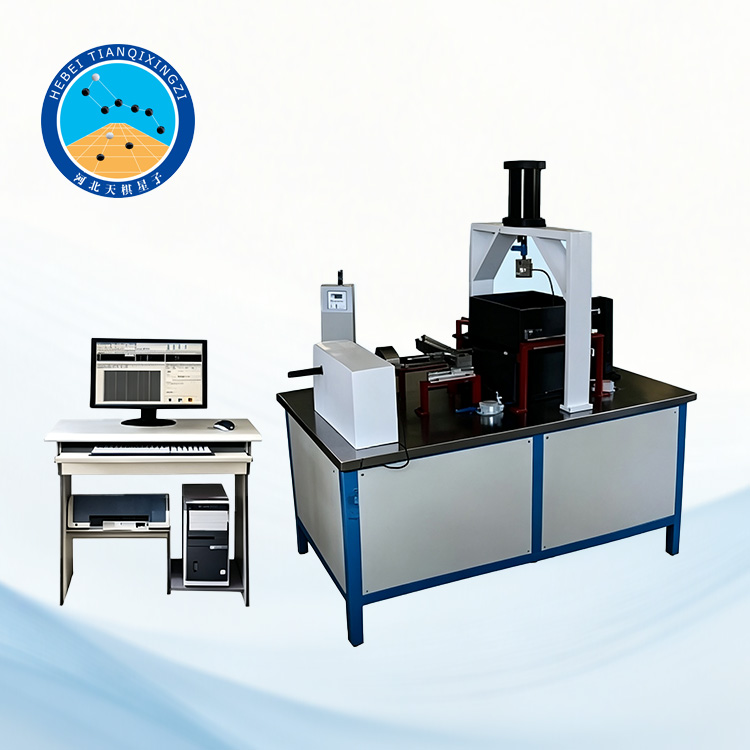

Прибор для испытания геосинтетики на сдвиг и выдергивание

Модель: TD1130-2

I. Введение в продукт

Прибор для испытания характеристик трения при выдергивании, также известный как машина для испытания геосинтетических материалов на трение при выдергивании, представляет собой специализированное испытательное оборудование для геосинтетических материалов, разработанное компанией Hebei Tianqixingzi Inspection Equipment Co., Ltd. в соответствии с требованиями национального стандарта «Методы испытаний геосинтетических материалов» с учетом требований ISO 12957-1, ASTM D5321/D5321M и ASTM D6706-01.

Данный прибор является современным испытательным оборудованием для геосинтетических материалов и идеально подходит для научно-исследовательских организаций, строительных компаний и учебных учреждений.

II. Технические параметры

1. Напряжение питания: 220 В (50 Гц ± 1%)

2. Диапазон давления: 10 кН

3. Габариты срезного ящика: 300 × 300 мм

4. Ход перемещения: 50 мм

5. Точность перемещения: 0,1 мм

6. Точность измерения касательного напряжения: 1 кПа

7. Диапазон нормальной силы: 600 кПа

8. Точность измерения нормальной силы: 10 кПа

9. Плавная регулировка скорости: 0,1-5 мм/мин

III. Метод испытания

1. Положите образец на жесткое горизонтальное основание, расположенное в нижней части срезной коробки, зажав передний конец перед зоной сдвига. Клей используется для приклеивания образца к основе (при использовании стандартной фрикционной основы из оксида алюминия адгезия не требуется). После склеивания образец должен быть ровным, без складок и складок. Относительное проскальзывание образца по основанию во время испытания не допускается.

2. Установите верхний сдвиговой ящик: заполните верхний сдвиговой ящик предварительно взвешенным стандартным песком (Примечание: стандартный песок предоставляется пользователем) слоем толщиной 50 мм. Песок должен быть равномерно распределен, а плотность в сухом состоянии после уплотнения должна составлять 1750 кг/м³.

3. Установите горизонтальное нагрузочное устройство и приложите к образцу нормальное давление 50 кПа (эталонный груз обеспечивает давление 50 кПа; предусмотрены три дополнительных стандартных груза, каждый из которых увеличивает давление на 50 кПа).

4. Приложите горизонтальную нагрузку для создания относительного смещения между верхней и нижней сдвиговыми коробками со скоростью 1 мм/мин ± 0,2 мм/мин. Непрерывно или периодически измеряйте сдвиговую силу T, регистрируя соответствующее относительное смещение ΔL с интервалом в 12 секунд. При необходимости интервал измерения можно сократить в начале испытания. Продолжайте испытание до тех пор, пока относительное смещение не достигнет 16,5% от длины плоскости сдвига, затем завершите испытание.

5. Инструкция по работе с ЖК-дисплеем

1. Включите питание.

2. Нажмите функциональную клавишу для начала нового теста.

3. Введите требуемую скорость теста, затем нажмите клавишу подтверждения.

Отображаемые параметры: сила сдвига, напряжение сдвига, пиковое значение и смещение.

4. Нажмите кнопку «Старт», чтобы начать испытание. Нормальное напряжение прикладывается постепенно. Первое испытание проводится при 50 кПа, и если результат верен, система автоматически переходит к следующим уровням нормального напряжения: 100 кПа, 150 кПа и 200 кПа.

5. Измерение смещения начинается автоматически. Когда смещение достигает 16,5% от общей длины контактной поверхности, испытание завершается, и машина автоматически останавливается. Результаты испытания отображаются на экране. Если результат испытания верен, нажмите кнопку «Подтвердить».

6. Нажмите функциональную клавишу, чтобы открыть функцию запроса результатов. Результаты теста отобразятся на экране.

7. Нажмите клавишу подтверждения/печати, чтобы распечатать результаты теста. Принтер начнет печать автоматически.

IV. Основные характеристики

1. Управление с помощью микрокомпьютера: В испытательном стенде используется система управления на основе микрокомпьютера с ЖК-дисплеем для удобства работы и мониторинга данных испытаний в режиме реального времени.

2. Широкий спектр применения: Подходит для прямого испытания характеристик сдвига и трения геотекстиля, геомембран, георешеток, геокомпозитов и других геосинтетических материалов.

3. Автоматическая нагрузка и испытание: Система может автоматически прикладывать заданное нормальное напряжение и проводить испытание на сдвиг в соответствии с выбранной скоростью испытания.

4. Мониторинг данных в реальном времени: В ходе испытания можно отображать и отслеживать силу сдвига, напряжение сдвига, пиковое значение, смещение и другие параметры испытания.

5. Автоматическая запись данных: Данные испытания могут автоматически записываться на протяжении всего процесса, что упрощает последующий анализ и оценку результатов.

6. Автоматическая последовательность испытаний: Испытательный стенд может автоматически выполнять испытания при различных уровнях нормальной нагрузки, сокращая ручное вмешательство и повышая эффективность испытаний.

7. Печать данных: Встроенная функция печати позволяет распечатывать результаты испытаний непосредственно после их завершения.
