Установка для испытания геосинтетики на кольматацию методом градиентного отношения предназначена для испытаний фильтрующих слоев из геосинтетических материалов. Она используется для определения коэффициента фильтрации и коэффициента проницаемости системы «грунт–геотекстиль» и ее границы раздела при заданных условиях потока воды, а также для определения содержания грунтовых частиц, удерживаемых геотекстилем. Результаты испытаний используются для оценки того, может ли геосинтетический материал, применяемый в качестве фильтрующего слоя для определенного грунта, привести к недопустимой кольматации.

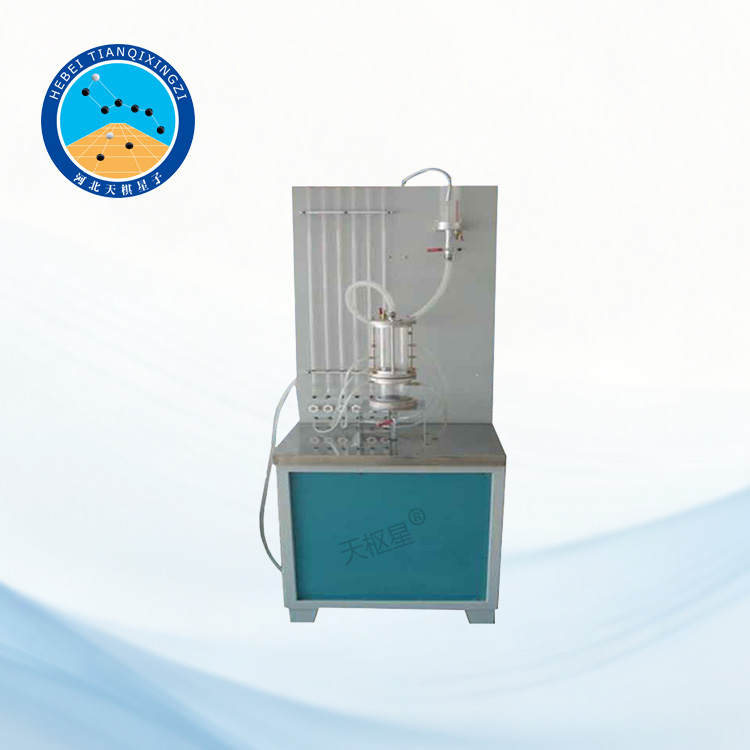

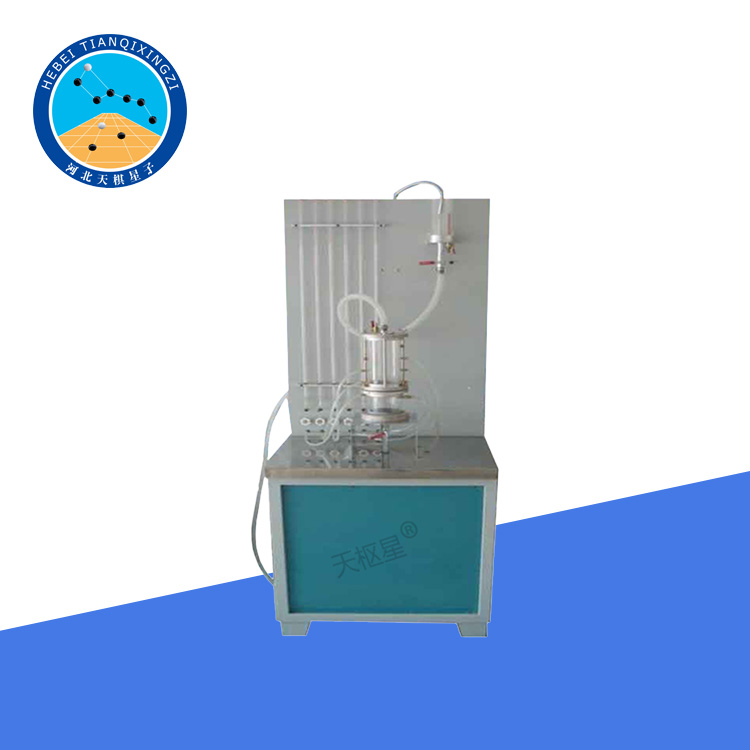

Установка для испытания геосинтетики методом градиентного отношения

Модель: TD1145-1

I. Введение в продукт

Установка для испытания геосинтетики на кольматацию методом градиентного отношения разработана и изготовлена компанией Hebei Tianqixingzi Inspection Equipment Co., Ltd. в соответствии со стандартом JTG E50-2006 «Методы испытаний геосинтетических материалов для дорожного строительства» (T 1145-2006 «Испытание на кольматацию»), с учетом требований ASTM D5101.

Ячейка для испытания проницаемости методом градиентного отношения изготовлена из сплавных материалов с обеих сторон и органического материала в средней части. Она обеспечивает отличные герметизирующие свойства и позволяет быстро и удобно устанавливать и извлекать испытуемые образцы.

II. Технические параметры

1. Внутренний диаметр испытательного цилиндра: Φ100 мм

2. Толщина образца почвы: 100 мм

3. Диаметр сита: 6 мм

4. Внутренний диаметр пробирки: 3 мм

5. Шкала измерения давления: 1 мм

6. Питание: 220 В, 50 Гц

7. Габаритные размеры: 650 × 750 × 1900 мм (Д × Ш × В)

8. Вес: 125 кг

III. Процедура испытаний

1. Отбор проб: Отбор проб производится в соответствии с требованиями Т 1101-2006.

2. Количество и размеры образцов: Размеры образцов должны соответствовать размерам пермеаметра. Количество образцов определяется в соответствии с фактической конфигурацией испытания и количеством слоев геотекстиля, указанным в проектируемом фильтрующем слое.

3. Первичное взвешивание: Перед испытанием взвесьте образец геотекстиля с точностью до 0,01 г.

4. Подготовка грунта: Высушите образец грунта на воздухе и просейте его, чтобы удалить частицы размером более 5 мм.

5. Вода для испытаний: Для испытаний следует использовать деаэрированную воду. Температура воды предпочтительно должна быть на 3–4°C выше комнатной температуры.

6. Установка образца: Поместите образец геотекстиля и сито вместе в зажимное устройство и надежно зафиксируйте их.

7. Загрузка образца почвы: Загрузите образец почвы на высоту 100 мм. Для рыхлых образцов почвы используйте воронку, чтобы засыпать высушенную на воздухе почву в пермеаметр и выровнять поверхность. Для плотных образцов почвы уплотните почву слоями до заданной плотности. При подготовке образца следует соблюдать осторожность, чтобы предотвратить засорение входного отверстия измерительной трубки давления.

8. Насыщение образца почвы: Введите воду через дренажную трубу так, чтобы вода медленно поступала снизу образца. Напор воды на входе можно регулировать до уровня менее 25 мм, пока уровень воды не поднимется на определенную высоту над верхней поверхностью образца почвы. Затем введите воду через входную трубу до тех пор, пока весь контейнер не будет заполнен водой. Для ускорения насыщения образца почвы можно использовать вакуумный насос.

9. Регулировка уровня воды: Отрегулируйте уровень воды так, чтобы гидравлический градиент i достиг 1,0, и наблюдайте за изменениями уровня воды в измерительных трубках давления.

10. Начало проницаемости: Когда показания всех измерительных трубок давления стабилизируются, поддерживайте постоянный напор воды в емкости с водой, расположенной выше по потоку. Откройте выпускной клапан и дайте воде пройти через образец.

11. Измерение и регистрация: Измеряйте уровень воды в измерительных трубках и объем фильтрации каждый час. Одновременно регистрируйте время фильтрации и температуру воды. Продолжайте измерения в течение 24 часов. Если показания еще не полностью стабилизировались, интервал измерения может быть соответствующим образом увеличен до получения стабильных показаний.

12. Регулировка гидравлического градиента: После завершения испытания при гидравлическом градиенте i = 1,0 отрегулируйте гидравлический градиент и проведите испытания на том же образце при i = 2,5, 4,0 и 10,0 соответственно. После каждого увеличения гидравлического градиента дождитесь стабилизации показаний измерительных трубок и поддерживайте фильтрацию при этом градиенте не менее 1,5 часов. Когда i = 10,0 и показания измерительных трубок стабилизируются, повторите шаги 10–11.

13. Завершение испытания: После испытания извлеките образец геотекстиля и аккуратно удалите с его поверхности рыхлую почву. Высушите образец в печи, а затем взвесьте общую массу образца геотекстиля и почвы, оставшейся внутри него, с точностью до 0,01 г.

IV. Протокол испытаний

Протокол испытаний должен включать следующее:

1. Название образца, его характеристики и описание состояния;

2. Описание состояния образца;

3. Дата испытания;

4. Технические характеристики пермеаметра и основные технические показатели;

5. Эффективная площадь поперечного сечения образца для потока воды;

6. Для определения общей проницаемости: набор кривых зависимости скорости потока от потерь напора для каждого образца.

V. Ключевые особенности

1. Широкое применение: Подходит для оценки потенциала засорения и фильтрующей способности геотекстиля и других геосинтетических материалов, используемых в качестве фильтрующих слоев.

2. Испытание с градиентным соотношением: Поддерживает испытания при различных гидравлических градиентах, включая i = 1,0, 2,5, 4,0 и 10,0, что позволяет всесторонне оценить проницаемость системы грунт-геотекстиль.

3. Надежная герметизация: В ячейке для испытания проницаемости с градиентным соотношением используются сплавы с обеих сторон и органический материал посередине, что обеспечивает хорошую герметизацию и минимизирует утечку воды во время испытаний.

4. Удобная установка образцов: Зажимная конструкция облегчает быструю и удобную установку и извлечение испытательных образцов.

5. Комплексная оценка: Тестер может использоваться для определения характеристик проницаемости, поведения потока воды и количества грунта, удерживаемого геотекстилем, что обеспечивает основу для оценки эффективности засорения геосинтетических фильтрующих материалов.
