Тестер защиты текстиля от ультрафиолетового излучения и коэффициента защиты от ультрафиолета (UPF) — это специализированный прибор, предназначенный для оценки эффективности защиты текстиля и тканей от ультрафиолетового излучения. Он измеряет пропускание УФ-излучения и определяет коэффициент защиты от ультрафиолета (UPF), а также пропускание UVA и UVB излучения, предоставляя надежные данные для оценки эффективности защиты от ультрафиолетового излучения одежды, тканей и других текстильных материалов.

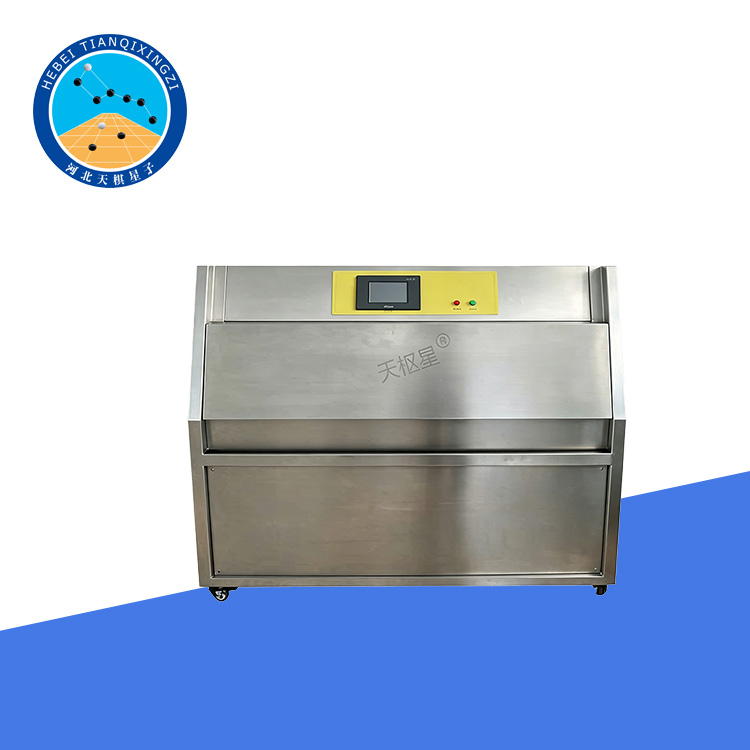

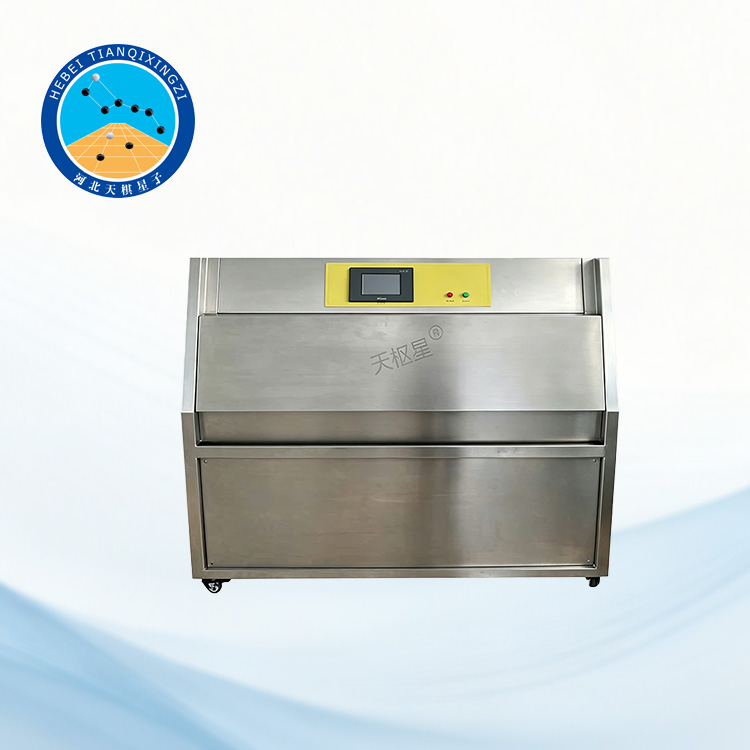

Прибор для испытания УФ-защиты и UPF текстиля

Модель: TD1164-2

I. Область применения

Испытатель стойкости к ультрафиолетовому излучению (метод с использованием люминесцентных УФ-ламп), также известный как тестер защиты текстильных материалов от ультрафиолетового излучения, представляет собой специализированный прибор для определения коэффициента пропускания УФ-излучения и защитных свойств текстильных материалов от ультрафиолетового излучения. Прибор позволяет непосредственно измерять коэффициент защиты от ультрафиолетового излучения (UPF), а также коэффициент пропускания UVA (UV-A) и UVB (UV-B).

Ссылочные стандарты: AATCC TM183, ASTM D6544

II. Технические характеристики

1. Диапазон длин волн и точность: 280–400 нм, 1 нм

2. Диапазон пропускания и разрешение: 0–100%, 0,01%

3. Диапазон и разрешение UPF: 0–50, 0,1; >100, 0,5

4. Высота порта для образца: 12 мм

5. Габаритные размеры: 500 × 310 × 300 мм (Д × Ш × В)

III. Конструкция испытательной камеры

1. Внешняя поверхность камеры:

Пластина из нержавеющей стали SUS с порошковым покрытием; Внутренняя поверхность камеры: пластина из нержавеющей стали SUS.

2. Крышка камеры:

Пластина из нержавеющей стали SUS с порошковым покрытием.

С обеих сторон рабочей камеры установлено 8 флуоресцентных УФ-ламп UV-A или UV-B.

Система нагрева использует метод водяной бани во внутренней камере, обеспечивая быстрый нагрев и равномерное распределение температуры.

Крышка камеры имеет двустороннюю шарнирную конструкцию для легкого и плавного открывания и закрывания.

Уровень воды во внутренней камере автоматически пополняется, предотвращая повреждение нагревательных трубок из-за сухого нагрева.

Стойка для образцов изготовлена из нержавеющей стали или алюминиевого сплава.

Дно испытательной камеры оснащено высококачественными фиксирующимися полиуретановыми колесиками.

Дренажная система использует вихревые и U-образные устройства для сбора осадка, обеспечивающие эффективный отвод воды.

Поверхность образца параллельна плоскости УФ-ламп.

В моделях распылительного типа внутри камеры установлены автоматические распылительные форсунки с регулируемым давлением воды.

Защита от воздействия УФ-ламп: При работе УФ-ламп и открытии дверцы камеры система автоматически отключает питание УФ-ламп и переходит в режим сбалансированного охлаждения для предотвращения травм персонала, связанных с воздействием УФ-излучения.

Защита от перегрева: Если температура внутри камеры становится чрезмерно высокой, система автоматически отключает электропитание и переходит в сбалансированный режим охлаждения.

3. Система управления камерой для испытаний на УФ-старение/атмосферное старение

Контроллер температуры и влажности: Оснащен высокоточным цифровым микрокомпьютерным контроллером, импортированным из Южной Кореи.

Точность отображения температуры: 0,1°C

Разрешение измерения температуры: ±0,1°C

Датчик температуры: платиновый резистивный датчик температуры PT100.

IV. Метод контроля

Регулирование температуры и влажности с помощью теплового баланса;

Регулирование температуры и влажности осуществляется с помощью системы ПИД-регулятора + твердотельного реле для скоординированного управления по одному каналу;

Защита от перегрева, перегрева, низкого уровня воды, перегрузки, тока утечки; полностью изолированные клеммные колодки; автоматическое отключение и другие виды защиты;

V. Технические характеристики

Размеры рабочей камеры: 450 × 1170 × 500 мм

Габаритные размеры: 580 × 1280 × 1450 мм

Диапазон температур: от +10°C до 70°C (комнатная температура)

Диапазон относительной влажности: 90–98%

Равномерность влажности: ±2%

Равномерность температуры: ±2°C

Колебания температуры: ±0,5°C

Колебания влажности: ±2% относительной влажности

Стандартные размеры образца: 75 × 150 мм или 75 × 300 мм (специальные размеры должны быть указаны в договоре).

Глубина резервуара для воды: 25 мм, с автоматическим регулированием.

Эффективная площадь облучения: 900 × 210 мм

Длина волны УФ-излучения: УФ-А: 315–400 нм; УФ-В: 280–315 нм

Время тестирования: 0–999 ч, регулируемое

Температура черной панели: 40–65°C

Время воздействия УФ-излучения и конденсации: регулируемое поочередно

VI. Процедура испытаний

1. Расположите держатель образца так, чтобы открытая поверхность образца была обращена к источнику света. При необходимости заполните все зазоры черной пластиной для обеспечения равномерного освещения.

2. Проводите испытание непрерывно в соответствии с выбранными условиями и процедурой, а также требуемым количеством циклов. Перерывы для технического обслуживания оборудования и осмотра образца должны быть сведены к минимуму.

VII. Протокол испытаний

Протокол испытаний должен включать следующее:

⑴ Название образца, его характеристики и описание условий;

⑵ Метод испытаний;

⑶ Подробное описание модели испытательной камеры, ламп и системы фильтров, включая график замены и график мест замены, а также интенсивность излучения на поверхности образца;

⑷ Модель и способ установки черного стандартного термометра или черного панельного термометра;

⑸ Средние значения и отклонения температуры черного эталона или температуры черной панели и относительной влажности, а также циклов распыления воды и конденсации;

⑹ Свойства задней пластины образца, опорной рамы и принадлежностей, а также условия вращения образца;

⑺ Метод определения стадии облучения; если используется интенсивность облучения, опишите измерительный прибор;

⑻ Если измеряется эталонный образец, опишите изменения в эталонном образце;

⑼ Результаты испытаний, персонал, проводивший испытания, дата и другая информация.
