Прибор для определения стойкости геотекстиля к истиранию предназначен для оценки стойкости к истиранию тканых и нетканых геотекстильных материалов, а также сопутствующих изделий. Прибор моделирует контролируемое трение между образцом и абразивной поверхностью при заданной нагрузке и возвратно-поступательном движении. Путем сравнения прочности на разрыв до и после истирания определяется процент потери прочности на разрыв, что позволяет получить надежные данные для оценки долговечности и износостойкости геотекстильных материалов.

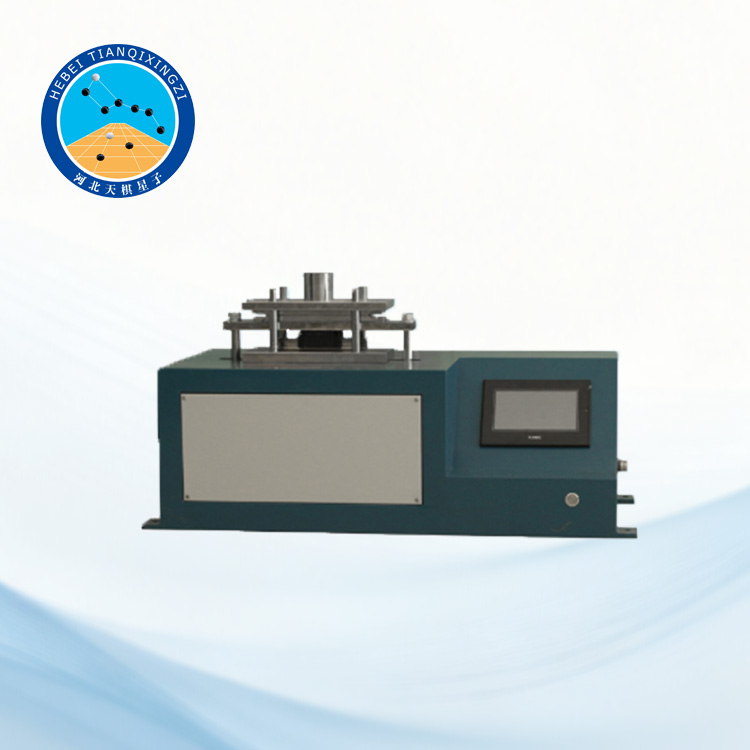

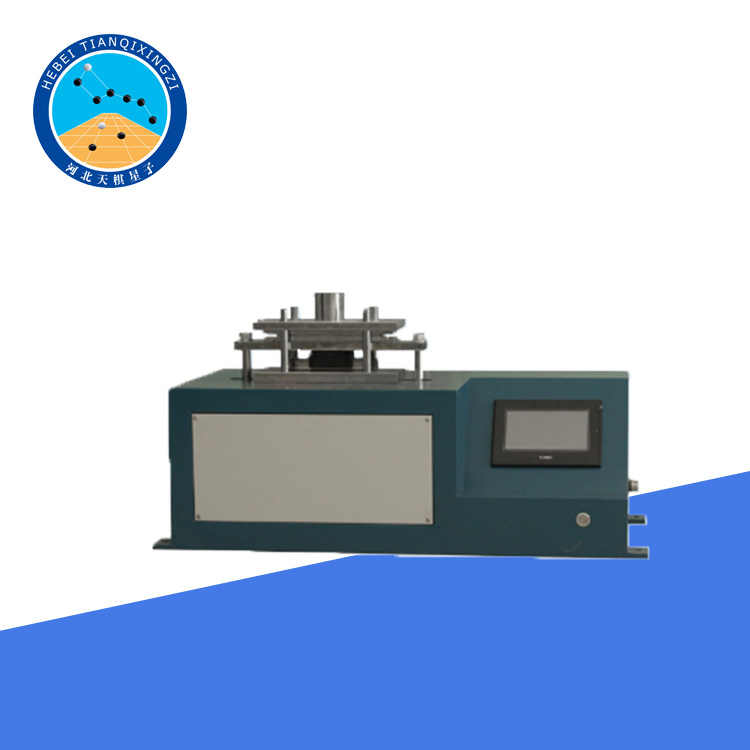

Прибор для определения стойкости геотекстиля к истиранию

Модель: TD17636-1

I. Обзор продукта

Этот прибор предназначен для определения стойкости к истиранию тканых геотекстилей, нетканых геотекстилей и сопутствующих изделий. Принцип испытания заключается в следующем: образец закрепляют на платформе и подвергают трению об абразивный материал с заданными характеристиками поверхности при установленной нагрузке и заданных условиях истирания. Прочность образца на разрыв измеряют до и после истирания, а стойкость к истиранию оценивают по проценту потери прочности на разрыв.

Ссылочные стандарты: GB/T 17636, ASTM D4886

II. Технические характеристики

1. Верхняя пластина: 50 мм × 200 мм

2. Нижняя пластина: а) Размеры: 50 мм × 200 мм

б) Ход: 25±1 мм; Частота: 90 раз/минуту

3. Вес образца подшипника: 6±0,01 (кг)

4. Количество циклов трения: 2 - 99999 раз, произвольно устанавливаемое.

5. Габаритные размеры: 935×275×350 (мм)

III. Процедура испытаний

★ Перед испытанием подготовьте образцы в стандартной атмосфере, указанной в GB/T 6529.

★ Поместите подготовленный образец на неподвижную верхнюю пластину и закрепите оба конца образца зажимами. Поместите абразивный материал на возвратно-поступательную нижнюю пластину и закрепите оба конца абразива зажимами.

★ Поместите верхнюю пластину поверх нижней пластины, убедившись, что образец и абразивный материал правильно выровнены.

★ Приложите к верхней пластине общую нагрузку (6 ± 0,01) кг, включая вес верхней пластины.

★ Включите выключатель питания и установите необходимое количество циклов истирания. Начните испытание на истирание. Испытательный стенд работает с частотой 90 циклов в минуту и истирает образец в течение 750 циклов с заданной частотой или до полного износа образца. Если образец изношен до завершения заданного количества циклов, сообщите об этом и запишите количество циклов, в течение которых произошел износ. В случае возникновения каких-либо неисправностей во время испытания нажмите кнопку «Стоп», чтобы остановить машину. Перед началом следующего испытания нажмите кнопку «Сброс счетчика», чтобы сбросить счетчик циклов до нуля.

★Если образец или абразивный материал соскальзывает в зажиме, выбросьте образец, отрегулируйте его положение и протестируйте другой образец. Меняйте абразивный материал после каждого испытания и проводите испытания на растяжение на эталонном образце и образце износа соответственно в соответствии с CB/T3923.1.

IV. Расчет и представление результатов

Рассчитайте процентное снижение прочности на растяжение для каждого образца и округлите результат до ближайшего 1%:

Снижение прочности на растяжение (%) = [(FA − FB) ÷ FA] × 100

Где:

FA — прочность на разрыв эталонного образца, Н;

FB — прочность на разрыв образца после истирания, Н.

Рассчитайте среднее процентное снижение прочности на растяжение и коэффициент вариации (CV) для пяти образцов.

V. Протокол испытаний

Протокол испытаний должен включать следующую информацию:

а) Номер настоящего стандарта;

б) Идентификация образца в соответствии с GB 14798;

в) Направление испытания и поверхность испытываемого образца;

г) Средняя процентная потеря прочности на растяжение, %;

д) Коэффициент вариации потери прочности на растяжение, %;

е) Любые отклонения от требований настоящего стандарта, такие как количество циклов истирания, приложенная нагрузка и т. д.;

ж) Любые аномальные условия, наблюдаемые во время испытания, такие как износ образца.
