Прибор для определения водопроницаемости GCL из натриевого бентонита предназначен для определения гидравлической проводимости и противофильтрационных свойств гидроизоляционных матов из натриевого бентонита и других геосинтетических глинистых экранов (GCL). Прибор подходит для использования в лабораториях, организациях по контролю качества, научно-исследовательских институтах, университетах и на предприятиях, производящих геосинтетические материалы.

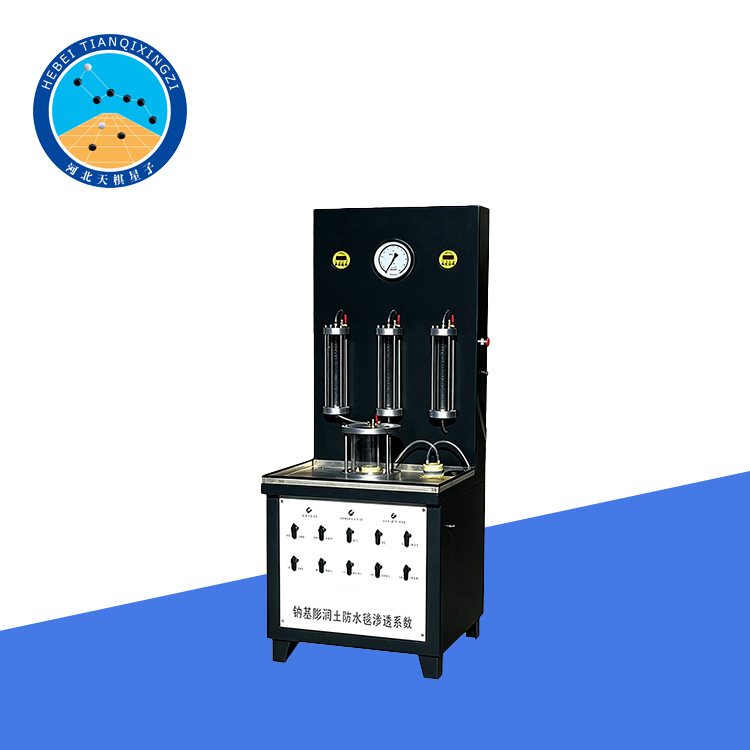

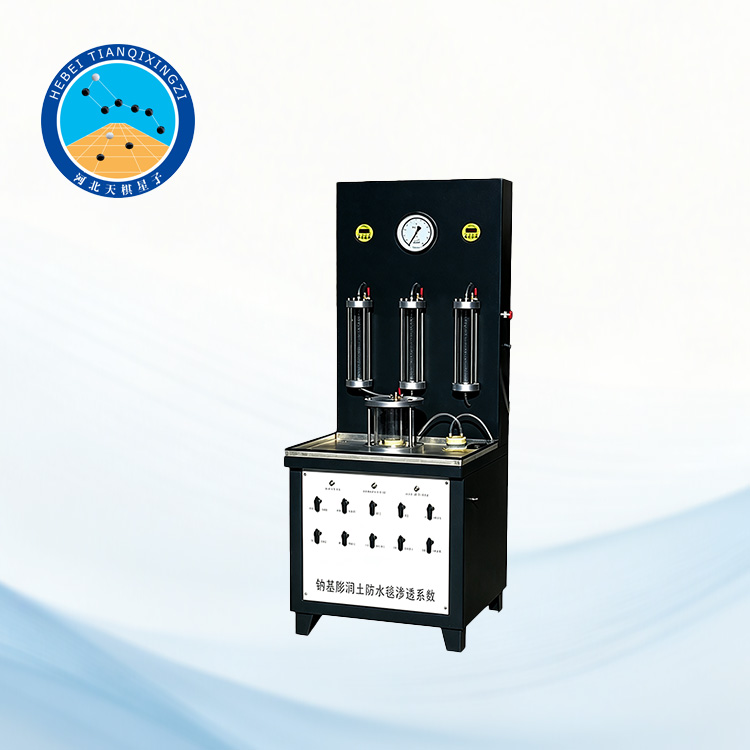

Прибор для определения проницаемости GCL из натриевого бентонита

Модель: TD-1208

I. Введение в продукт

Разработанный в соответствии со стандартом JG/T 193-2006, данный прибор предназначен для определения гидравлической проводимости гидроизоляционных матов из натриевого бентонита (геосинтетических глинистых экранов, GCL) при заданной разности гидравлического давления. Прибор измеряет объемный расход воды, проходящей через образец за определенный период времени, а также толщину образца при заданном гидравлическом градиенте, после чего рассчитывает гидравлическую проводимость.

Справочные стандарты: ASTM D6766-25, ASTM D5887/D5887M

II. Характеристики продукта

1. Оснащен высокоточным манометром для предварительной установки давления в пермеационной ячейке и резервуаре перед ней, с автоматической компенсацией давления и точным контролем давления.

2. Оснащен прозрачными акриловыми резервуарами, обладающими превосходной герметичностью, для удобства наблюдения во время испытаний.

3. Оснащен специальными регулирующими клапанами для независимого управления подачей воздуха, воды и дренажем для пермеационной ячейки и резервуаров перед и после нее.

4. Используются фитинги из чистой меди для обеспечения прочности и длительного срока службы.

5. Оснащены соответствующими клапанами регулирования давления для удобной ручной регулировки давления для каждого набора образцов.

6. Автоматическая подача воды.

III. Технические параметры

1. Размер образца: Ф70 мм

2. Максимальная испытательная сила: 100 кПа

3. Габаритные размеры: 820x730x1850 мм

4. Вес: 100 кг

5. Внутренний диаметр резервуаров до и после резервуара: 60 мм

IV. Принцип тестирования

Образец GCL из натриевого бентонита устанавливается в пермеаметре и подвергается воздействию заданной разности гидравлического давления. Вода проходит через образец при контролируемых условиях давления. Измеряются расход воды и толщина образца, после чего гидравлическая проводимость рассчитывается на основе полученных данных и условий испытания.

V. Показатели испытаний

Гидравлическая проводимость GCL;

Расход фильтрации;

Толщина образца;

Противофильтрационные свойства;

Водопроницаемость гидроизоляционных матов из натриевого бентонита.

VI. Ключевые преимущества

1. Точное регулирование давления: Высокоточные компоненты системы регулирования давления обеспечивают стабильное и точное испытательное давление.

2. Визуальный контроль: Прозрачные резервуары позволяют удобно наблюдать за уровнем воды и условиями испытаний.

3. Независимое управление: Подача воздуха, подача воды и слив могут контролироваться независимо, что обеспечивает гибкость в работе.

4. Автоматическая подача воды: Автоматическая система подачи воды упрощает эксплуатацию и повышает эффективность испытаний.

5. Прочная конструкция: Высококачественные медные фитинги и надежные компоненты управления обеспечивают длительный срок службы.

6. Лабораторные испытания: Компактная и практичная конструкция делает его подходящим для рутинных лабораторных испытаний и контроля качества.
