Электрогидравлическая универсальная машина для испытания материалов предназначена для испытаний на растяжение, сжатие и изгиб широкого спектра материалов, таких как металлы, строительные материалы и композиты. Она отличается стабильным приложением нагрузки, точным измерением силы и надежным выводом данных, что делает ее идеальной для контроля качества, исследовательских лабораторий и промышленного применения в области испытания материалов.

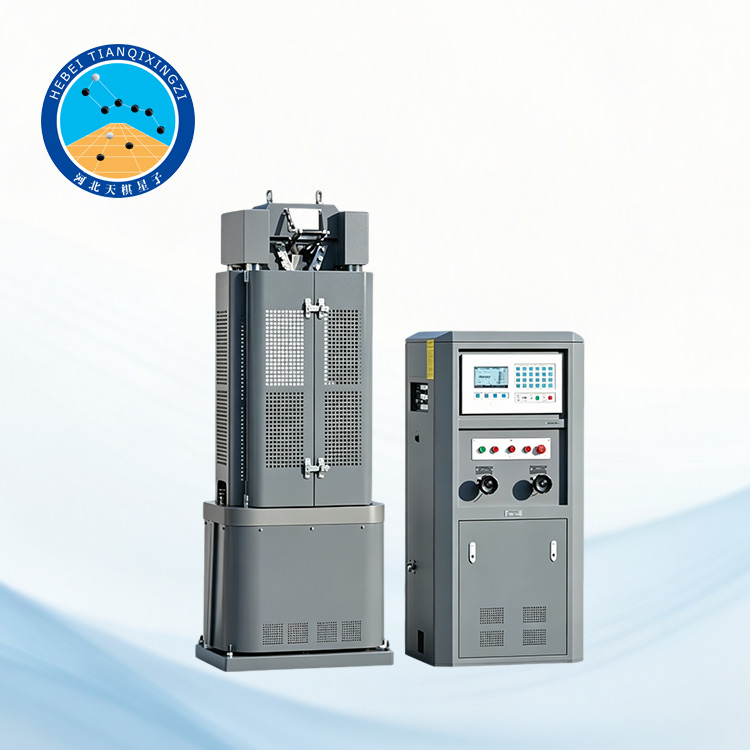

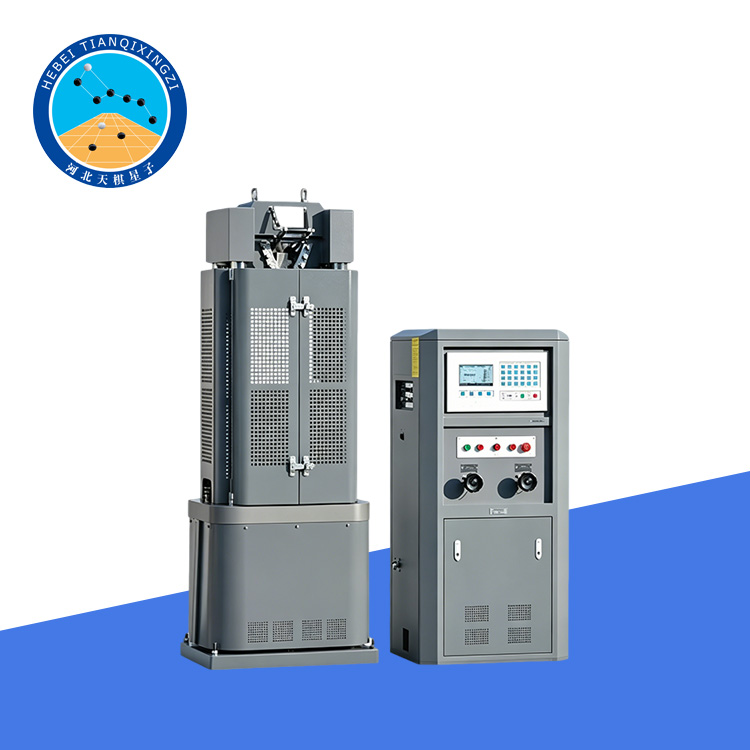

Электрогидравлическая универсальная испытательная машина для материалов

Модель: TDWE-100B

I. Введение в продукт

Данная серия испытательных машин в основном используется для испытаний металлических материалов на растяжение, сжатие и изгиб, и оснащена приспособлением для холодной гибки, предназначенным для технологических испытаний металлических материалов. Таким образом, машина отвечает требованиям испытаний научно-исследовательских учреждений, инфраструктурных объектов, металлургических, машиностроительных предприятий и различных учебных лабораторий.

Испытательная машина имеет гидравлическую цилиндрическую конструкцию с нижним расположением цилиндра, гидравлическую нагрузку, измерение силы на основе датчиков и цифровое отображение силы. Скорость нагружения может регулироваться вручную. Она проста в эксплуатации, стабильна в работе, безопасна и надежна. Данная серия состоит из основного блока и блока измерения силы, являющихся двумя независимыми частями, а система управления использует систему отображения на основе приборов.

Применяемые или соблюдаемые стандарты: GB/T228, GB/T2611, GB/T16826, ISO 6892-1, ISO 7500-1, ASTM A370, ASTM E4.

II. Технические параметры

Максимальная испытательная сила: 100

Класс точности испытательной машины: Класс 1

Максимальное расстояние между зажимами (включая ход поршня): 500 мм

Эффективное расстояние между колоннами: 270 мм

Толщина зажима плоского образца: 0–15 мм

Максимальная ширина зажима плоского образца: 58 мм

Диаметр зажима круглого образца: Φ0–Φ22 мм

Максимальное расстояние между верхней и нижней компрессионными пластинами: 430 мм

Диаметр компрессионной пластины: Φ100 мм

Расстояние между двумя опорами во время испытания на изгиб: 30–300 мм

Максимальная ширина опорных роликов для испытания на изгиб: 140 мм

Максимальная высота для испытания на изгиб: 90 мм

Диаметр поршня × ход: Φ80 × 150 мм

Скорость подъема рабочего стола: 0–170 мм/мин

Скорость подъема поперечной балки: 240 мм/мин

Мощность двигателя масляного насоса: 1,1 кВт

Мощность двигателя подъемного механизма поперечной балки: 0,55 кВт

Способ захвата: гидравлический / ручной

Габаритные размеры основного блока (без учета хода): 650 × 620 × 1750 мм

Габаритные размеры вспомогательного блока: 500 × 700 × 1500 мм

Габариты упаковки основного блока: 900 × 710 × 2030 мм

Габариты упаковки вспомогательного блока: 1050 × 870 × 1700 мм

Вес упаковки (основной блок / блок измерения силы с принадлежностями): 900 / 400 кг

IV. Характеристики оборудования

Использует гидравлическую систему нагружения для стабильной и надежной работы;

Цифровой дисплей силы для интуитивно понятного и точного измерения;

Регулируемая скорость нагружения для удовлетворения различных потребностей в тестировании;

Высокая жесткость конструкции для долговременной стабильности;

Оснащен различными зажимами для адаптации к различным образцам;

Комплексная система защиты для надежной работы.

V. Преимущества оборудования

Высокая стабильность гидравлической системы;

Широкий спектр применимых материалов (металлы, строительные материалы и т. д.);

Продуманная конструкция и низкий уровень отказов;

Высокая экономическая эффективность, подходит для лабораторных и промышленных испытаний;

Широкий спектр применения (металлургия, строительство, научные исследования, университеты).
