Универсальная испытательная машина (УИМ) с микрокомпьютерным управлением предназначена для испытаний на растяжение, сжатие, изгиб и сдвиг металлов, пластмасс, резины и композитных материалов. Оснащенная высокоточным датчиком нагрузки, ЖК-дисплеем реального времени, функцией хранения данных, анализом кривых и опциональным экстензометром, она широко используется в лабораториях, университетах, исследовательских центрах и отделах контроля качества.

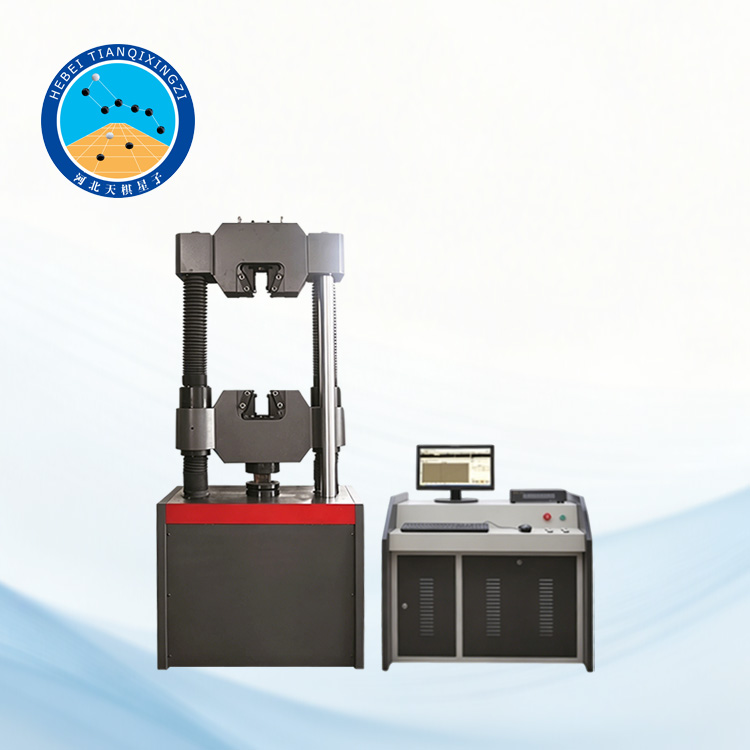

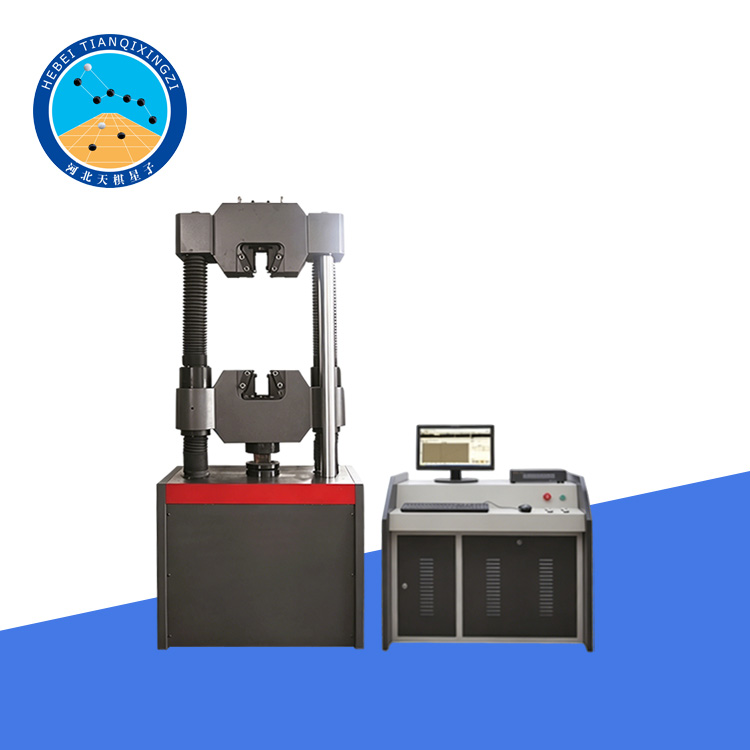

Универсальная испытательная машина с микрокомпьютерным управлением

Модель: TDWE-2000B

I. Введение в продукт

Универсальная испытательная машина с микрокомпьютерным управлением предназначена для проведения испытаний на растяжение, сжатие, изгиб и сдвиг широкого спектра металлических и неметаллических материалов. В ней используется высокоточный датчик нагрузки для измерения силы, а ЖК-дисплей обеспечивает мониторинг в реальном времени испытательной силы, скорости нагружения, верхнего и нижнего пределов текучести, а также кривой зависимости силы от времени.

Станок отличается интуитивно понятным управлением, высокой точностью и автоматическим масштабированием кривых в зависимости от изменений нагрузки и времени, что обеспечивает четкий и эффективный анализ результатов испытаний. Для более комплексного исследования деформации материала его можно оснастить экстензометром и системой измерения перемещений.

Система способна хранить до 1000 записей испытаний, которые можно удобно извлекать по номеру образца. Дополнительные функции включают отслеживание скорости нагружения, защиту от перегрузки, защиту от сбоев питания, функцию часов реального времени и встроенный микропринтер для немедленного вывода результатов испытаний.

Предусмотрен коммуникационный интерфейс для подключения к компьютерной системе. Машина также может быть подключена к локальной сети (LAN), что позволяет удаленно передавать и выводить данные испытаний и кривые для централизованного управления данными.

Применимые стандарты:

ISO 7500-1: Металлические материалы — Проверка статических одноосных испытательных машин

ASTM E4: Стандартные методики проверки силы испытательных машин

II. Технические параметры

Максимальная испытательная сила: 2000 (кН)

Точность показаний испытательной машины: Класс 1

Максимальное расстояние между зажимными устройствами (включая ход поршня): 750 мм

Толщина зажима плоского образца: 15-50 мм

Диаметр зажима круглого образца: Φ20-60 мм

Максимальное расстояние между верхней и нижней прижимными пластинами: 550 мм

Расстояние между двумя опорными точками во время испытания на изгиб: 50-300 мм

Рабочий ход поршня: 200 мм

Мощность двигателя масляного насоса: 1,5 кВт

Мощность двигателя подъема подвижной балки: 0,55 кВт

Диапазон измерения: 0-2000 кН

Общий вес упаковки: 6,5 т

Детали монтажа:

① Чертеж фундамента

② Установка анкерных болтов и первая заливка бетона

③ Монтаж, ввод в эксплуатацию и выравнивание

④ Вторая заливка бетона

III. Преимущества продукта

Максимальная испытательная сила до 2000 кН, подходит для испытания высокопрочных материалов;

Высочайшая точность измерений, надежные результаты испытаний;

Отображение данных и кривых испытаний в реальном времени на ЖК-экране;

Поддерживает хранение и извлечение 1000 наборов данных;

Поддерживает расширение возможностей измерения экстензометра и перемещения;

Встроенный мини-принтер для печати на месте;

Поддерживает компьютерную связь и передачу данных по локальной сети;

Обширная защита от перегрузки и сбоев питания;

Широко используется в лабораториях, научно-исследовательских институтах, органах контроля качества и промышленных предприятиях.
