Универсальная испытательная машина с компьютерным управлением — это высокоточная лабораторная система, предназначенная для оценки механических свойств материалов в различных условиях нагружения. Она обеспечивает стабильное и точное измерение силы, перемещения и деформации, что делает ее подходящей для контроля качества, разработки продукции и исследовательских применений в широком спектре промышленных материалов.

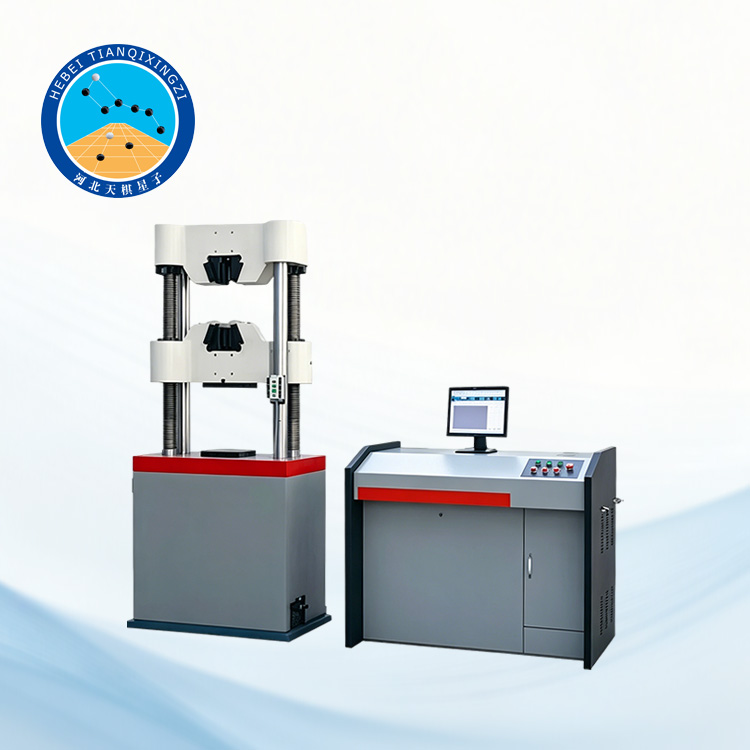

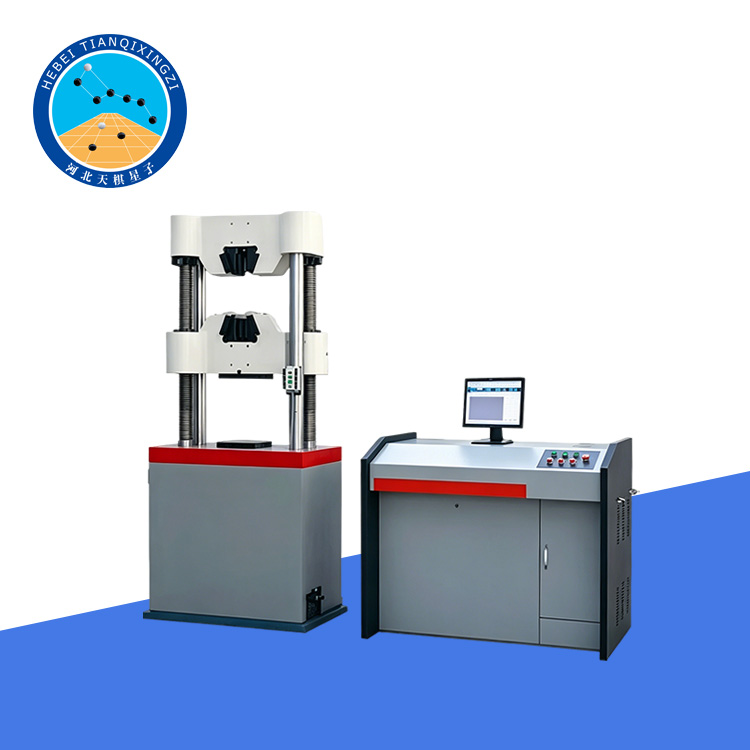

Компьютерно-управляемая универсальная испытательная машина

Модель: TDWEW-100B

I. Введение в продукт

Данная гидравлическая универсальная испытательная машина с широкоформатным компьютерным дисплеем предназначена главным образом для проведения испытаний металлических материалов на растяжение, сжатие, изгиб и срез. При оснащении дополнительными простыми приспособлениями и оснасткой она также может использоваться для испытаний древесины, цемента, бетона, резины и изделий из этих материалов.Машина имеет конструкцию с гидравлическим цилиндром, расположенным в верхней части рамы. Зона испытания на растяжение находится в нижней части машины, а зона испытаний на сжатие и изгиб расположена между верхним основанием гидроцилиндра и нижним захватом. Размер пространства для испытаний на растяжение регулируется перемещением нижнего захвата.

Применимые стандарты: GB/T 228-2002, ISO 6892-1, ASTM E8/E8M, ISO 6892-2, ASTM A370

II. Характеристики

1. Универсальная гидравлическая испытательная машина с компьютерным экраном использует ручное управление гидравлическим клапаном для привода прецизионного гидравлического цилиндра. Она позволяет вручную регулировать усилие испытания, перемещение и деформацию в нескольких режимах и используется для испытаний образцов на растяжение, сжатие, изгиб и деформацию.

2. Для настройки параметров, сбора, обработки, анализа, хранения и отображения данных в процессе испытаний используется фирменная компьютерная система. Данные испытаний включают верхний и нижний пределы текучести, предел прочности, предел прочности при разрыве, модуль упругости и относительное удлинение в различных точках. Система управления и измерения обеспечивает высокую точность и достоверность.

3. Оснащенная специализированным универсальным программным обеспечением для тестирования на базе Windows, система может измерять параметры характеристик материала в соответствии с соответствующими стандартами или заданными пользователем требованиями. Она выполняет статистический анализ и обработку данных, а также выводит и распечатывает различные кривые испытаний и отчеты об испытаниях. Программное обеспечение также включает функции масштабирования, сравнения и перемещения по кривым, что делает работу интеллектуальной и удобной.

4. Мощная собственная база данных тестов позволяет сохранять, запрашивать и извлекать данные испытаний в любое время.

5. Оснащен высокоточным усилителем, обеспечивающим автоматическое переключение в четырех диапазонах для измерения силы, что гарантирует точную, стабильную и надежную работу.

6. Включает в себя мощную функцию самодиагностики и комплексные функции защиты.

III. Технические параметры

Испытательная сила: 100 кН

Точность станка: Класс 1

Точность индикации испытательной силы: ≤ ±1%

Диапазон измерения испытательной силы: 2%–100% от полной шкалы

Способ зажима: гидравлический зажим (или ручной зажим)

Диапазон диаметров зажима круглых образцов: Φ4–Φ32 мм

Диапазон толщины зажима плоских образцов: 0–15 мм

Ширина зажима плоских образцов: 70 мм

Площадь для испытаний на растяжение: 620 мм

Площадь для испытаний на сжатие: 580 мм

Габаритные размеры шкафа управления: 1200 × 620 × 850 мм

Габаритные размеры основного оборудования: 730 × 590 × 2000 мм

Мощность двигателя: 2,1 кВт

Максимальный вес станка: 1500 кг

Расстояние между колоннами: 460 мм

Размер верхней и нижней плиты: Φ150 мм

Расстояние между опорными роликами для гибки: 300 мм

Ширина опорных роликов для гибки: 140 мм

Допустимая длина гибки: 140 мм

Ход поршня: 200 мм

Скорость перемещения поршня: около 80 мм/мин

Скорость регулировки испытательного стенда: около 150 мм/мин
