Эта система представляет собой высокоточное решение для тестирования, используемое для анализа реакции материалов на различные виды механических напряжений. Она обеспечивает стабильный и точный контроль во время испытаний, гарантируя надежные результаты при оценке прочности и долговечности. Подходит как для исследовательских, так и для промышленных условий и широко применяется в контроле материалов, проверке качества продукции и инженерном анализе.

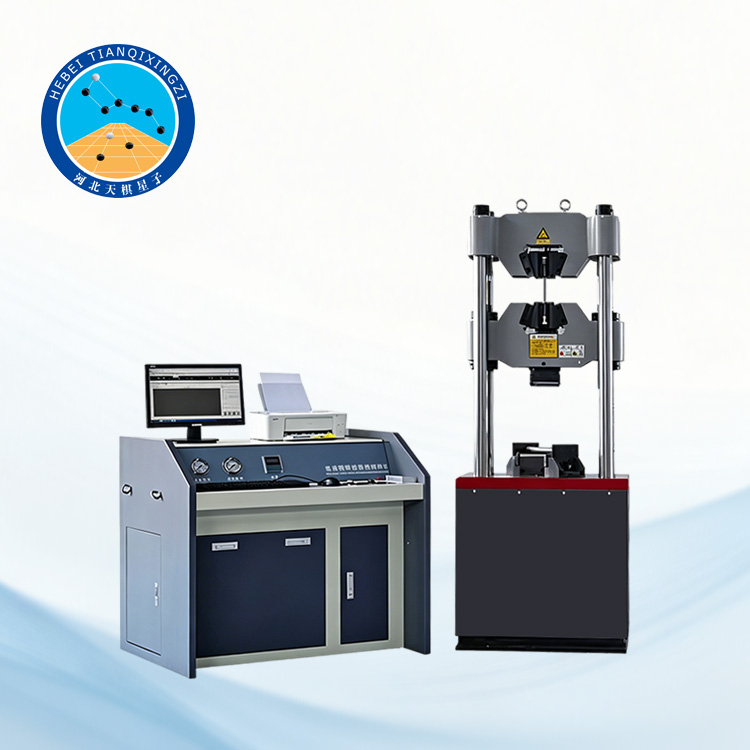

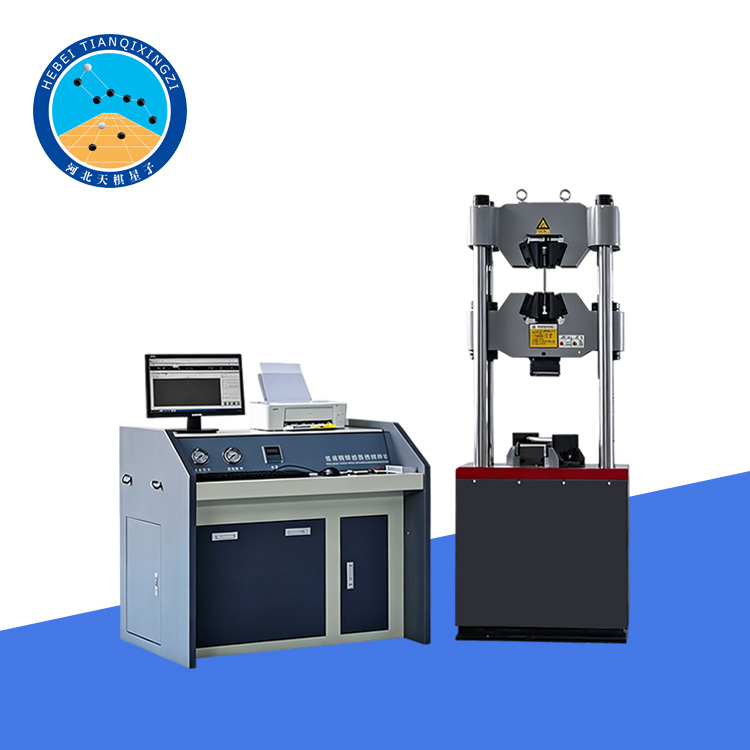

Электрогидравлическая сервоуниверсальная испытательная машина(Стандартная модель для строительных площадок)

Модель: TDWAW-100B

I. Подробная информация о продукте

Данная компьютерно-управляемая электрогидравлическая сервоуниверсальная испытательная машина в основном используется для испытаний механических свойств металлических материалов, неметаллических материалов, композиционных материалов и изделий, включая испытания на растяжение, сжатие, изгиб и срез. Она также может выполнять испытания и обработку данных в соответствии с различными стандартами, такими как GB, ISO, JIS, ASTM, DIN, а также по спецификациям, предоставленным пользователем.

Этот прибор широко используется в таких отраслях, как аэрокосмическая промышленность, машиностроение, производство проводов и кабелей, резины и пластмасс, а также строительных материалов для контроля и анализа материалов. Он является идеальным испытательным оборудованием для научно-исследовательских институтов, университетов, промышленных и горнодобывающих предприятий, отделов технического надзора, агентств по товарной инспекции и арбитражных организаций.

II. Характеристики

1. В данной испытательной машине используется высокоточный электрогидравлический сервоклапан, управляемый компьютерной системой, для привода прецизионного гидравлического цилиндра. Он обеспечивает автоматическое управление испытательной силой, перемещением и деформацией в нескольких режимах и используется для испытаний образцов на растяжение, сжатие, изгиб и деформацию, гарантируя надежную и точную работу.

2. Основной станок доступен в четырех конструктивных вариантах: A, B, C и E:

Тип A: Конструкция с верхним цилиндром, где поршень приводит в движение верхнюю рукоятку, а нижняя рукоятка приводится в движение червячной передачей.

Тип B: Конструкция с нижним цилиндром, где поршень приводит в движение нижнюю рукоятку, а нижняя рукоятка приводится в движение цепным механизмом.

Тип C: Конструкция с нижним цилиндром, где поршень приводит в движение верхнюю рукоятку, а нижняя рукоятка приводится в движение центральной червячной передачей.

Тип E: Новая конструкция с нижним цилиндром, разработанная на основе передовой технологии MTS (США). Заменив программное обеспечение и контроллеры, ее можно модернизировать до динамической испытательной машины, обеспечивая двойную функциональность.

3. Независимая гидравлическая система зажима, использующая оригинальные импортные гидравлические насосные агрегаты и оригинальные гидравлические клапаны. Это обеспечивает низкий уровень шума и стабильную работу системы, а также надежное крепление образца без проскальзывания во время испытания.

4. Независимая гидравлическая сервосистема нагрузки, использующая оригинальные импортные гидравлические насосные агрегаты и оригинальные гидравлические клапаны, а также высокоточные широкочастотные электрогидравлические сервоклапаны, обеспечивает высокую точность, высокую эффективность, низкий уровень шума и быстрое реагирование системы.

5. Для настройки параметров, управления процессом испытаний, сбора, обработки, анализа, хранения и отображения данных в процессе испытаний используется фирменная компьютерная система. Данные испытаний включают верхний и нижний пределы текучести, предел прочности, предел прочности при разрыве, модуль упругости, относительное удлинение в различных точках, δ0,2 и т.д. Система управления и измерений обеспечивает высокую точность и достоверность.

6. Оснащенная специализированным универсальным программным обеспечением для тестирования на базе Windows, система может измерять параметры характеристик материала в соответствии с соответствующими стандартами или заданными пользователем требованиями. Она выполняет статистический анализ и обработку данных, а также выводит и распечатывает различные необходимые кривые испытаний и отчеты об испытаниях. Программное обеспечение также включает функции масштабирования, сравнения и перемещения по кривым, что делает работу интеллектуальной и удобной.

7. В систему интегрирована мощная, самостоятельно созданная база данных для тестирования, позволяющая сохранять, запрашивать и извлекать тестовые данные в любое время, а также обеспечивающая передачу и преобразование данных через локальные сети (LAN) и Интернет.

8. Система оснащена удобной функцией ручного управления с разомкнутым контуром, обеспечивающей прямую, быструю и эффективную работу.

9. Используется высокоточный усилитель, обеспечивающий шестидиапазонное измерение силы (четыре диапазона для машин типов А и В) с автоматическим переключением, что гарантирует точную, стабильную и надежную работу.

10. Доступно полностью автоматическое (или ручное) управление испытательной силой, ходом, напряжением и скоростью деформации, что позволяет проводить испытания на растяжение, сжатие и изгиб различных материалов.

III. Технические параметры

Испытательная сила: 100 кН

Диапазон измерения испытательной силы: 10–100 кН

Относительная погрешность индикации испытательной силы: ≤ ±1% от индикативного значения

Разрешение измерения силы: 0,01 кН

Разрешение измерения перемещения: 0,01 мм

Точность измерения деформации: 0,01 мм

Пространство для испытаний на растяжение: 550 мм

Пространство для испытаний на сжатие: 380 мм

Ход поршня: 150 мм

Диаметр зажима круглых образцов: Φ6–Φ26 мм

Толщина зажима плоских образцов: 0–15 мм

Ширина зажима плоских образцов: 70 мм

Диаметр опорной плиты: Φ160 мм

Расстояние между двумя точками при испытании на изгиб: 450 мм

Ширина опорного ролика для изгиба: 120 мм

Диаметр опорного ролика для гибки: Φ30 мм

Скорость перемещения поршня: 50 мм/мин

Способ зажима: Ручной зажим

Габаритные размеры основного станка: 720 × 580 × 1950 мм

Габаритные размеры нагрузочной рамы (шкафа для измерения силы): 1000 × 700 × 1400 мм

Вес: 1900 кг
