Сервогидравлическая машина для испытания на сжатие крышек люков — это высокоточное и высокостабильное профессиональное испытательное оборудование, предназначенное для проверки структурных характеристик муниципальных крышек люков. Благодаря передовой электрогидравлической сервосистеме управления и высокоточным измерительным системам, она обеспечивает надежную поддержку в проведении испытаний качества и сертификации для пользователей по всему миру.

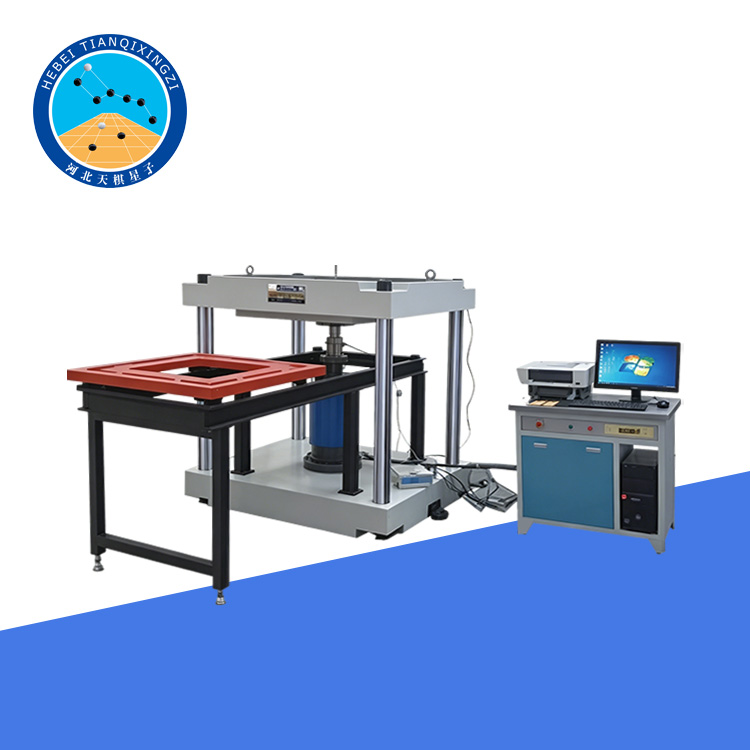

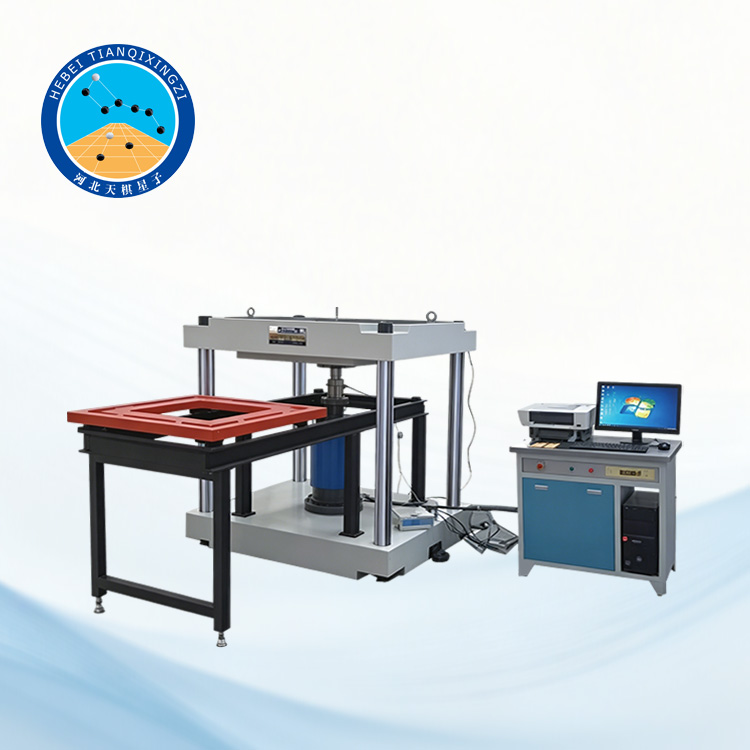

Сервогидравлическая машина для испытания крышек люков на сжатие

Модель: TDYJG-600H

I. Обзор продукта

Сервогидравлическая машина для испытания на сжатие крышек люков — это высокопроизводительная испытательная система, предназначенная для оценки несущей способности, прочности на сжатие, деформационного поведения и структурной целостности крышек люков, решеток водоотводных каналов и других элементов муниципальных подъездных путей.

Она разработана в соответствии с национальными и международными стандартами, такими как:

EN 124

GB/T 23857-2009 Стандарт на крышки люков

CJ/T 3012-1993 Чугунные крышки люков

CJ/T 121-2000 Крышки люков из композитной смолы

CJ 889-2001 Крышки люков из сталефибробетона

Это оборудование широко используется в учреждениях контроля качества, муниципальных инженерных лабораториях, на предприятиях по производству строительных материалов и в научно-исследовательских центрах.

II. Принцип испытаний

Система применяет контролируемое гидравлическое усилие для имитации реальных условий движения и нагрузки. Процесс испытаний включает в себя:

Испытание на сжатие под статической нагрузкой

Измерение упругой деформации

Оценка остаточной деформации

Дополнительное испытание на циклическую нагрузку (для материалов QT)

Испытание на разрушающую нагрузку (для материалов HT)

Система обеспечивает точное моделирование условий эксплуатации для различных типов материалов.

III. Технические характеристики

Максимальная испытательная сила: 600 кН

Эффективное испытательное пространство: 1200 × 1200 мм

Высота верстака: 850 мм

Точность измерения силы: ≤ ±1% (точность лучше, чем у класса 1)

Диапазон регулирования нагрузки: 0,1 – 30 кН/с (регулируемый, постоянная нагрузка)

Диапазон измерения деформации: 0 – 200 мм

Точность измерения деформации: 0,01 мм

Ход поршня: 350 мм

Защита от перегрузки: автоматическая разгрузка при 2% перегрузки

Разрешение отображения нагрузки: 0,1 кН

Режим нагружения: Электрогидравлическая система привода

Режим управления: Компьютерное управление + ручная бесступенчатая регулировка с автоматическим программированием

Гидравлическое масло: противоизносное гидравлическое масло 86#

Компьютерная система: 19-дюймовый ЖК-дисплей с принтером

Мощность двигателя: 1,5 кВт

Электропитание: Гидравлическая система: 380 В, 50 Гц, 0,75 кВт; Система управления: 220 В, 50 Гц

Габариты машины: 1600 × 1300 × 1500 мм

Вес машины: 4000 кг

IV. Применимые материалы

Чугунные люки

Крышки из высокопрочного чугуна (QT)

Крышки из композитной смолы

Крышки из железобетона, армированного стальными волокнами

Крышки из полимербетона

Решетки и рамы для водоотводных каналов

V. Приложения

Муниципальные инженерные лаборатории

Центры испытания строительных материалов

Производители люков

Институты контроля качества

Научно-исследовательские учреждения

Сертификационные испытания для экспорта (рынки ЕС / Ближнего Востока / Африки)
