Этот прибор состоит из двух высокоточных экстензометров с регулируемой базой измерения и одинаковой чувствительностью, образующих двухстороннюю синхронную систему измерения. В процессе испытаний экстензометры устанавливаются с обеих сторон образца механического соединения арматурной стали для измерения деформации в режиме реального времени. Система автоматически рассчитывает среднее значение, эффективно устраняя влияние эксцентриситета образца или ошибок установки.

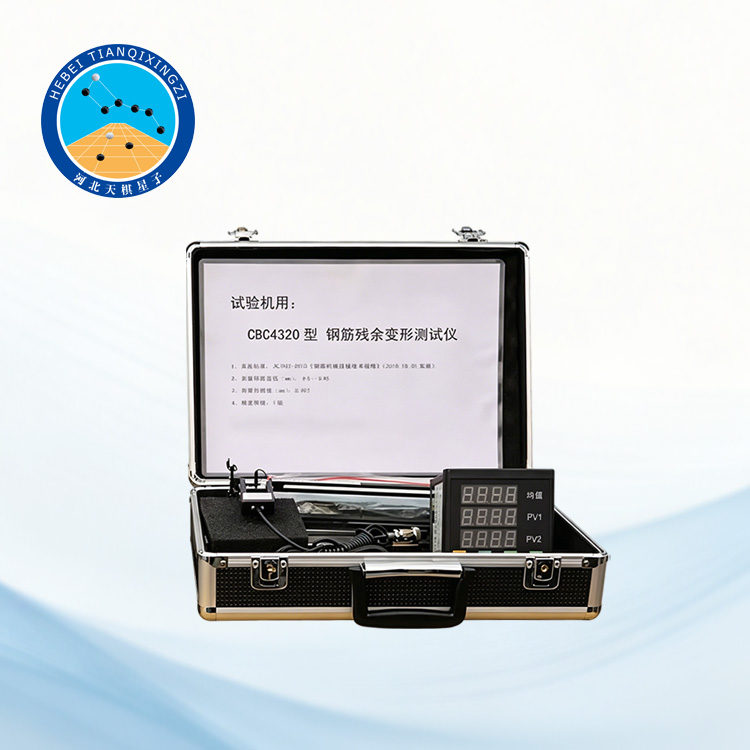

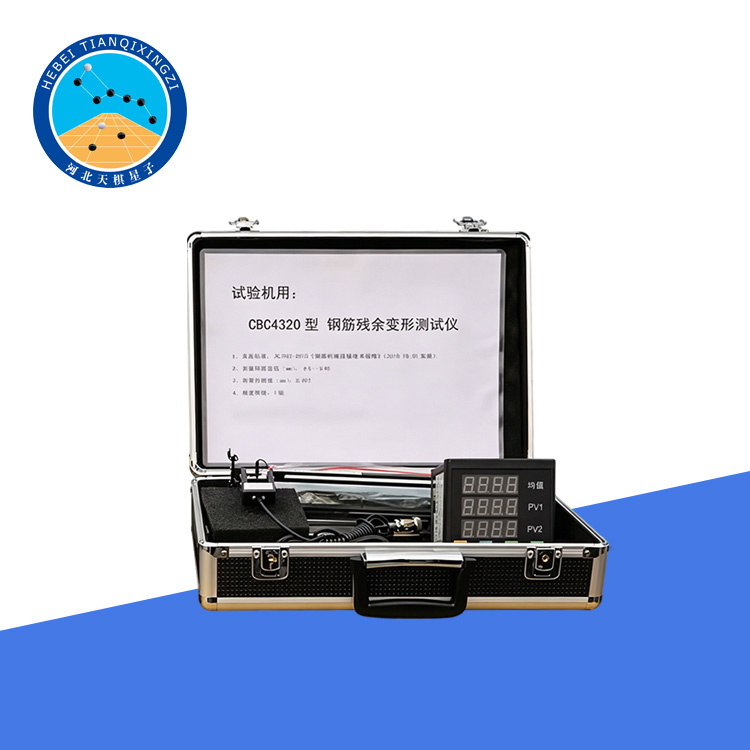

Прибор для измерения остаточной деформации арматуры

Модель: TDSJ-CYBX

I. Введение в продукт

Прибор для измерения остаточной деформации арматуры (Rebar Residual Deformation Tester) — это высокоточный измерительный прибор, специально разработанный для оценки остаточной деформации механических соединений арматурных стержней. Оснащён двумя высокоточными экстензометрами с регулируемой базой измерения, прибор одновременно измеряет деформацию с обеих сторон образца и автоматически рассчитывает среднее значение, обеспечивая точные, стабильные и воспроизводимые результаты испытаний.

Этот прибор, предназначенный для лабораторий контроля качества, центров испытаний строительной техники, университетов и научно-исследовательских институтов, обеспечивает надежные измерения для оценки характеристик деформации механических соединителей арматуры.

II. Эталонные стандарты

Прибор разработан в соответствии со следующими стандартами:

JGJ 107-2010 Технический регламент по механическому соединению арматурных стальных стержней

ISO 15835 (справочно)

Соответствующие международные стандарты, связанные с испытаниями деформации механических соединений

III. Области применения

Прибор для измерения остаточной деформации арматуры широко используется для:

Измерения остаточной деформации механических соединений арматуры;

Контроля качества арматурных соединителей;

Лабораторий по испытанию строительных материалов;

Независимые испытательные организации;

Научно-исследовательские институты гражданского строительства;

Университетские лаборатории;

Производители арматуры;

Производители арматурных соединителей;

Отделы контроля качества строительства

IV. Характеристики

1. Высокоточная конструкция с двумя экстензометрами

Два высокоточных экстензометра с регулируемыми калибрами обеспечивают синхронизированное измерение с обеих сторон образца, гарантируя высокую точность средних значений деформации.

2. Регулируемая длина измерительного участка

Длина измерительного участка экстензометра регулируется в диапазоне от 50 мм до 260 мм, что делает прибор подходящим для образцов различных размеров.

3. Различные диапазоны измерения

Доступные диапазоны измерения:

5 мм; 10 мм

для удовлетворения различных требований к тестированию.

4. Цифровой дисплей высокого разрешения

Прибор оснащен высокоточным цифровым индикатором, использующим 24-битный аналого-цифровой преобразователь (АЦП), обеспечивающим стабильные, точные и отображающие данные измерений в реальном времени.

На дисплее одновременно отображаются:

PV1 – деформация, измеренная экстензометром 1

PV2 – деформация, измеренная экстензометром 2

Среднее значение – средняя деформация PV1 и PV2

5. Защита паролем

Цифровой индикатор имеет параметры, защищенные паролем, что предотвращает несанкционированное изменение и снижает количество ошибок при эксплуатации.

6. Гибкая система крепления

Экстензометры крепятся к арматурному стержню с помощью эластичных соединителей, таких как пружины или резиновые втулки, обеспечивая:

Простую установку образца;

Надежное крепление;

Длительный срок службы;

Сниженный механический износ.

7. Надежная конструкция

Профессионально разработанная механическая конструкция обеспечивает превосходную жесткость, долговечность и долговременную стабильность измерений.

V. Технические характеристики

1. Диаметр арматурного стержня для измерения: Φ5–Φ40 мм

2. Длина измерительного стержня: 50–260 мм (регулируемая)

3. Диапазон измерения: 5 мм / 10 мм

4. Разрешение: 0,001 мм

5. Класс точности: Класс 1

6. Метод измерения: Двойной экстензометр

7. Дисплей: Высокоточный цифровой индикатор

8. Аналого-цифровой преобразователь: 24-разрядная микросхема высокого разрешения

9. Отображаемые значения: PV1, PV2, среднее значение
