Испытательный стенд для высокопрочных болтов оснащен функциями резервного копирования и восстановления параметров, автоматической калибровкой, контролем пиковых значений и защитой от перегрузки датчиков для повышения безопасности. Он также оборудован интерфейсом связи RS232, позволяющим подключаться к компьютеру для передачи данных, анализа и создания отчетов (требуется дополнительное программное обеспечение). Широко используется на предприятиях по производству стальных конструкций, производителях крепежных изделий, в сторонних испытательных лабораториях, а также в научно-исследовательских институтах и университетах.

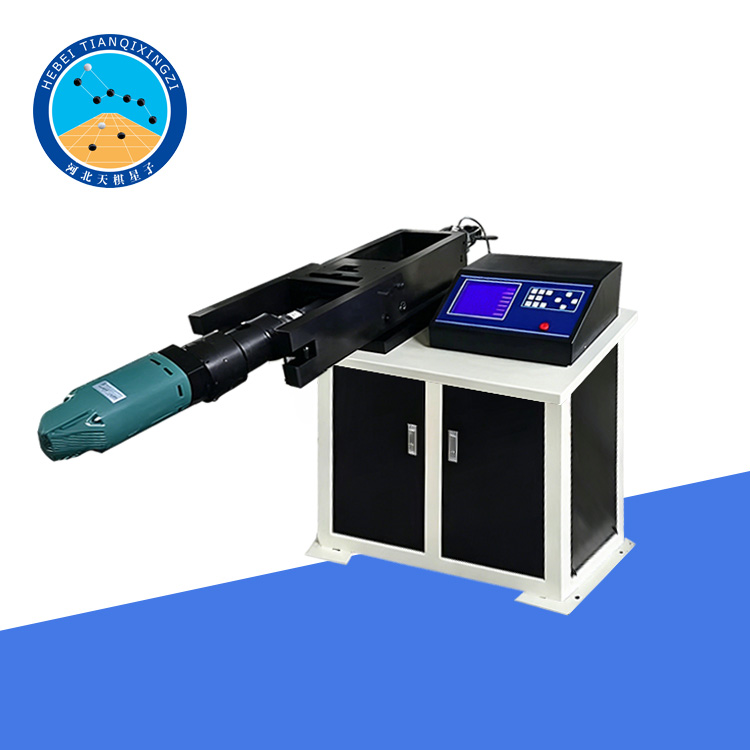

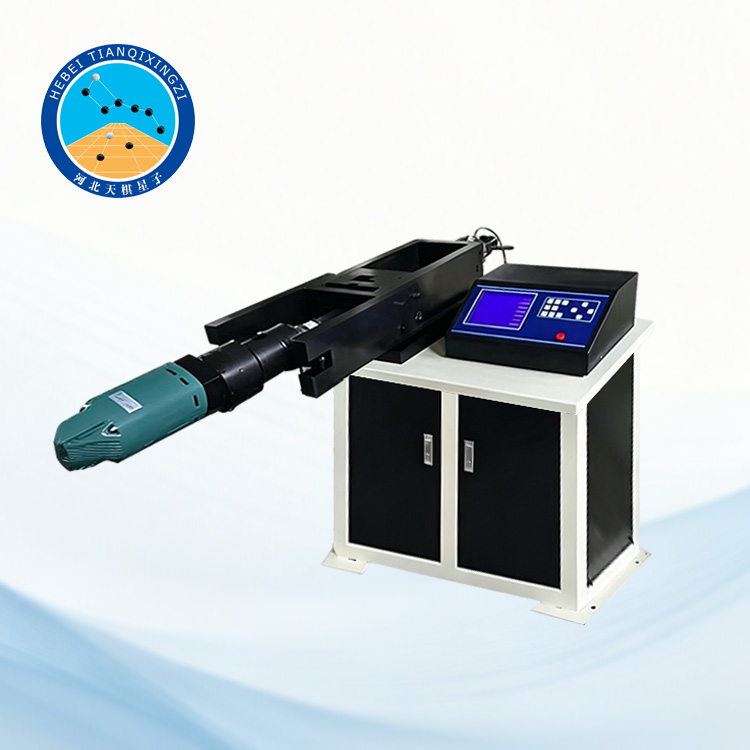

Полуавтоматическая машина для испытания высокопрочных болтов

Модель: TDLS-500B

I. Введение в продукт

Полуавтоматическая машина для испытания высокопрочных болтов разработана и изготовлена в соответствии с требованиями GB 50205 «Кодекс приемки качества строительных конструкций из стальных элементов», а также соответствует международным стандартам, таким как ISO 16047 и EN 14399-2, для методов испытания крутящего момента/силы зажима.

Это оборудование используется для испытания осевой силы, момента затяжки и коэффициента крутящего момента высокопрочных болтовых соединений с большим шестигранником (M16, M20, M22, M24, M27, M30). Оно оснащено функцией автоматического отображения данных, автоматическим расчетом и автоматической печатью протоколов испытаний.

II. Технические характеристики

Источник питания: переменный ток 220 В

Диапазон осевой силы: 20–500 кН

Диапазон крутящего момента: 10–2000 Н·м

Размеры болтов: M16, M20, M22, M24, M27, M30

Длина болта: 60–280 мм

Точность измерения осевой силы: ±1,0%

Точность измерения крутящего момента: ±1,0%

Хранение данных: 32 тестовых группы

Связь: интерфейс RS232

Статистические функции: среднее значение, стандартное отклонение, коэффициент вариации

Дисплей: цифровой ЖК-дисплей

III. Особенности и преимущества

1. Высокоточное измерение

Прибор точно измеряет:

Осевую силу

Крутящий момент затяжки

Коэффициент крутящего момента

Точность измерения достигает ±1,0% как для осевой силы, так и для крутящего момента.

2. Горизонтальная эргономичная конструкция

Горизонтальная конструкция машины обеспечивает:

Безопасную работу

Простую установку образцов

Удобное рабочее положение

Повышение эффективности испытаний

3. Модуль линейных направляющих

Модуль для испытаний на крутящий момент и натяжение установлен на прецизионных линейных направляющих, что позволяет быстро позиционировать образцы и снижает вероятность ошибок при установке.

4. Автоматическое тестирование одним нажатием кнопки

Удобное программное обеспечение управления позволяет управлять процессом одним нажатием кнопки. После установки образца процедура тестирования завершается автоматически.

5. Система стабильной скорости нагружения

Редукторный двигатель обеспечивает нагружение с постоянной скоростью, что значительно улучшает:

Повторяемость испытаний

Согласованность измерений

Надежность данных

6. Интеллектуальный статистический анализ

После завершения одной серии испытаний система автоматически рассчитывает:

Среднюю осевую силу

Средний крутящий момент

Средний коэффициент крутящего момента

Стандартное отклонение

Коэффициент вариации (CV)

Ручные вычисления не требуются.

7. Хранение и печать данных

Контроллер может непрерывно хранить 32 группы тестовых записей.

Функции включают:

Просмотр данных

Печать отчетов

Автоматический расчет

Резервное копирование и восстановление параметров

IV. Приложения

Данное оборудование подходит для следующих отраслей и организаций:

Предприятия по производству стальных конструкций

Производители высокопрочных болтов

Центры контроля качества в машиностроении

Независимые испытательные лаборатории

Строительные и инженерные компании

Производство ветроэнергетических башен

Проекты по строительству мостов и железных дорог

Университеты и научно-исследовательские институты

V. Часто задаваемые вопросы

1. Какие типы болтов можно тестировать?

Машина предназначена для испытаний высокопрочных конструкционных болтовых соединений с шестигранной головкой, размерами от M16 до M30.

2. Какие параметры испытаний может измерять машина?

Измеряется:

Осевая сила

Момент затяжки

Коэффициент крутящего момента

Система также автоматически рассчитывает средние значения, стандартное отклонение и коэффициент вариации.

3. Полностью ли автоматизирован процесс тестирования?

Машина полуавтоматическая. Операторы вручную устанавливают образец, а процесс тестирования, сбор данных, расчеты и отображение результатов выполняются автоматически.

4. Можно ли передать данные испытаний на компьютер?

Да. Прибор оснащен интерфейсом связи RS232, позволяющим передавать данные испытаний на компьютер для создания отчетов и дальнейшего анализа. Дополнительное программное обеспечение доступно по запросу.

5. В каких отраслях промышленности обычно используется этот станок?

Станок широко используется в:

Производстве стальных конструкций

Контроле качества строительных конструкций

Производстве болтов

Ветроэнергетических проектах

В строительстве мостов

Университетах

Научно-исследовательских институтах

Независимых испытательных лабораториях
