Данный прибор предназначен для определения ползучести при растяжении и разрушения при ползучести при растяжении геотекстиля и связанных с ним геосинтетических изделий. Он подходит для оценки изделий, преждевременное разрушение или деформация при ползучести которых могут снизить их армирующие свойства и потенциально привести к структурной нестабильности или обрушению.

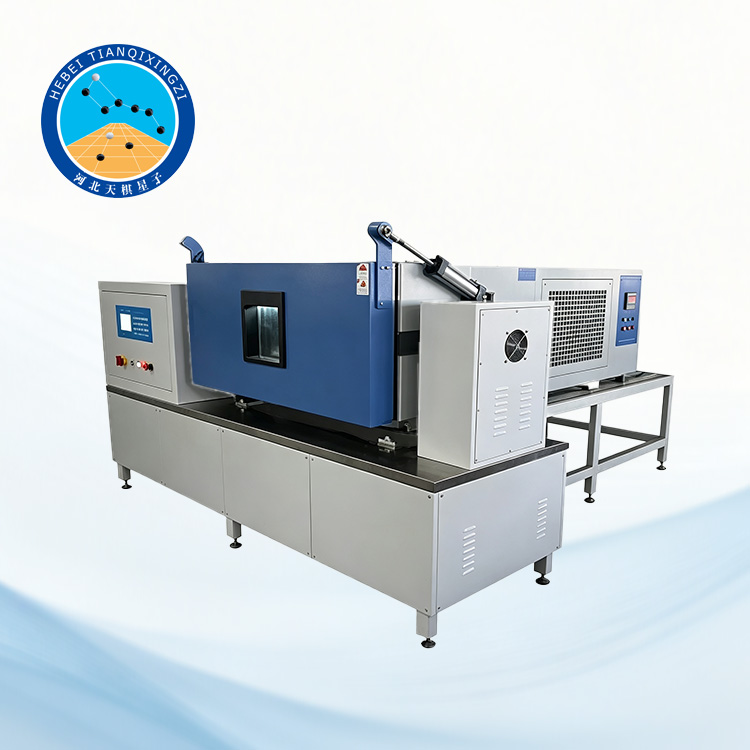

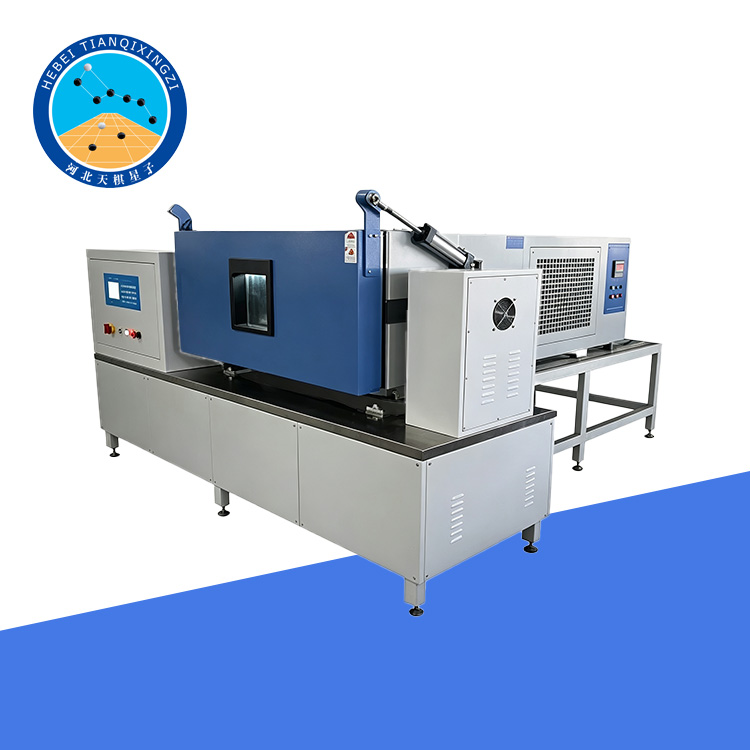

Прибор для испытания геосинтетики на ползучесть и разрыв при растяжении

Модель: TD1131-4

I. Введение в продукт

Прибор для испытания геосинтетических материалов на растяжение, ползучесть и разрушение разработан и изготовлен нашей компанией в соответствии с китайским промышленным стандартом **JTG E50-2006 *Методы испытаний геосинтетических материалов для дорожного строительства, в частности **T 1121-2006 *Методы испытаний на растяжение, ползучесть и разрушение при растяжении.

Стандарты-образцы: ISO 13431:2024, ASTM D5262-21 (2026)

Система состоит из трех основных частей: блока сбора и обработки данных, системы нагружения с помощью рычага и груза, а также основной нагрузочной рамы. Она поддерживает как полностью автоматизированное компьютерное тестирование с запланированным сбором данных, так и ручной сбор данных. Система может быть подключена к персональному компьютеру для мониторинга в реальном времени, анализа данных и мгновенной печати отчетов о тестировании.

II. Основные функции

Прибор может использоваться для оценки ползучести, релаксации напряжений, сопротивления циклической усталости и поведения геосинтетических материалов при ползучести-усталости в условиях постоянной испытательной силы, постоянной деформации, постоянной скорости приложения испытательной силы и постоянной скорости деформации.

Он также может измерять изменения таких параметров, как эффективный размер отверстий, толщина, низкоуровневая проницаемость и шероховатость поверхности в процессе ползучести.

В соответствии с принципом рычага, нагрузочный рычаг удлиняется для усиления приложенной нагрузки. Это позволяет измерять толщину образца при давлениях 2 кПа, 20 кПа и 200 кПа, используя при этом ограниченное пространство и ограниченную массу стандартных грузов.

III. Технические параметры

1. Максимальная нагрузка: 180 кН

2. Точность нагрузки: ≤ ±1%

3. Ширина зажима: 50 мм и 200 мм (опционально)

4. Эффективное пространство для перемещения: 900 мм

5. Эффективная ширина испытания: 350 мм

6. Точность измерения смещения: 0,03 мм

7. Погрешность измерения времени ≤ ±1%

8. Амплитуда: 10 мм

9. Количество циклов вибрации: 220 раз/мин

10. Количество ударов: 150 раз/мин

11. Радиус вращения: 12 мм

12. Давление на второй ступени: 20 кПа ± 0,1 кПа

13. Давление на третьей ступени: 200 кПа ± 1 кПа

14. Электронный циферблатный индикатор: 0–24 мм (минимальная градуировка: 0,01 мм)

15. Механический циферблатный индикатор: 0–1 мм (минимальная градуировка: 0,001 мм)

16. Электронный секундомер: минимальная градуировка: 0,01 с

IV. Основные характеристики

1. Автоматический сбор данных: Система автоматически собирает и записывает данные испытаний через заданные интервалы времени, сокращая ручную работу и повышая эффективность испытаний.

2. Несколько режимов испытаний: Тестер поддерживает испытания на ползучесть при различных условиях нагрузки и деформации, предоставляя гибкие возможности тестирования для различных исследовательских задач.

3. Высокоточные измерения: Высокоточные системы измерения нагрузки и перемещения обеспечивают точные и надежные результаты испытаний.

4. Рычажно-грузовая система: Рычажный механизм нагружения обеспечивает стабильную и равномерную нагрузку, одновременно уменьшая занимаемое пространство и требования к весу системы нагружения.

5. Мониторинг данных в реальном времени: Параметры испытаний и данные измерений могут отслеживаться в реальном времени через компьютерную систему, что позволяет удобно наблюдать за изменениями в поведении образца на протяжении всего испытания.

6. Создание отчетов о тестировании: Программное обеспечение может обрабатывать и анализировать данные тестирования, а отчеты о тестировании могут быть созданы и распечатаны напрямую.

7. Ручной и автоматический режимы работы: Система поддерживает как полностью автоматическое тестирование с компьютерным управлением, так и ручной сбор данных для удовлетворения различных требований к тестированию.

V. Приложения

Прибор для испытания на растяжение, ползучесть и разрушение геосинтетических материалов подходит для лабораторных испытаний и исследований долговременного механического поведения различных геосинтетических материалов, включая:

Геотекстиль

Георешетки

Геомембраны

Геокомпозиты

Геосинтетические глинистые облицовки (ГГЛ)

Другие геосинтетические армирующие материалы

Он широко используется в дорожном строительстве, железнодорожном строительстве, гидротехнике, строительстве полигонов твердых бытовых отходов, природоохранной инженерии, геотехнической инженерии, научно-исследовательских учреждениях и университетах.
