Прибор определяет водопроницаемость геотекстиля путем измерения объема воды, проходящей вертикально через образец при заданном постоянном гидравлическом напоре. Во время испытания осуществляется непрерывная подача воды для поддержания стабильного перепада гидравлического напора по обе стороны образца. Объем воды, прошедшей через образец за заданный период времени, измеряется и используется для оценки характеристик водопроницаемости материала.

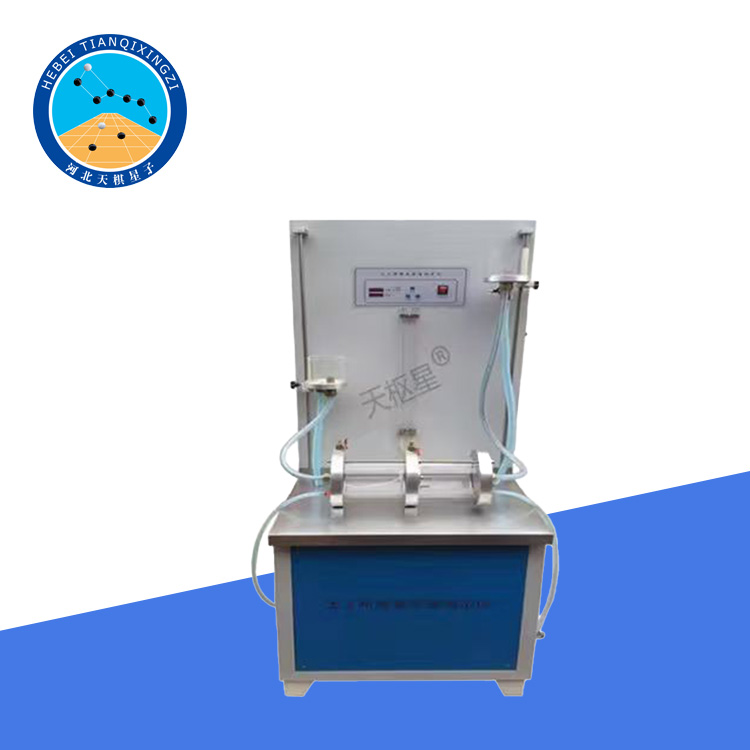

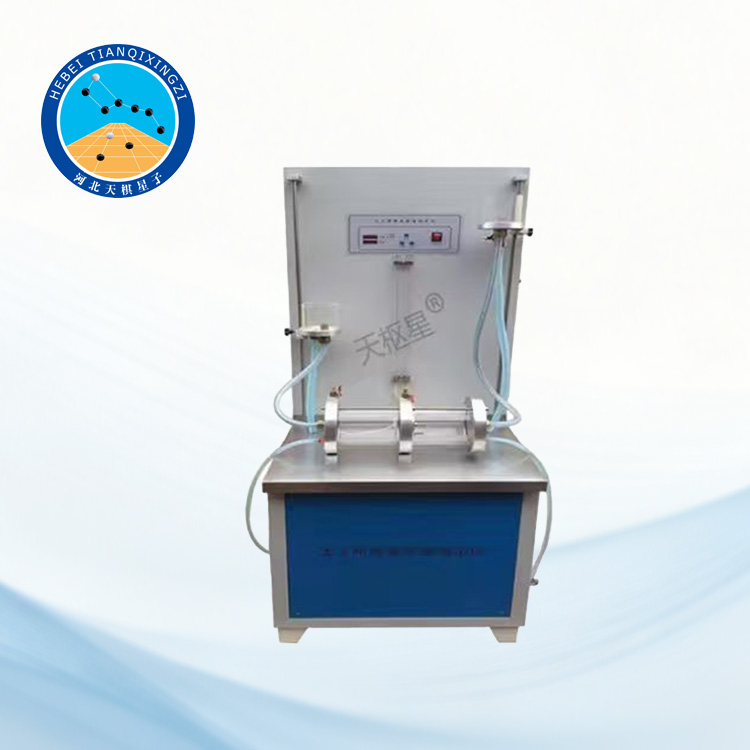

Прибор для определения горизонтальной водопроницаемости геосинтетиков

Модель: TD1141-2

I. Введение в продукт

Прибор для определения вертикальной водопроницаемости геотекстиля предназначен для определения вертикальной водопроницаемости различных водопроницаемых геотекстилей и композитных геотекстилей при постоянном гидравлическом напоре. Прибор разработан и изготовлен в соответствии с JTG E50-2006 «Методы испытаний геосинтетических материалов для дорожного строительства», с учетом требований ISO 11058 и ASTM D4491/D4491M. Прибор имеет горизонтальную конструкцию для испытаний при постоянном гидравлическом напоре, обеспечивая точное и надежное определение водопроницаемости.

II. Технические характеристики

1. Максимальный перепад гидравлического напора: 250 мм вод. ст. (2450 Па)

2. Внутренний диаметр держателя образца: Φ50 ± 0,5 мм

3. Максимальная толщина образца: 20 мм

4. Таймер: 0–99,99 с

5. Диапазон измерения термометра: 0–50 °C (точность: 0,1 °C)

6. Мерный цилиндр: 1000 мл (точность: 10 мл)

7. Источник питания: 220 В переменного тока ± 10 %, 50 Гц

8. Габаритные размеры: 830 × 730 × 1830 мм

9. Масса: 95 кг

III. Характеристики прибора

1. Прозрачная конструкция: обеспечивает легкое наблюдение за процессом тестирования.

2. Широкая совместимость со стандартами: соответствует основным национальным и международным стандартам тестирования.

3. Коробчатая конструкция: минимизирует потери гидравлического напора во время тестирования.

4. Система рециркуляции воды: Оснащена системой циркуляции воды и системой регулирования расхода с переменной частотой.

5. Два диаметра держателей образцов: Доступны держатели образцов диаметром 52 мм и 100 мм для лучшего снижения вариабельности образцов и обеспечения сопоставимости с более ранним испытательным оборудованием.

6. Настраиваемые держатели образцов: Держатели образцов могут быть изготовлены на заказ в соответствии с требованиями заказчика.

IV. Приложения

Горизонтальный тестер водопроницаемости геосинтетических материалов подходит для тестирования различных типов водопроницаемых геотекстилей, композитных геотекстилей и других геосинтетических материалов. Он может широко применяться в:

Геотехнических лабораториях;

Строительстве автомобильных и железных дорог;

Проектах по захоронению отходов и водоотведению;

Гидротехническом и гидротехническом строительстве;

Экологическая инженерия;

Научно-исследовательские институты;

Контроль качества и производство материалов.

V. Преимущества тестирования

1. Стабильный контроль гидравлического напора: Система помогает поддерживать относительно стабильный гидравлический напор во время испытаний, повышая точность измерений.

2. Простота в эксплуатации: Прозрачная конструкция позволяет операторам удобно контролировать поток воды и состояние образца на протяжении всего испытания.

3. Эффективная циркуляция воды: Встроенная система рециркуляции воды снижает потребление воды и облегчает непрерывное тестирование.

4. Надежные результаты испытаний: Жесткая конструкция испытательного стенда и контролируемый поток воды способствуют повышению повторяемости и надежности результатов испытаний.

5. Гибкая конфигурация: В зависимости от размеров образца и требований заказчика могут быть предоставлены различные держатели образцов.
