Образец надежно закрепляют в испытательной камере, после чего вода проходит вертикально через геотекстиль при контролируемой разности гидравлических напоров. Расход воды, проходящей через образец, измеряется с помощью расходомеров. Путем регистрации расхода воды при заданных условиях испытания можно оценить вертикальную водопроницаемость геотекстиля.

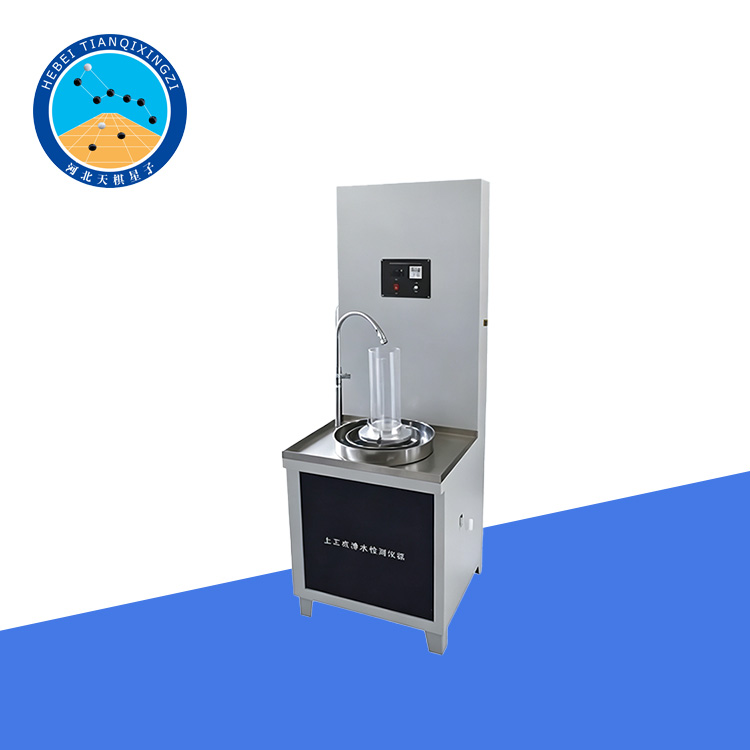

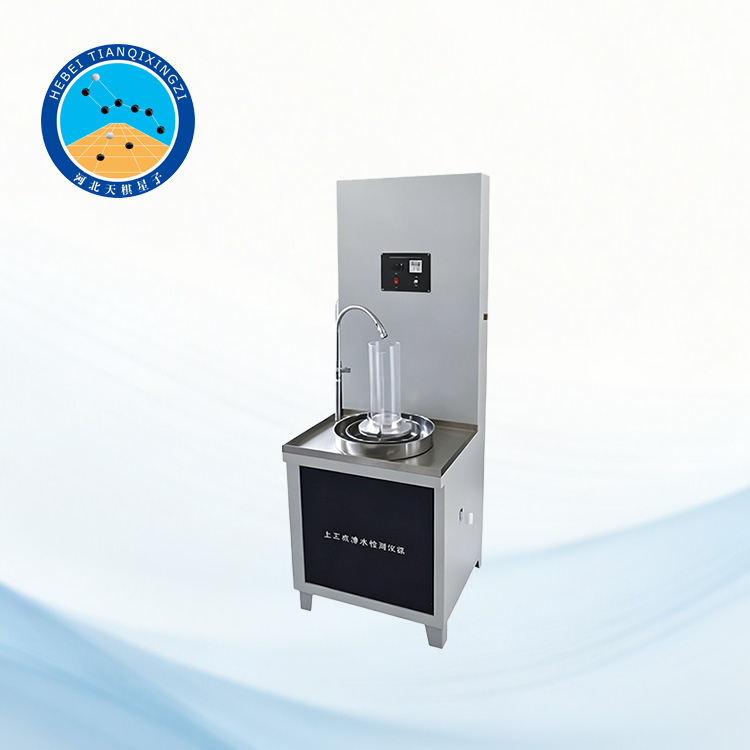

Прибор для определения вертикальной водопроницаемости геотекстиля

Модель: TDYTO20B

I. Введение в продукт

Этот прибор предназначен для определения водопроницаемости различных типов геотекстиля. Это специализированное испытательное оборудование, предназначенное для измерения скорости потока воды через геосинтетические материалы и их композитные изделия в направлении, перпендикулярном плоскости образца. При заданных условиях испытания прибор определяет объем воды, проходящей вертикально через один слой геотекстиля.

Ссылочные стандарты: ISO 11058:2019, ASTM D4491/D4491M-22

II. Особенности конструкции

1. Весь прибор изготовлен из импортной нержавеющей стали марки 304, а рабочий стол — из импортного специального алюминиевого сплава с пескоструйной обработкой и анодированием, что обеспечивает превосходную устойчивость к ржавчине и коррозии, сохраняя при этом относительно небольшой вес всего устройства.

2. Вода поступает снизу образца, предотвращая падение уровня воды и образование пузырьков воздуха, что гарантирует точность результатов испытаний.

3. Оснащен четырьмя расходомерами для точного контроля разницы гидравлического напора.

4. Максимальная скорость потока может регулироваться до 5 л/мин, что позволяет точно измерять водопроницаемость однослойных геотекстилей.

5. В верхней части прибора установлен резервуар для воды, что позволяет проводить испытания образцов с относительно высокой скоростью потока воды.

III. Основные технические параметры

1. Максимальный перепад давления: 250 мм вод. ст.

2. Мерный цилиндр: 1000 мл (точность 10 мл)

3. Внутренний диаметр зажима: Ф50 + 0,5 мм

4. Источник питания: 220 В

5. Максимальная толщина образца: 20 мм

6. Габаритные размеры: 820x730x1850 мм

7. Счетчик времени: 0~99,9 секунд

8. Диапазон измерения температуры: 5-100℃

IV. Процедура тестирования

1. Подготовьте и выдержите образец геотекстиля в соответствии с заданными требованиями к испытанию.

2. Поместите образец между верхним и нижним зажимами, убедившись, что он расположен ровно и правильно.

3. Заполните систему водоснабжения и удалите все пузырьки воздуха из испытательного контура.

4. Отрегулируйте расход воды и разницу гидравлического напора в соответствии с требуемыми условиями испытания.

5. Дайте воде течь вертикально через образец и дождитесь стабилизации потока.

6. Запишите расход воды и соответствующие условия испытания.

7. Повторите испытание при необходимости и рассчитайте средний результат.

V. Ключевые преимущества

Подходит для различных типов геотекстильных материалов.

Восходящий поток воды помогает минимизировать помехи от воздушных пузырьков.

Четыре расходомера обеспечивают гибкое измерение и контроль расхода.

Максимальный расход до 5 л/мин.

Подходит для образцов с относительно высокой проницаемостью.

Прочная конструкция из нержавеющей стали 304 с хорошей коррозионной стойкостью.

Компактная и относительно легкая конструкция для удобного использования в лаборатории.

Простое и понятное управление для эффективного проведения испытаний.
