Прибор для динамического прокола геотекстиля использует метод падающего конуса для оценки динамической устойчивости геотекстиля и других геосинтетических материалов к проколу. Во время испытания образец надежно закрепляется между зажимными кольцами, после чего конус из нержавеющей стали сбрасывается с заданной высоты и ударяет по образцу. Под воздействием ударной силы конус проникает через образец, образуя проколотое отверстие..

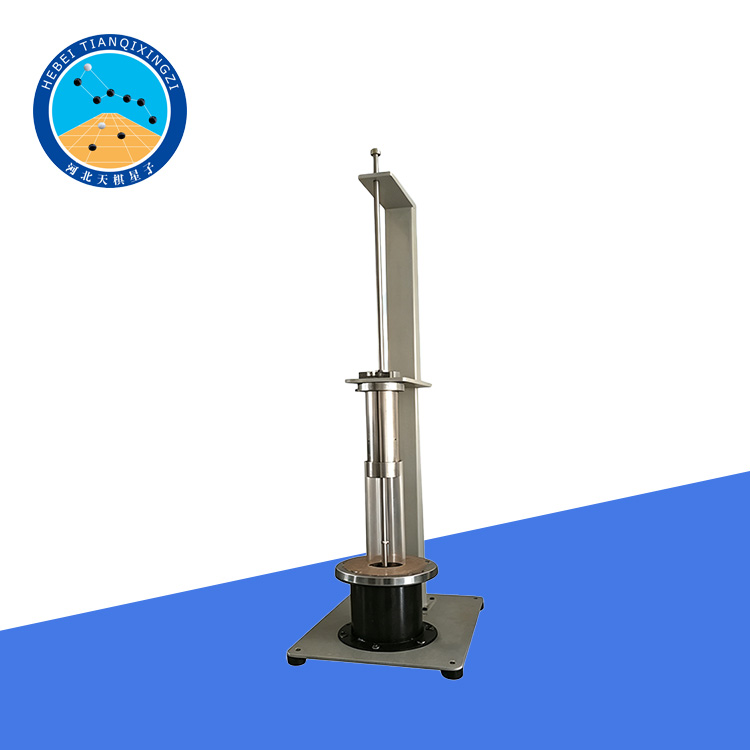

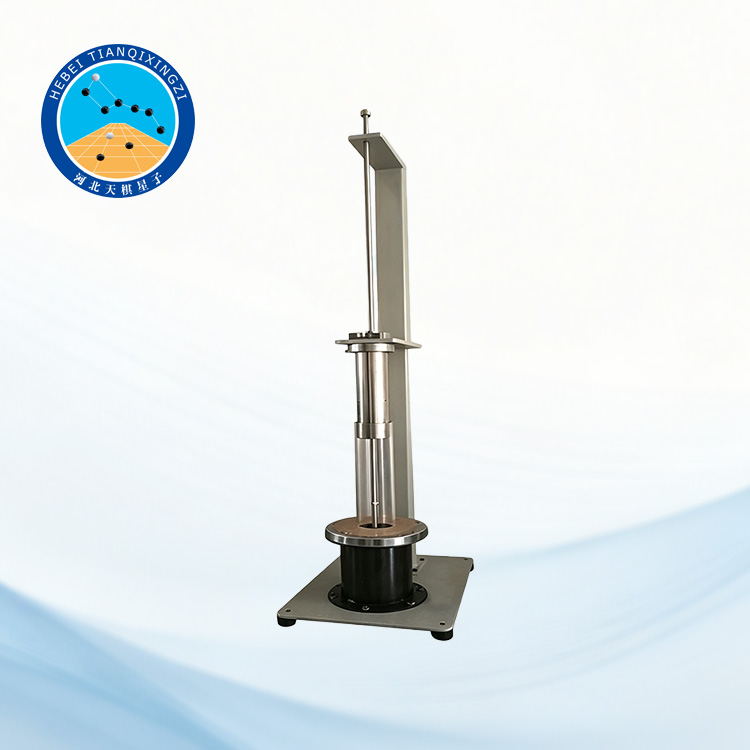

Прибор для динамического прокола геотекстиля | Испытание падающим конусом

Модель: TDYT-4

I. Введение в продукт

Используется для проверки устойчивости различных геосинтетических материалов к пробиванию стальным конусом, сброшенным с заданной высоты, и, следовательно, для оценки устойчивости геосинтетических материалов к повреждениям, вызванным падающими камнями.

Применимые стандарты: JTG E50, ISO/DIS 13433, GB/T 17630

II. Технические характеристики

1. Внутренний диаметр зажимного кольца: 150 ± 0,5 мм

2. Расстояние от кончика конуса до образца: 500 ± 2 мм

3. Конус из нержавеющей стали: угол конуса: 45°; общая масса: 1000 ± 5 г

4. Измерительный конус: масса: 600 ± 5 г; деление: 2 мм/деление

5. Габаритные размеры: 435 × 575 × 1600 мм

6. Вес: 55 кг

III. Процедура испытаний

1. Подготовьте и обработайте образец геотекстиля или геосинтетического материала в соответствии с применимым стандартом испытаний.

2. Разместите образец горизонтально и надежно закрепите его между зажимными кольцами.

3. Отрегулируйте высоту так, чтобы наконечник конуса из нержавеющей стали находился на заданном расстоянии от образца.

4. Отпустите стальной конус, чтобы он свободно упал и проник в образец.

5. Извлеките конус и осмотрите образовавшееся в образце отверстие.

6. Вставьте измерительный конус в отверстие и определите максимальный диаметр проникновения в соответствии с указанной шкалой.

7. Запишите результаты испытаний и оцените динамическое сопротивление проколу образца.

IV. Ключевые особенности

Разработан специально для динамических испытаний на перфорацию геотекстиля и геосинтетических материалов.

Использует метод удара падающего конуса для надежных и воспроизводимых испытаний.

Прецизионное зажимное кольцо помогает поддерживать стабильное положение образца во время испытаний.

Конус из нержавеющей стали со стандартизированным углом конуса и массой.

Измерительный конус позволяет удобно определять диаметр проколотого отверстия.

Подходит для контроля качества, лабораторных испытаний, исследований и оценки эксплуатационных характеристик материалов.

Применимо к широкому спектру тканых и нетканых геотекстилей и других геосинтетических материалов.

VI. Приложения

Прибор подходит для проверки геотекстиля и геосинтетических материалов, используемых в дорожном строительстве, железных дорогах, полигонах твердых бытовых отходов, дренажных системах, системах борьбы с эрозией, защите склонов, гидротехническом строительстве и других областях гражданского строительства. Он особенно полезен для оценки способности геосинтетических материалов выдерживать ударные и проколотые повреждения, вызванные падающими камнями или другими острыми предметами во время строительства и эксплуатации.
