Прибор для определения расхода воды в плоскости геотекстиля предназначен для определения пропускной способности по воде в плоскости, коэффициента водопроницаемости и гидравлической водопропускной способности геотекстиля при заданном нормальном давлении и постоянном гидравлическом напоре. Он подходит для оценки дренажных свойств и способности геотекстиля и геосинтетических материалов пропускать воду, обеспечивая стабильную работу и надежные результаты испытаний.

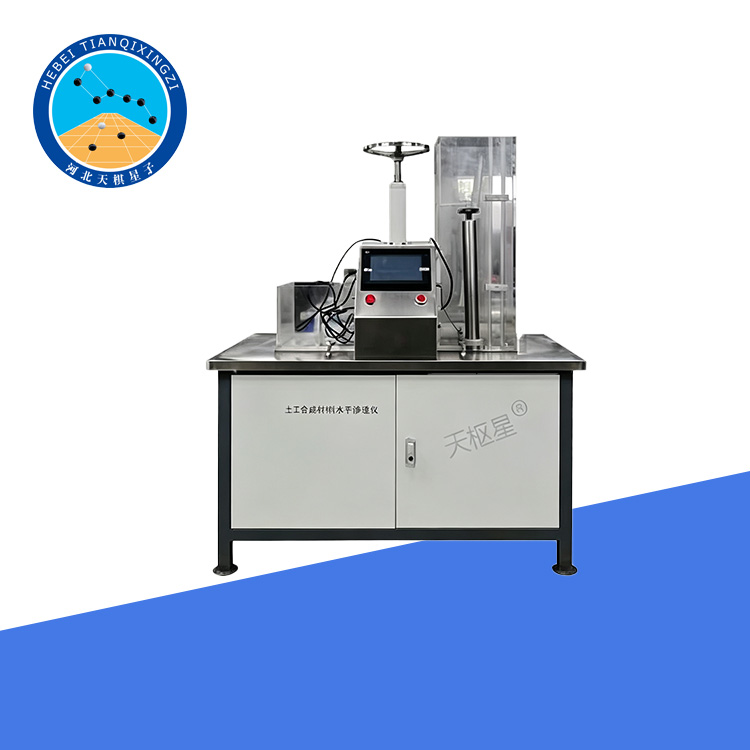

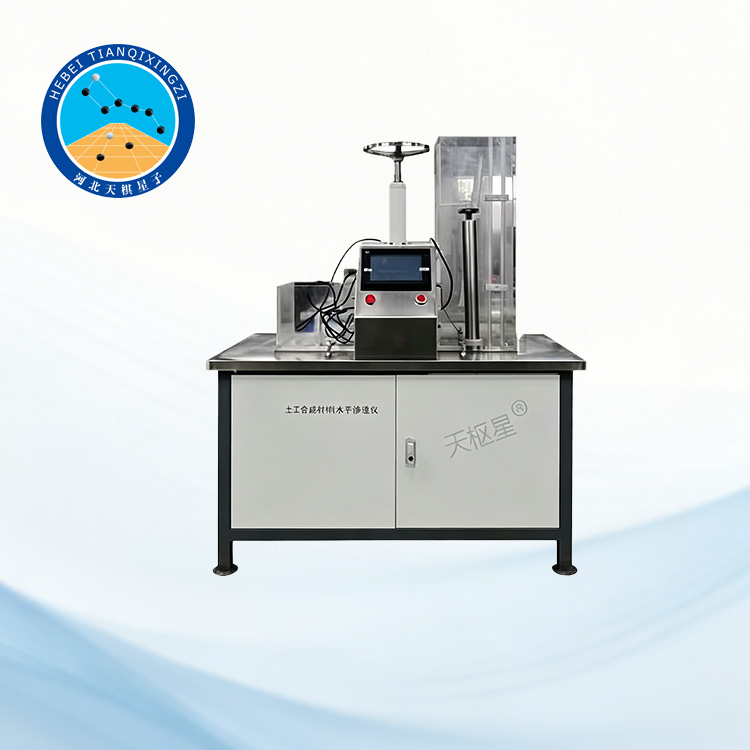

Прибор для определения водопроницаемости геотекстиля в плоскости

Модель: TD17633-1

I. Обзор продукта

Данный прибор разработан и спроектирован в соответствии с требованиями стандартов GB/T 17633-1998, SL/T 235-2012, ISO/FDIS 12958-98E и GB 17642-2008 «Геотекстиль и изделия из геотекстиля — Определение водопропускной способности в плоскости геотекстиля».

Он подходит для определения коэффициента проницаемости в плоскости и гидравлической проницаемости геотекстиля при заданном нормальном давлении и постоянном гидравлическом напоре. Прибор отличается стабильной работой, надежностью и удобством использования.

II. Технические параметры

1. Размер образца: 100x200 мм

2. Диапазон нормального давления, приложенного к образцу: 10-250 кПа

3. Габаритные размеры: 600x1200x1500 мм

4. Вес машины: 150 кг

III. Порядок работы

1.

1) В качестве тестовой воды следует использовать дегазированную или дистиллированную воду.

2) Вырежьте по 3 образца для каждого направления вязания и для поперечного направления. Если образцы тонкие, для тестирования следует сложить 2 или 3 слоя образцов. В этом случае следует вырезать соответственно 6 или 9 образцов.

2.

1) Поместите образец в латексную пленку или резиновый рукав. Образец должен быть плоским и без складок,

без протечек по периметру. Для образцов с прямой нагрузкой аккуратно установите верхнюю и нижнюю подушки образца, чтобы обеспечить равномерное нормальное давление на образец.

2) Приложите давление 2-5 кПа для позиционирования образца. Немедленно влейте дегазированную воду в емкость для измерения уровня воды, чтобы удалить пузырьки воздуха из образца. Образец должен быть насыщен водой во время испытания.

3) Выберите гидравлический градиент в соответствии с условиями на месте. В неясных условиях выбирайте гидравлический градиент не более 1,0.

4) Выберите как минимум три испытания под давлением, исходя из условий на площадке или проектных требований: одно испытание немного выше проектного значения, а другое немного ниже. Приложите к образцу минимальное нормальное давление в течение 15 минут. Поднимите уровень воды в емкости до достижения требуемого гидравлического градиента. После стабилизации потока воды измерьте время, необходимое для просачивания 500 кубических сантиметров воды, или запишите количество воды, прошедшей за 15 минут. Выполните три параллельных измерения для каждого гидравлического градиента.

5) Повторите описанные выше шаги с другим гидравлическим градиентом.

6) Увеличьте нормальное давление и повторите описанные выше шаги, чтобы завершить испытания для оставшихся значений нормального давления.

IV. Принцип тестирования

Прибор для измерения водопроницаемости геотекстиля в плоскости образца определяет водопроницаемость геотекстиля в плоскости материала при заданном нормальном давлении и гидравлическом градиенте. Во время испытания образец насыщается водой и подвергается контролируемому нормальному давлению. Затем вода протекает через образец вдоль его плоскости при постоянном гидравлическом напоре. Расход воды измеряется после того, как поток стабилизируется.

Результаты испытания могут быть использованы для оценки водопроницаемости, коэффициента проницаемости и гидравлической проницаемости геотекстиля в плоскости образца при различных условиях нормального давления.

V. Ключевые особенности

1. Предназначен для испытаний геотекстиля и связанных с ним геосинтетических материалов на герметичность.

2. Поддерживает испытания в широком диапазоне нормальных давлений от 10 до 250 кПа.

3. Метод испытаний с постоянным напором обеспечивает стабильные и воспроизводимые условия испытаний.

4. Подходит для оценки водопроницаемости и дренажных характеристик при различных условиях давления.

5. Испытания могут проводиться при различных гидравлических градиентах в соответствии с применимыми стандартами и требованиями проекта.

6. Подходит для лабораторных исследований, контроля качества, разработки продукции и оценки эксплуатационных характеристик геотекстиля.
