Дисковый пробоотборник для геосинтетических материалов | Резак для геотекстиля GSM — это ручной инструмент для отбора проб, предназначенный для вырезания точных круглых образцов из геотекстиля, геокомпозитов и текстильных материалов. Благодаря регулируемой толщине резки, сменным лезвиям и прочной конструкции из алюминиевого сплава, он обычно используется с электронными весами для подготовки образцов для испытаний на определение массы на единицу площади (GSM).

Дисковый пробоотборник для геосинтетики | Пробоотборник GSM для геотекстиля

Модель: TD1111Q-1

I. Введение в продукт

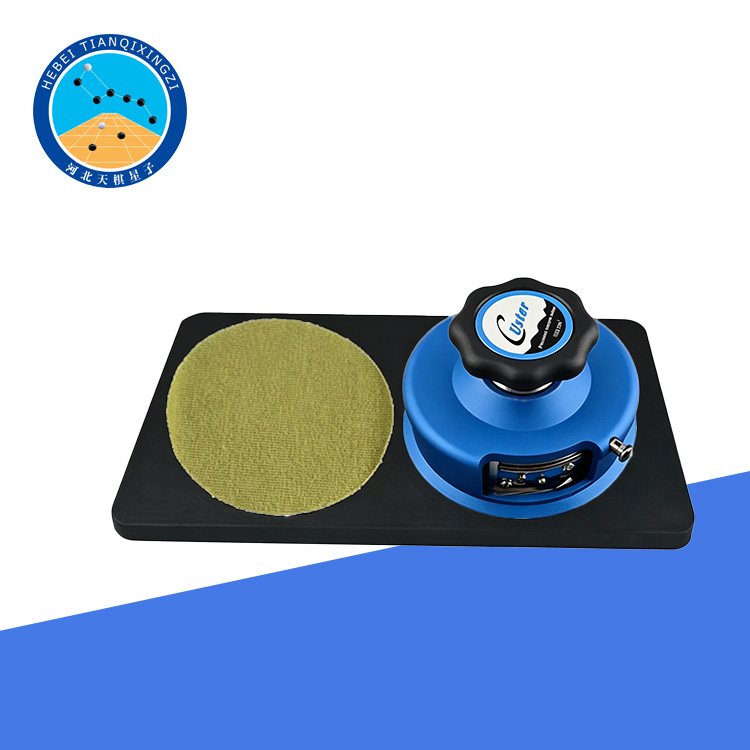

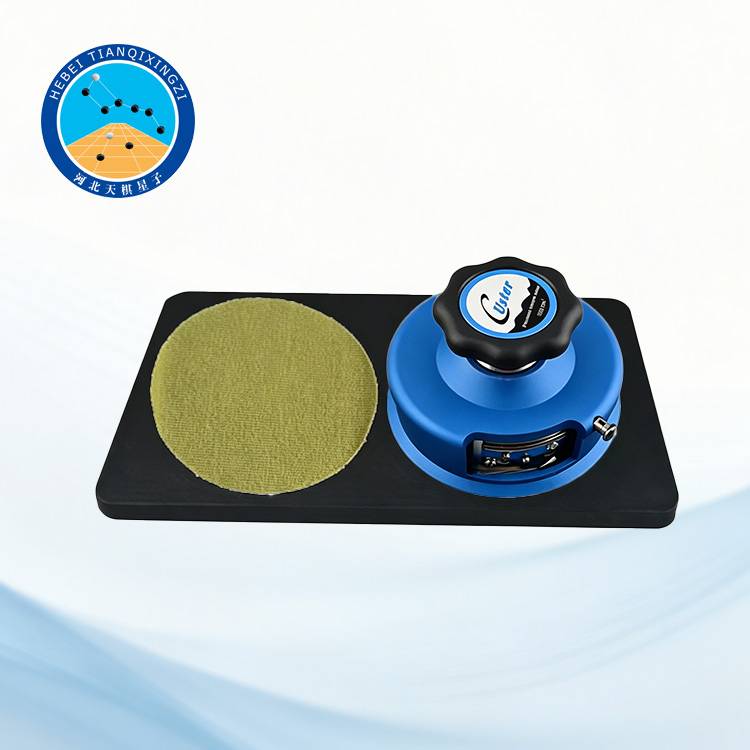

Этот дисковый пробоотборник для геосинтетических материалов предназначен для вырезания круглых образцов из различных геотекстилей и геокомпозитных материалов. Он изготовлен из штампованного алюминиевого сплава и имеет регулируемую высоту режущего лезвия. Дисковый пробоотборник обычно используется вместе с электронными весами для определения массы на единицу площади (GSM) геотекстиля.

II. Структура изделия и принцип его работы

1. Режущие лезвия двусторонние, четыре лезвия равномерно распределены по окружности с интервалом в 90°. Лезвия сменные. Для замены лезвия ослабьте четыре винта с крестообразным шлицем на каждом лезвии, снимите зажим лезвия и само лезвие, а затем установите новое лезвие. Установите зажим лезвия на место, убедившись, что режущая кромка ориентирована по часовой стрелке и что все четыре режущие кромки находятся в одной плоскости. Затем затяните винты с крестообразным шлицем.

2. Нижняя часть инструмента снабжена текстурированной противоскользящей поверхностью для фиксации образца во время резки, что облегчает процесс резки и предотвращает скольжение образца.

3. Под рифленым маховиком расположен рифленый градуированный диск, используемый для регулировки толщины резки. Для регулировки толщины ослабьте фиксирующий винт и поверните рифленый градуированный диск по часовой стрелке, чтобы уменьшить толщину резки, или против часовой стрелки, чтобы увеличить ее. Отрегулируйте толщину до требуемого значения, затем затяните фиксирующий винт.

III. Применение продукта

Используется для ручной нарезки круглых образцов различных шерстяных, смесовых, волокнистых и трикотажных тканей.

IV. Технические параметры

1. Площадь образца: 100 см²

2. Толщина обрабатываемого материала: 15 мм

3. Габаритные размеры: ф160х115 мм

4. Вес: 1,5 кг

V. Инструкция по применению

1. Возьмите ткань, которую нужно разрезать, измерьте её толщину и отрегулируйте диск-образец, как описано выше.

2. Разложите ткань на пробковой подложке. Поместите диск-образец на ткань, одной рукой держите внешний чехол, а другой рукой, прилагая определённое усилие, возьмитесь за гофрированное маховик 1. Затем поверните гофрированное маховик по часовой стрелке (угол > 90 градусов), чтобы вырезать круглый образец.

VI. Преимущества и особенности

1. Регулируемая толщина резки: Регулируемая высота режущего лезвия позволяет использовать пробоотборник для образцов различной толщины и обеспечивает стабильную подготовку образцов.

2. Сменные лезвия: Четыре двусторонних режущих лезвия являются сменными, что помогает поддерживать остроту лезвия и продлевает срок службы прибора.

3. Стабильная резка образцов: Противоскользящее текстурированное основание помогает надежно удерживать материал на месте во время резки, уменьшая смещение образца и повышая точность резки.

4. Прочная конструкция из алюминиевого сплава: Пробоотборник изготовлен методом штамповки из алюминиевого сплава, что обеспечивает легкую, прочную и устойчивую к коррозии конструкцию для регулярного лабораторного использования.

5. Простота ручной эксплуатации: Компактная конструкция с ручным управлением не требует внешнего источника питания и позволяет быстро и удобно вырезать круглые образцы.

6. Подходит для определения GSM: При использовании совместно с электронными весами пробоотборник позволяет подготовить образцы для определения массы на единицу площади (GSM) геотекстиля, тканей и других гибких материалов.

VII. Материалы для применения

Дисковый пробоотборник для геосинтетических материалов подходит для подготовки круглых образцов из широкого спектра гибких материалов, включая:

Геотекстиль;

Нетканый геотекстиль;

Тканый геотекстиль;

Геокомпозиты;

Шерстяные ткани;

Смесовые ткани;

Ткани из синтетических волокон;

Трикотаж;

Другие текстильные и гибкие листовые материалы.
